| ブランド名: | Sinuo |
| モデル番号: | SN887B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |

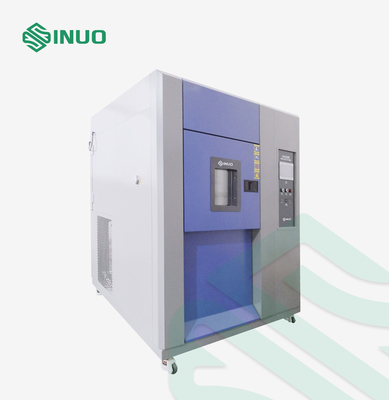

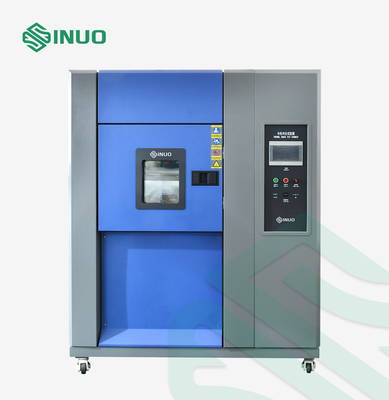

3つの地帯の熱衝撃の環境テストの部屋
従った標準及び節
3地帯の熱衝撃テスト部屋はIECの60068-2-1:2007、環境のテスト部分2-1の標準的な条件を満たす:テスト テストA:、IDT冷たい;IEC 60068-2-2:電気および電子プロダクト部分2のための1974環境テスト:テスト方法テストB:乾燥した熱;IECの60068-2-14:1984、基本的な環境テストのプロシージャ部分2:テスト テストN:温度、IDTの変更;MIL-STD-883および等。
装置の概観

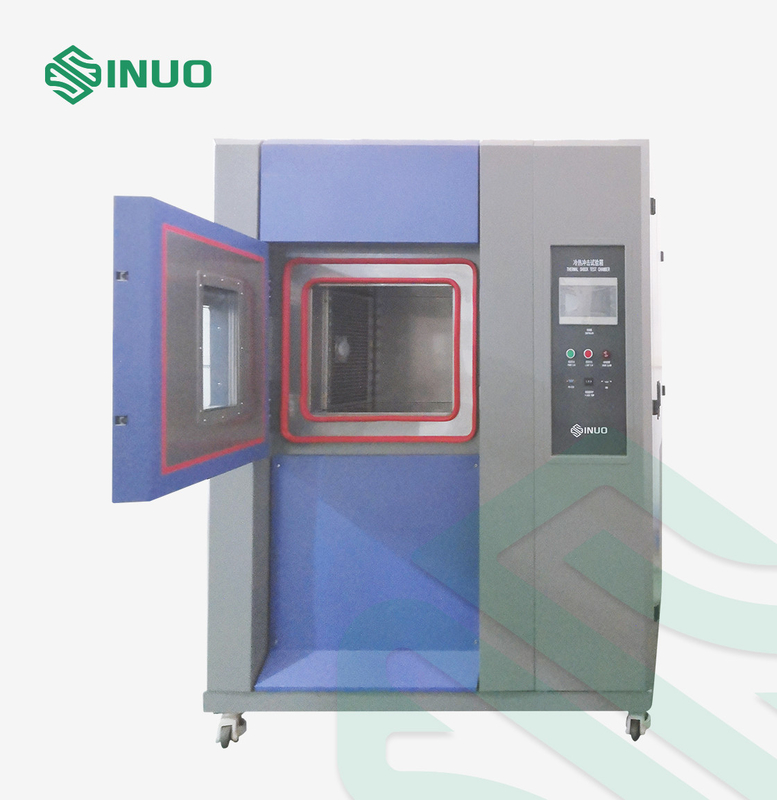

3つの地帯の熱衝撃テスト部屋は高温熱貯蔵の地帯、低温の低温貯蔵の地帯およびプロダクト テスト地帯の3つの地帯で構成される。テストされるべきプロダクトはテスト コンパートメントに置かれる。 熱消散の構造の独特な熱貯蔵そしてcold-storage効果は採用され、高温および低温の衝撃を交互にする効果をダンパーの切換えによってすぐに達成することができる。
プロダクトがの急速な変更によって不利に影響されるテストされる目的の方法で高低が温度動かないかどうかテストすることを使用する。それは金属、プラスチック、ゴム製、電気および電子、自動車部品および他の物質的な企業のための必要な試験装置である。
技術的な変数
| モデル |
SN887B-64L （任意） |
SN887B-80L |
SN887B-150L （任意） |
SN887B-270L （任意） |
|
| 内部の部屋材料（W*H*D） | 400×400×400 | 400×500x400 | 600×500×500 | 750×600×600 | |
| 外的な部屋材料（W*H*D） | 1440×1910×1825 | 1450×2040×2000 | 1620×2040×2100 | 1870×2100×2140 | |
| 温度の衝撃の範囲 |
-40~+150℃ -55~+150℃ （任意） -65~+150℃ （任意） |
||||
|
低温貯蔵の温度 低温の地帯の範囲 |
-10℃~-50℃ -10℃~-65℃ （任意） -10℃~-75℃ （任意） |
||||
|
熱保管温度 高温地帯の範囲 |
+50℃~+180℃ | ||||
| 影響の調整の時間 | 約5分 | ||||
|
一定した温度の時の ハイ・ロー温度の衝撃 |
30分の上 | ||||
| 転換の時間 | ≤10s | ||||
|
の温度の変動 サンプル区域 |
±0.5℃ （一定した温度で） | ||||
| 温度の正確さの範囲 | 正確さの配置:±0.1℃の徴候の正確さ:±0.1℃の決断:±0.1℃ | ||||
| 温度の変化 | ±2°C （一定した州の負荷無し、） | ||||
| 温度検出器 | 高精度Aの等級PT100の温度 | ||||
| 冷却剤 | R404a、R23 | ||||
| 部屋の構造 | 独立したプロダクト試験区域を使って、高温記憶域、低温の記憶域 | ||||

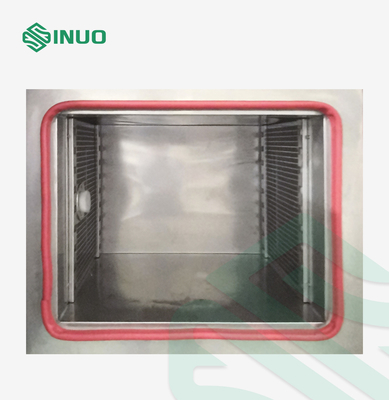

| 内部の部屋材料 | SUS304ステンレス鋼の版 | ||||
| 外的な部屋材料 | 冷間圧延された板焼けるニス | ||||
| 絶縁材 | 堅いウレタン フォーム+絶縁材の綿 | ||||
| 循環方法 | 複数の翼ファン | ||||
| ヒーター | ニッケル合金の電気ストーブ | ||||
| コンデンサー | 貝管のコンデンサー（water-cooled） | ||||
| 蒸化器 | フロスティングなしで低温および高湿度の条件の下で長い間使用することができる自動積載量の調節を用いる高性能ひれのタイプ、 | ||||
| コントローラー | 7インチ色LCDのタッチ・コントロール スクリーン+ PLCモジュール | ||||
| プログラム容量 | 使用可能なプログラム容量:120グループ最高で;時間の設定:区分ごとの99時間そして59分; | ||||
| 作動力 | 9~30KWについて（自動的にPIDの計算に従って熱し、冷却装置で回しなさい） | ||||
| 電源 | 380V±10%V;50Hz;三相四線式は+グラウンド ワイヤー、保護基づいている抵抗4Ωよりより少しである | ||||
| 安全設備 | 過熱保護、モーター積み過ぎの保護、圧縮機の高圧保護スイッチ、圧縮機の過熱保護スイッチ、圧縮機の過電流保護、過電圧以下逆段階の保護スイッチ、漏出遮断器、冷水の異常な保護。 | ||||
質問及び答え
Q:3つの地帯および2つの地帯の熱衝撃の相違は何テスト部屋であるか。
: 2地帯の熱衝撃テスト部屋はまた、バスケット タイフを熱衝撃テスト部屋と電話した。 テスト部屋に2つの地帯、高温地帯および低温の地帯だけあり、テスト地帯がない。その「テスト地帯」は高温地帯と低温の地帯の間で動くためにテスト サンプルと荷を積まれる掛かるバスケットである。転換の時間はよりよく即時の温度の転換の衝撃を模倣できるたった10秒である。
3地帯の熱衝撃テスト部屋は3部に分けられる:高温地帯、テスト地帯および低温の地帯。それはテストし非常にやすい。対応するドア弁だけが開く必要がある温度が転換する時、テスト サンプルを中間の位置に置く。
