| ブランド名: | Sinuo |
| モデル番号: | SN886-2880L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |
2880Lテスト部屋のプログラム可能な温度および湿気の歩行
従った標準及び節
IEC60068-2-1:2007年の「環境のテスト部分2-1:テスト テストA:冷たい、IDT」
IEC60068-2-2:2007年の「環境のテスト部分2-1:テストはテストするB乾燥した熱、IDTを」
IEC60068-2-30:2005年の「環境のテスト部分2-30:テスト テストDb:循環湿気がある熱（12h+12h周期）、IDT」
IEC60068-2-78:2012年の「環境のテスト部分2-78:テスト テスト タクシー:定常湿気がある熱IDT」

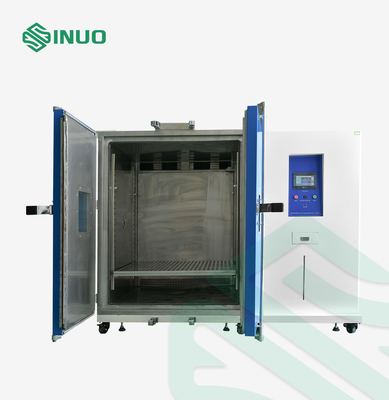

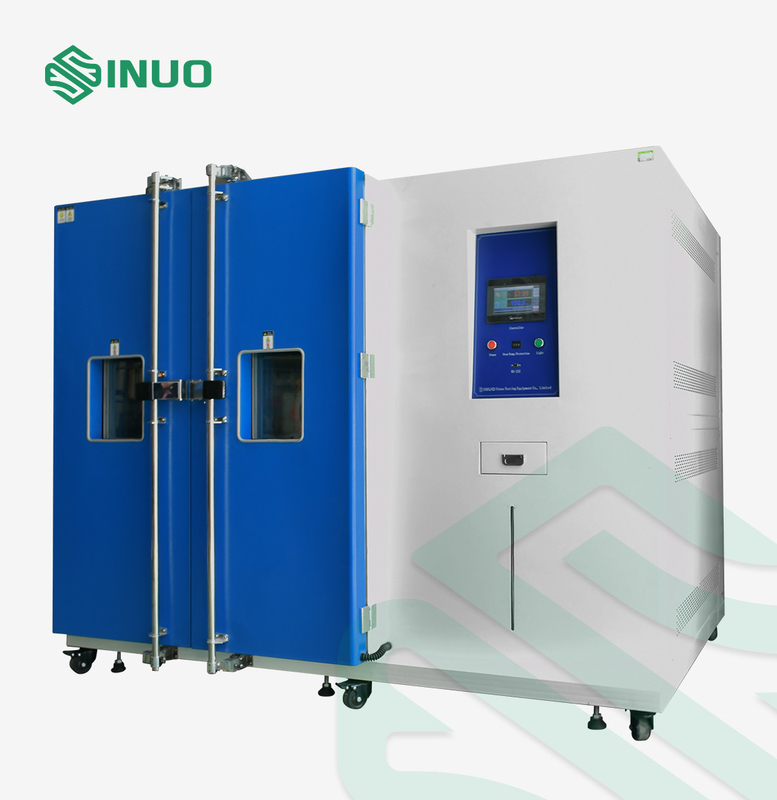

装置の概観
このプログラム可能な温度の部屋はIECの62368-1:2018節4.1.4、Y4.4、Y6.2、等によって要求される。
このテスト部屋は電子工学、電気技師、電化製品、プラスチック、等のような原料そして装置の風邪、熱、湿気および乾燥のテストのために使用される。目的は高低の温度の交互になる湿熱の下で貯蔵および交通機関の製品信頼性を確認することである。
特徴:
1. 試験制度は適度な構造設計、標準化された製造工程、美しい出現および寛大な出現進み。
2。テスト部屋の主要な機能要素は世界的に有名な決め付けられた物である。テスト部屋に騒音および省エネのよい制御がある。
3。部品およびアセンブリの一致はよい。主要な機能要素は国際的に決め付けられた会社からテスト部屋の安全そして信頼性を改善する、輸入され長期、高周波使用法の目的を保障できる。
4。装置によい操作能力、保全性、よい一定温度および耐久性のよい安全性能がある。それは環境を汚さないし、人間の健康を危険にさらさない。
技術的な変数
|
1. サンプル限定 |
このテスト部屋は禁止する: 可燃性、爆発性の、および揮発物質のサンプルのテストするか、または貯蔵 腐食性物質のサンプルのテストするか、または貯蔵 生物的サンプルのテストするか、または貯蔵 強い電磁石の放出源のサンプルのテストするか、または貯蔵 放射性物質のサンプルのテストするか、または貯蔵 非常に有毒物質のサンプルのテストか貯蔵 テストか貯蔵の間に可燃性、爆発性、揮発を、非常に有毒な、腐食性放射性物質作り出すかもしれないサンプルのテストするか、または貯蔵 |
|
2. 容積、サイズおよび重量 |
|
|
2.1体言の受け容積 |
2880L |
|
2.2内部の部屋のサイズ |
W 2400×D 800×H 1500 （mm） |
|
2.3外のり寸法 |
およそW3100×D1320×H2100 （mm） |
|
2.4の重量 |
およそ（1500の） KG |
|
3. 性能 |
|
|
3.1温度較差 |
-40 ℃~+85℃ （Cのタイプ）のAir-cooledタイプ |
|
3.2湿気範囲 |
（RH 30の| 95の） %の （温度および湿気の制御可能な範囲図表、活動的なぬれたおよび熱負荷を参照してはいけない）
温度および湿気の制御可能な範囲図表 |
|
3.3温度の変動 |
≤0.5℃ （温度の変動は中心点に測定された最高温度と最低の温度の違いの半分である） |
|
3.4温度の均等性 |
≤2.0℃ （温度の均等性は各テストで測定される高低の温度間の相違の算術平均である） |
|
3.5湿気の偏差 |
≤ 2%R.h （>75%）、3%R.h。（<75> |
|
3.6加熱時間 |
RT~ 100℃ （2℃-3℃） /min |
|
3.7放射能冷却期間 |
RT~ -40℃ （0.7℃-1℃） /min |
|
3.8働く騒音
|
80dB （A） （1m、自由空間の地面の上のゲートの前の1.2m、） |
|

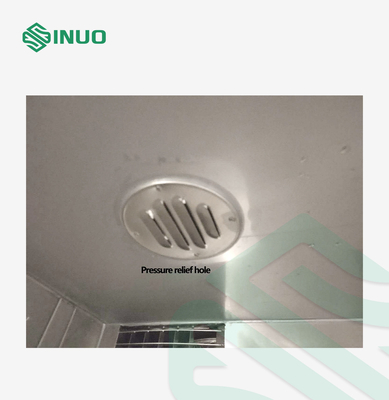

4. 構造特徴 |
|
|
4.1全面的な構造
|
1. 必要、モジュール設計 2. 装置は次の部品に分けられる:キャビネットの部品、空気の循環の部品、冷凍の部品、暖房装置、加湿システム、電気制御部品
|
|
4.2断熱材の構造 |
外壁材料:、表面にピクルスにすること鋼鉄、両面の電流を通された鋼鉄、表面のスプレーの処置またはQ235、表面のスプレーの処置リン酸で処理する 内部の壁材料:SUS304ステンレス鋼の版 |
|
4.3テスト部屋の標準的な構成 |
電源コード（3メートル） 1pc （またユーザーの場所の状態に従って調節することができる） 温度の保護装置1pcに 鉛の穴（ф100） 1pc （ステンレス鋼 カバーが装備されている装置の左側に置いた） |
|
4.4負荷軸受け |
サンプル棚のload-bearing容量は30KG/layerよりより少しではない テスト部屋の底板のLoad-bearing容量:≥100Kg/m2 （均一負荷） |
|
4.5観察窓 |
窓の一つはゲートに、観察窓のサイズ次のとおりである置かれる:高さ480mm×width 350mmは低温テストの間に、観察窓の熱するワイヤー自動的に凝縮を防ぐために回り、霜は観察窓を通して、部屋の中のテスト状態を保障するために観察することができる |
|

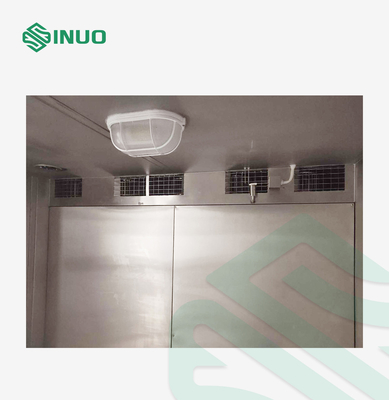

4.6つくこと |
部屋のドアは部屋のテスト サンプルを観察するために便利であるmoisture-proof LEDの照明ランプが装備されている。照明はスイッチによって部屋の外のコントロール パネル制御される |
|
4.7制御操作インターフェイス |
タッチ・コントロール スクリーン、メイン スイッチ、ボタン、過熱保護装置、等。 |
|
4.8機械類部屋 |
冷却ユニット、力の配給統制のキャビネット、換気扇、等。 |
|
4.9力の配給統制のキャビネット
|
冷却ファン 配電盤 |
|
5. 空気の循環の部品 |
|
|
5.1ファン |
ファンは部屋のヒーターによって熱される空気をかき混ぜ次に空気にチャネルを送出し、部屋で循環するように空気がする
|
|
5.2風洞 |
空気ガイドとの空気出口および空気リターンを含んで、装置のための有効な熱交換を達成するため |
|
5.3ヒーター |
ニッケル クロムの合金電気熱するワイヤー ヒーター ヒーターの制御モード:無接触および他の周期的な脈拍幅の調節、SSR （半導体継電器） 装置の主要な熱する源は暖房に必須熱および、適度な表面のヒーター負荷を、装置の一定した温度に開いた炎、長い生命与えない |
|
5.4加湿器 |
ボイラー暖房および加湿方法 ステンレス鋼の装甲ヒーター ヒーターの制御モード:無接触および他の周期的な脈拍幅の調節、SSR （半導体継電器） 水位の制御装置、ヒーターの反乾燥した燃焼装置 |
|
6. 冷房装置 |
|
| 冷凍の部品は装置の冷却に必須の冷たいエネルギーを提供する、冷たい源を発生させる装置、低温および一定した温度の主要な部分である。装置の異なったテスト条件に従って、冷房装置は自動的につく。対応するテスト プロセスのためのProvide冷却容量、装置のパフォーマンス インジケータに合う目的を達成するため | |
| 6.1圧縮機 | AdoptフランスTecumsehのair-cooled圧縮機を、この装置の冷房装置採用する滝の冷房装置を輸入した |
| 6.2熱交換器 | Finned熱交換器が冷却する提供するのに風邪および熱交換の場所を提供する冷房装置に冷却を使用され、 |
| 6.3蒸化器 | 部屋、それはの主要で冷たい源冷却ユニットの冷たい容量と部屋の熱気間のエネルギー交換のための主要なコンポーネントである |
| 6.4絞る装置 | 拡張弁および毛管管の結合制御の組合せは、ようにこの装置の絞る装置、冷却剤の状態がこの装置を通ることの後で変わるようにする |
| 6.5冷却剤 | R404A/R23 （オゾン層破壊の索引は0である） |
| 6.6部品は決め付ける |
|
|
7. 制御システム |
|
|
7.1 ontroller |
7インチ色のタッチ画面の温度調節器の、中国および英国の表示 |
|
7.2操作モード |
固定価値/プログラム モード:ユーザーはテスト条件および必要性に従ってプログラム テストおよび一定したテストを行うことができる |
|
7.3方法をセット |
タッチ画面で置かれる |
|
7.4入れなさい |
熱抵抗信号 |
|
7.5出力 |
分岐温度および湿気信号の出力 |
|
7.6制御方式 |
制御およびテスト部屋の温度そして湿気を調節し、自動的にそれぞれの働く状態を定めるため管理の要素（圧縮機、ファン、ヒーター、水回路、等のような） PIDの行為および自動計算機能 比率バンド（PB）:0.1%~999.9% 統合時間（IT）:SR-92/SR-93 1~3600秒 差動時間（DT）:SR-92/SR-93 1~1200秒 |
|
7.7範囲をセット |
温度:-100~+300℃の湿気:0~100%RH |
|
7.8制御精度 |
温度:0.1°Cの湿気:0.1%RH、時間0.1分 |
|
7.9テスト データの表示 |
セットの温度を表示できたりセクションの相対湿度、測定された温度、測定された相対湿度、総走行時間、残りの時、暖房および加湿の状態、カレンダーの時間、等は置く。 |
|
7.10補助的な機能 |
失敗の原因、電源異常保護機能、上部および低温および湿気警報機能、タイミング機能（自動開始および自動停止）、自己診断機能を促す警告表示機能 |
|
測定センサー |
装甲プラチナ抵抗の高精度の温度検出器 |
|
7.11電源異常保護 |
宅内装置インターフェイスでは、装置が停電の後で作動し続けるかどうか置くべきプロンプトがある。ユーザーは停電の後で最大許容時間間隔を含む必要性に従って、置くことができる |
|
8. 他の構成 |
|
|
8.1総力の漏出遮断器 |
シュナイダー、AC380V、60Hzの三相四線式+保安用接地 |
| 8.2安全防御装置 |
装置に、過電流過熱する、温度過昇、ファン圧縮機の重圧、過熱すること、等のような多数警報保護機能がある。コントローラーの欠陥の自己診断機能は、それ断ち切り、主要なコンポーネントの力を同時に送り出す警報を一度装置が異常であることを保障できる。 を含んで: （1）空気スイッチ（過電流および短絡を防ぐため）; （5）空気調節部屋のローカル温度の保護（温度を余りに高いから熱する部分のまわりで防ぎ、テスト部屋の貝を保護するため）; |
|
8.3他 |
部屋の温度警報に ファンの過熱する警報 圧縮機の重圧および過熱する警報 総力段階順序および段階の損失の保護 漏出保護 |
|
8.4送電線 |
1つの五線式（4中心ケーブル+保護グラウンド ワイヤー）ケーブル（長さは顧客の要求に従って定めることができる） |
|
9. 使用の状態 |
次の条件はユーザーによって保証される |
|
9.1設置場所 |
1. 換気される地面は水平、十分である 5. 場所の地上の忍耐容量:800kg/m2よりより少し
:≥10cm B:≥30cm C:≥120cm D:≥10cm E:≥40com |
|
9.2環境条件 |
1. 温度:5 ℃ | 35 ℃ 2.相対湿度:≤85% 3.空気圧:86kPa | 106kPa |
|
9.3水道水 （純粋な水機械が付いている湿気がある熱装置のためにだけ） |
流れ≥200kg/hの圧力0.1MPa | 0.25MPa （純粋な水機械はユーザーによって準備されるべきである） |
| 9.4電源の状態 | AC380Vの三相四線式+保安用接地ワイヤー 正当な電圧変動範囲:（1±10%） 380V 正当な頻度変動範囲:（1±1%） 60Hz 保護アース線の基づいている抵抗は4Ωよりより少しである;TN-Sの電源またはTTの電源 ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求されこのスイッチはこの装置の使用のために独立し、捧げられなければならない 約15.8 kW |
| 9.5他 | テストの間にテスト部屋のドアを開けるにより部屋で温度および湿気の変動を引き起こす;ドアが多数の時開くか、または開いた長い間残っていればまたはテスト サンプルがテストの間に湿気を出せば、冷房装置の熱交換器は凍るかもしれ、働かない。 |
