EVのリチウム イオン電池の試験装置UL 2580の細胞の振動試験装置

UL 2580の電気道路車両リチウム イオン電池細胞の振動試験装置

従った標準及び節

電気自動車の使用の安全電池のためのULの2580:2020の標準はB2.1および別館B3.6を付け加える

IEC60335-2-24:2012clause 21.101

IEC 62133-2012clause7.2.2

GB/T31485、EN、UN38.3、UL 2054年、QC/T 744-2006、QC/T 743-2006

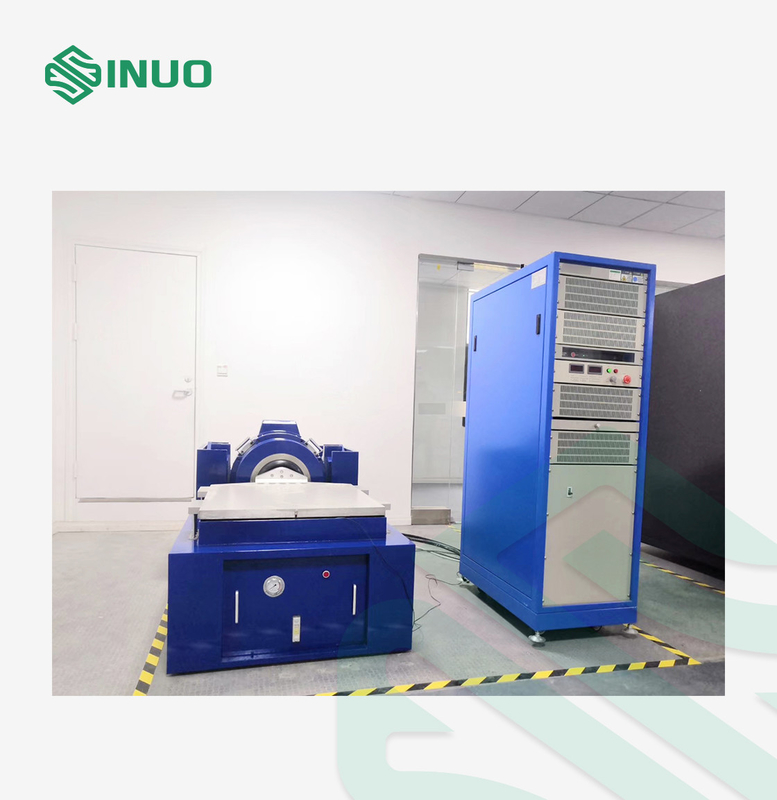

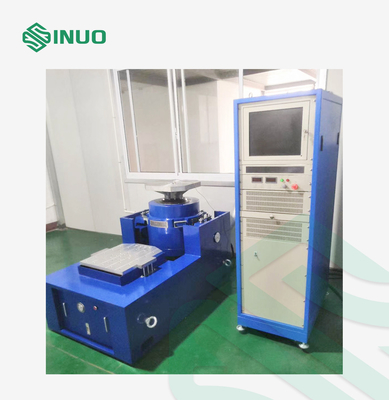

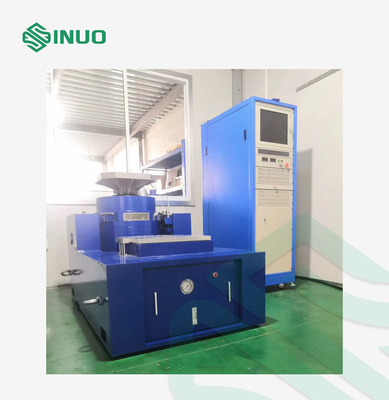

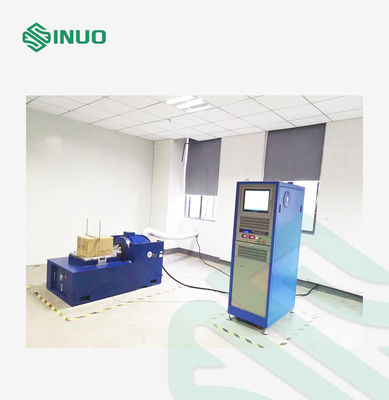

装置の概観

サンプルおよび制限:電池、電池のパック、冷却装置圧縮機、すべてのタイプのR134aの冷却剤、電気圧縮機、車のマフラー、車の排気管、車のダッシュボード、車のガレージ アセンブリ、車の天窓、車のエアコンのための自動車エアコンのための冷凍の圧縮機。

適用: それはテストの後でいろいろな種類の工作物の振動試験に、圧縮機のような工作物変数冷える、入力パワー、騒音、等標準的な条件を超過できない使用される。

テスト主義:活発化のコンダクターは電磁力の磁界の効果で動く。電磁石の振動のプラットホームの原動力が交流信号によって磁気的に発生するとき、振動動きは発生する。

構造: 振動試験システムは4部から成っている:振動試験のテーブル、電力増幅器、コントローラーおよび冷却ファン。

1. 振動テーブル:動き:電気振動の段階の重要な部分は原動力であり、それは活動システムである。動的仕事はいかにか。それはドライブ リングのドライブ リングによって発生する働く空隙にドライブ コイルが振動の上下に自由によって動力を与えることができるように置かれる。これは動的円の仕事である。

2. 磁気コイル:電気振動のテーブルの刺激コイルは上部に分けられ、活発化の場合には磁気誘導を発生させるために刺激的なフォローアップは、両方原動力とともに2つの相互に垂直な磁場で、コイル切られる構成される。振動のテーブルは原動力と刺激間の相互切断によって必要な排他的な力である。

3. 電力増幅器の部品:電力増幅器は電気振動試験システム、振動試験システムの全面的な性能と直接関連している性能および振動のテーブルのマッチの重要な部分である。電力増幅器の開発は3匹の生成を経験した:電子管の電力増幅器、トランジスター線形電力増幅器、スイッチ管の電力増幅器。電子管の電力増幅器はまれに現在使用されない、トランジスター線形電力増幅器の変換効率は50%について普通だけ他のエネルギーは熱エネルギーに変えられるが、だけでなく、低い変換効率あるが、90%が、私達の転換の管の電力増幅器95%以上現在ある以上また熱放散は大きい問題、転換の管の電力増幅器採用する力分野効果の管を、損失非常に小さい、効率であるである。

4. 電力増幅器の働き原則:三相交流はろ過するコンデンサーによってH橋変圧器に力の頻度変圧器、軽減する供給の三相完全な橋フィルターから、それから得る低しまのあるDC電源の源を隔離される出力電圧波は正常な型および共通モード チョークの後に振動のテーブルへ出力である。

5. 制御装置:私達の中心プロダクトVenzoシリーズ振動コントローラーは費用効果が大きい優秀なコントローラー、それであるいろいろな種類の振動テーブル（電気か油圧振動のテーブル、等）を制御する能力である。国際的な高度DSPフレームを採用すれば制御アルゴリズム、32ビット浮動小数点450MHz DSPプロセッサ、高性能24ビットADCの130までdBのダイナミック レンジ32は、信頼できる制御質を保障する。同時に、器械は下記のものを含んでいる広範囲の振動制御ソフトウエアモジュールを与えることができる:任意、長い波形の国民投票および他の補助機能と正弦、任意と任意、正弦、古典的な影響、共鳴調査および居住者、影響の応答スペクトル制御、正弦任意、正弦。各々の機能モジュールは基本的な機能を提供し、オプション機能、ユーザーは条件に従って望ましい機能をカスタマイズできる。私達の会社の簡単な操作、豊富な制御機能、高められた分析機能およびハードウェアおよびハードウェアおよび高い信頼性改善すること容易な報告機能は従って振動コントローラー費用効果が大きい。

使用環境:

1. システム電源の三相電源:AC380V±10%/50Hz 30KW

2. 温度較差:0℃~40℃

3. 湿気範囲:0-90%、明らかにされない

4. 取付けの場所はより少ない塵、それ1つの空気調節を持ってよいきっかり、腐食性のガスひく、べきではない。

5. 振動試験システムは実験室の熱心な地面が装備されていなければならない。地面地面の抵抗は4Ωよりより少しである。

6. ユーザーは対応する拡散機、フォークリフトを準備するべきである。

技術的な変数
