| ブランド名: | Sinuo |
| モデル番号: | SN775 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 60332の単一の絶縁されたケーブルの縦の燃焼性テスト部屋
従った標準及び節
IEC 60332-1-1 「火の状態-部1-1の下の電気および光ファイバケーブルのテスト:単一の絶縁されたワイヤーまたはケーブル-器具の縦の火炎伝ぱのためのテスト」
IEC 60332-1-2 「火の状態-部1-2の下の電気および光ファイバケーブルのテスト:単一の絶縁されたワイヤーまたはケーブルの縦の火炎伝ぱのためのテスト- 1つのkWのプロシージャはあらかじめ混合した炎を」
IEC 60332-1-3 「火の状態-部1-3の下の電気および光ファイバケーブルのテスト:単一の絶縁されたワイヤーまたはケーブル- flamingdroplets/粒子の決定のプロシージャの縦の火炎伝ぱのためのテスト」

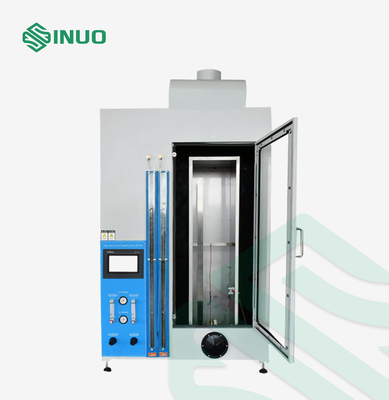

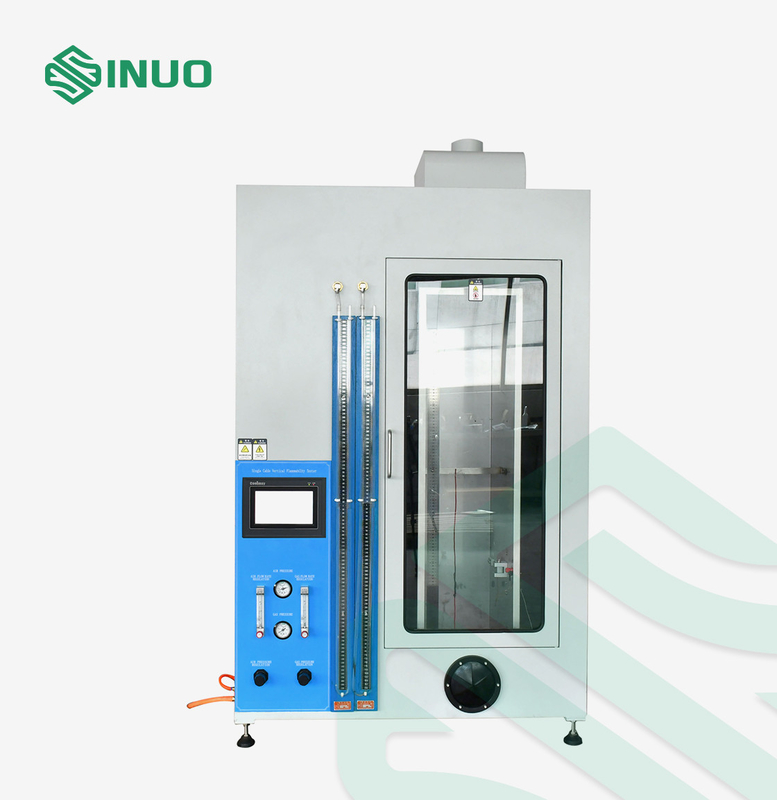

装置の概観
サンプルおよび制限: 単一の絶縁されたワイヤーかケーブル。
適用: それは単一の絶縁されたワイヤー、ケーブルまたは光ファイバケーブルの縦の非常に熱いテストのために適している絶縁体の非常に熱い特徴を定めるために。
テスト主義: 必要なエア取入口の自動点火装置は採用され、燃焼の遅れはガスの完全な燃焼を保障するたった0.1秒である。
構造: 部屋の構造、発煙のフードは任意である。
技術的な変数
| 制御および操作モード |
電気制御ボタン操作 （PLC制御7インチ色のタッチ画面操作はoptionaである） |

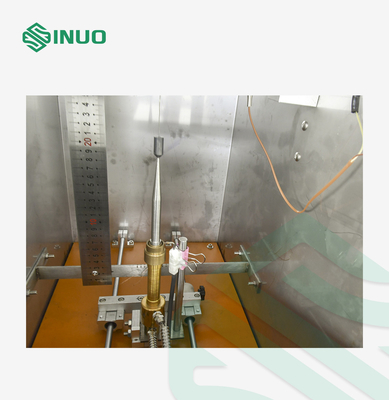

| バーナー | IEC 60695-11-2のANNEX A、黄銅から成っているΦ7±0.05mmを開けるバーナー |
| ガスの流れおよびガスの源のタイプ | 混合されたガス:650±30mL/minプロパン;二重流れメートル調節される10±0.5L/min空気 |
| 燃焼時間 | 9999X0.1S |
| 燃焼角度 | 調節可能な45°±2°を傾けなさい |
| テスト炎の証明 | 温度の測定の銅の頭部:500W:Ф9mm±0.01mm、訓練の前の10±0.05g |
| 熱電対:オメガ アメリカの元のφ0.5の装甲ニッケル クロム/ニッケルのアルミニウム ワイヤー、Kのタイプ、温度の抵抗1100° | |
| ブンゼン バーナーの港と温度の測定の銅のブロック間の間隔:95のmm | |

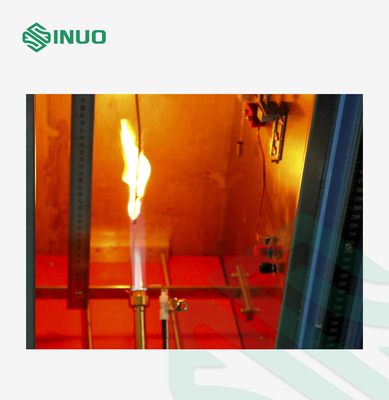

| 炎の高さ:内部の炎55±5mmの外の炎180±10mm | |
| 100±5°Cからの700°±3°Cへの加熱時間は45±5sである | |
| テスト部屋次元 | WDH=300×450×1200±25mm |
| ガス | >95%のプロパンのガス石炭 |
| サンプルの条件 | 長さ:600±25mm、部屋の底からの50mm |
| 横のサポート サンプル据え付け品 | 2の間隔550mm |
| 外のり寸法 | WDH=1100×600×1550mmの発煙のフードが装備されている160kgについての重量 |
細部
