| ブランド名: | Sinuo |
| モデル番号: | SN774 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
電気自動車の部品のためのテスト器具を追跡するIEC 60112の漏出
従った標準及び節
IEC 60112"証拠の決定および固体絶縁体の比較追跡索引のための方法」
装置の概観
サンプルおよび制限: 照明器具、低電圧の電化製品、家庭用電化製品、工作機械の電気器具、モーター、動力工具、電子機器の電気器械、プラスチック、電気コネクタ、等を設計する情報技術のequipmentinsulating材料。
適用: 電圧が600Vまである場合の不純物を電界の行為の下で含んでいることに水をまくために表面が露出される場合の固体電気絶縁体の相対的な追跡の抵抗を測定するのに使用される。
テスト主義: テストを（索引テストを追跡する）追跡することは（30s）、固体絶縁体の表面で、指定サイズ（2mmの× 5mm）の白金電極間のある特定の電圧をおよび伝導性の液体（0.1%NH 4 CL）の指定しぶきの容積を固定高さ（35mm）で定刻に落とすために適用しなさいこと、次に電界および湿気のあるか汚された媒体の結合された行為の下で固体絶縁体の表面の漏出抵抗の性能を、および比較索引（CT1）を定めるために追跡および抵抗の索引（PT1）を追跡すること評価する。

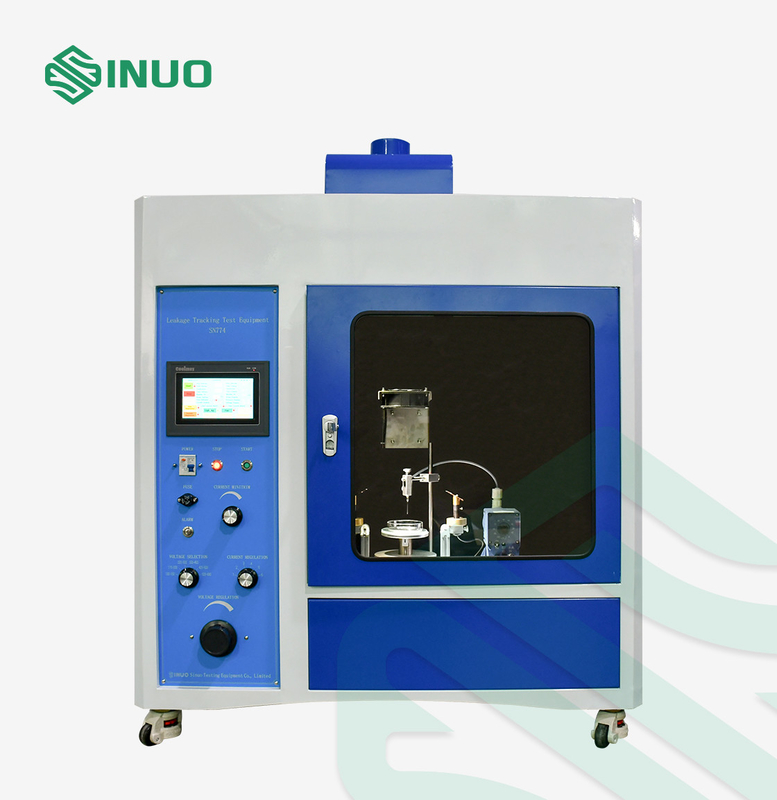

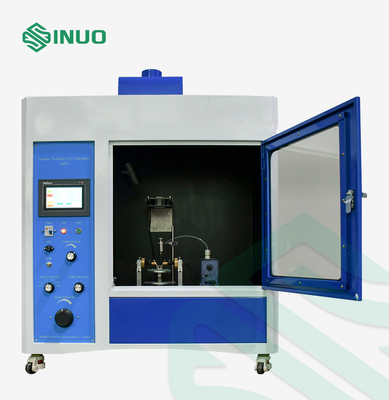

構造: 発煙のフードが付いている部屋の構造。
電源:単相AC220V±10%、50/60Hz、またはマッチの顧客のローカル電源の条件。
使用環境:周囲温度:10℃~35℃の相対湿度:30%~60%。
技術的な変数
| モデル | SN774A （ボタン版） | SN774 A （タッチ画面版） |
| 制御および操作モード | ボタンによって作動する電気制御 | 赤外線リモート・コントロールの7インチ色のタッチ画面で、作動するPLC制御 |
| テスト電圧 | 調節可能な0~600V正確さ1.5% | |
| タイミング・デバイス | 9999X0.1S | |

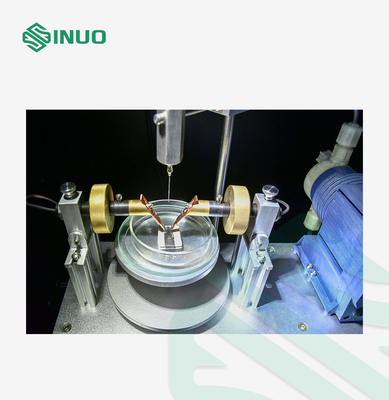

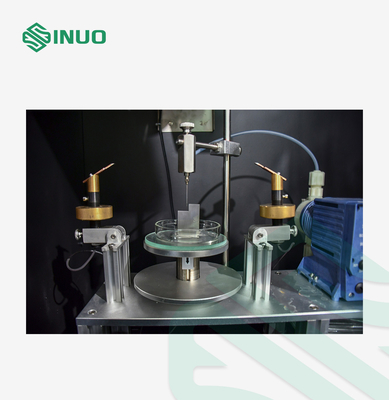

| 電極 | 材料:白金電極+真鍮のポスト | |
| 次元:（5±0.1） × （2±0.1）の×は（≥12） mmの30°斜角、先端R0.1mmを円形にした | ||
| 相対的な電極の位置 | 角度:60°±5°は、電極間の間隔4±0.1mmである | |
| サンプルをテストする電極の圧力 | 1.00N±0.05Nの表示されたタッチ画面 | |
| 滴り | 間隔の時間:30±5Sのデジタル表示装置は、前もって調整することができる | |
| 高さ:35±5mm | ||
| 滴りの数は前もって調整することができる0-9999である。滴りの容積は45-50 drops/cm3の輸入されたマイクロ ポンプによって制御される | ||
| テスト解決の抵抗 | 液体0.1%NH4Cl、3.95±0.05ΩmのBの液体1.7±0.05Ωm | |
| 遅延回路 | 2±0.1S （0.5Aでまたは現在） | |
| 短絡の流れおよび電圧低下 | 1±0.1A 1%の圧力降下8% MAX | |
| テスト風速 | 0.2m/s | |
| 環境要求事項 | 0~40℃、相対湿度≤80%、明らかな振動無しおよび腐食性のガス無し | |
| 照明 | 、制御を用いるライトと装備されている | |
| テスト部屋および次元 | WDH=1100×550×1200mmの重量は130kgについてある | |
