| ブランド名: | Sinuo |
| モデル番号: | SN773 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

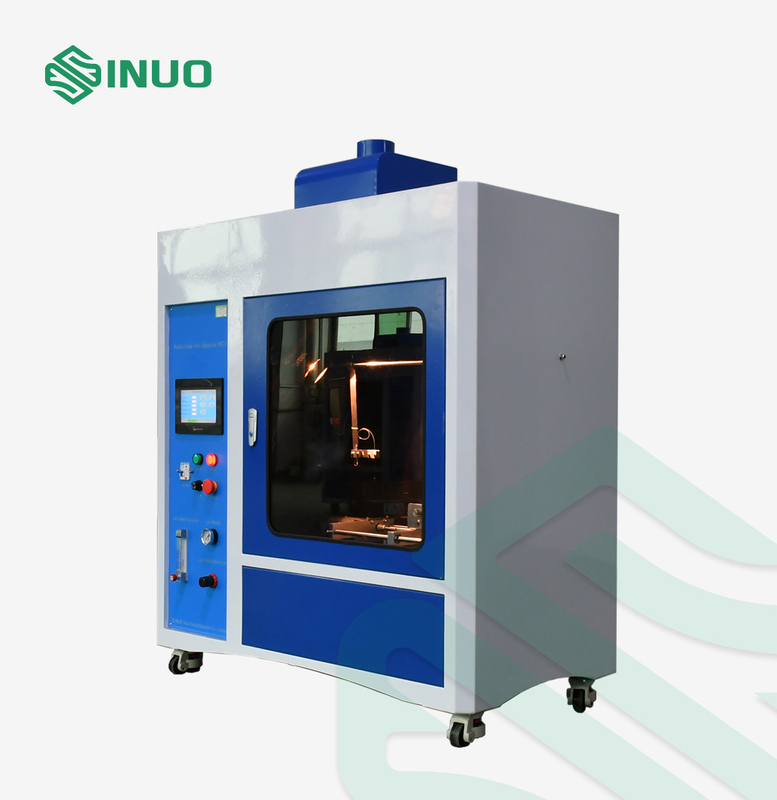

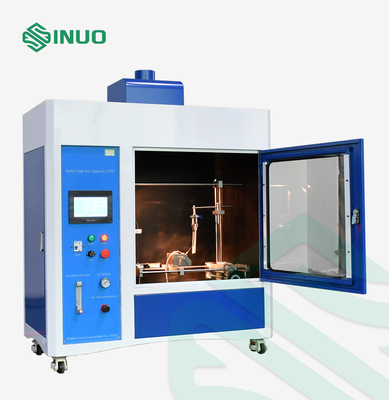

IEC60695-11-5針の炎の試験装置
従った標準及び節
IEC 60695-11-5の「火災危険のテスト-部11-5:テスト炎-針炎テスト方法-器具、確証的なテスト整理および指導」
装置の概観
サンプルおよび制限: 照明器具、低電圧の器具、家庭用電化製品、工作機械の電気電気器具、電気機械、電気用具、電子機器、電気工学の器械、電気コネクタ、等および部品および部品、また絶縁体、プラスチックか他の固体可燃物を設計する。
適用: 障害状況による小さい炎の効果を模倣しなさい火災危険を査定するのにシミュレーションの技術を使用しなさい。

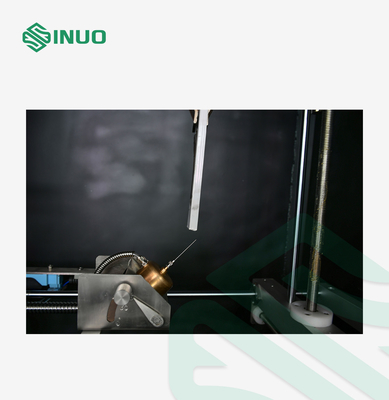

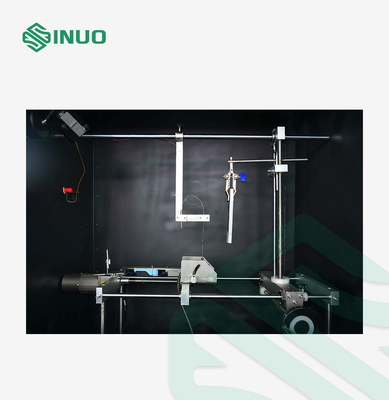

テスト主義: 針の炎のテスターは特定のガス（ブタン）を通して指定サイズ（Φ0.9mm）の針バーナー、パスを使用し、45°角度でテスト サンプルを発火させる。それから装置の中の障害状況によって引き起こされる小さい炎の火災危険はテスト プロダクトが非常に熱い持続期間および燃焼長さ発火するかどうかによって評価され。
構造: 発煙のフードが付いている部屋の構造。
電源:単相AC220V±10%、50/60Hz、またはマッチの顧客のローカル電源の条件。
使用環境: 周囲温度:10℃~35℃の相対湿度:30%~60%は、そこに高い濃度の塵、腐食性のガス、可燃性および爆発性の大気べきである。
技術的な変数
| モデル | SN773 | |
| 制御および操作モード | 赤外線リモート・コントロールの7インチ色のタッチ画面で、作動するPLC制御 | |
| バーナーの直径 | φ0.5±0.1mmの外の直径≤φ0.9mmの長さ≥35mmのステンレス鋼 | |
| ガスの源のタイプ | >95%のブタンのガス プロパンの（びん詰めにされたライター ガスは使用することができる） | |
| 炎の高さ | 調節可能な12±1mm （炎の高さのゲージと） | |
| 炎の加熱時間 | 100°±5°Cから700°±3°Cへの23.5S±1sはある | |
| 燃焼角度 | 傾き45° （か（炎の高さを調節した場合）いつテストする）または縦 | |
| 受け皿 | 10mm厚いマツ板は薄葉、サンプルの下の200±5mmの12~30g/mの³の層でカバーされる | |
| 炎の適用は燃焼時間を時間を計る | 0-9999X0.1S | |
| 温度の測定の間隔 | バーナーの先端の中心とテスト サンプル間の間隔:8±1mm | |
| 温度の口径測定 | 温度の測定の銅の頭部:Φ4±0.01mm、多く0.58±0.01g | |
| 熱電対:オメガ アメリカの元のφ0.5の装甲ニッケル クロム/ニッケルのアルミニウム ワイヤー、Kのタイプ、温度の抵抗1100° | ||
| 温度の測定の間隔6±0.5mm | ||
| 空気容積の調節 | 炎の高さは流れメートルの調節によって調節することができる | |
| 試験手順 | テスト プログラム、独立した換気の自動制御 | |
| 照明 | 、制御を用いるライトと装備されている | |
| テスト部屋および次元 | >、黒い無光沢の背景立方、0.5換気扇と、次元:1100*550*1200mm、130kg | |
