| ブランド名: | Sinuo |
| モデル番号: | SN4421 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |
MBN LV 124-2のしぶきの水質試験装置とのK-12熱衝撃
従った標準及び節
MBN LV 124-2 2013-08年の「3.5t-一般要求事項、テスト条件およびテスト部分2までの乗用車の電気および電子部品:環境要求事項」節9.12のしぶき水とのK-12熱衝撃
VW-80000:しぶき水との2009-10年の「3.5t一般要求事項までの自動車両の電気および電子部品、テスト条件およびテスト」節11.12のK-12温度の衝撃
ISO16750-4:2006年の「道路車両-電気および電子装置部分4のための環境条件そしてテスト:気候上の負荷」節5.4.2の氷水の衝撃試験。
GB/T28046.4-2011 「道路車両-電気および電子装置部分4のための環境条件そしてテスト:気候上の負荷」節5.4.2の氷水の衝撃試験。

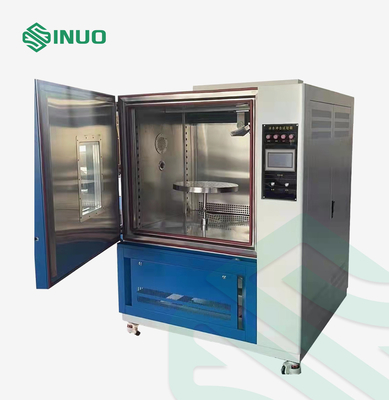

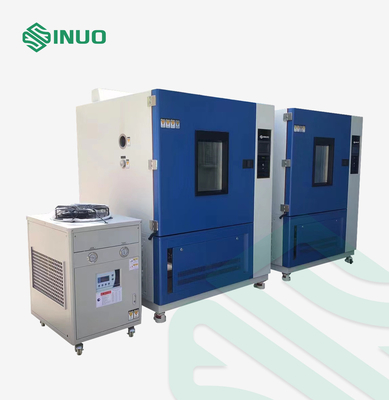

装置の概観
サンプルおよび制限: 自動車電気および電子部品、定められるべき次元。この試験装置は可燃性、爆発性の、揮発物質のテストを禁止する;貯えられた腐食性物質のテスト;生物的の貯蔵のテスト;強い電磁石の放出サンプルの貯蔵のテスト。
適用: このテストは水溜を通って運転すると起こると同時に水をはねかけるために露出されたとき部品の負荷を模倣する。テストは水によって衝撃タイプの冷却に服従させたとき部品の作用を確認するのに役立つ。これは冬の間に水道で運転すると起こる。故障モードは異なった温度拡張係数によって引き起こされる材料かシールの失敗の機械に割れることである。
主義: テスト温度に熱される脱イオンされた水（0-4°CのISO 12103-1とサンプルにに従って重量、罰金3%アリゾナの塵を、含んでいる水道水吹きかけなさい。永久的な混合はサンプルからの300-350のmmの間隔で）、保障される。各しぶきの持続期間3 s、および水流はしぶき/ノズルごとの3-4litersである。転移の持続期間<20 s （ISO 16750-4およびGB/T28046.4によって必要なただ温度の貯蔵と） （はねかけること）間のDUTの手動転移のために。
使用環境:周囲温度は+25 ° Cである、相対湿度は≤ 85% R.H、およびテスト部屋のサンプルの状態の下で測定される価値ではない。
構造: 部屋のタイプ構造、暖房および氷水の影響は中間の仕切りが付いている2つの部屋で、完了する。
技術的な変数
| わずかな内部容積 | 800のLはまたはカスタマイズすることができる |
| 内部の部屋の有効なサイズ | 実際の設計に応じる800× 800×1000 （mm）または |
| 熱する箱区域 | 右側 |
| サンプル ホールダーのサイズ | 断固としたであるため |
| 外法 | 1500*1220*1780（実際の設計に応じるmm）W×D×Hまたは |
| 重量 | 実際の設計に応じる500kgまたは |
| 働く騒音 | ≤75dbは地面から機械および1.2メートルの前の機械から、1メートル測定される |
| 最高力 | 実際の設計に応じる6kwまたは |
| 最高の流れ | 実際の設計に応じる40Aまたは |
| 電源 |
AC380V単相RのN +保護地面; 電圧10% Vの正当な変動範囲; 頻度正当な変動範囲50±0.5HZ; TN-Sモード電源またはTTモード電源;
抵抗を基づかせている保護アース線は4Ωよりより少なくある
ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求されスイッチは独立制御ならない。
箱に力のサンプルを置くのに装置が使用されているときサンプル電源は外部電源を使用し機械の電源は直接使用されるべきではない; |
| 暖房の温度較差 | Rt 10の°C | 120 °Cは、置くことができる |
| 暖房率 | RT+10°C ~105°C≤15min |
| 水流 | しぶき/ノズルごとの3-4リットル |

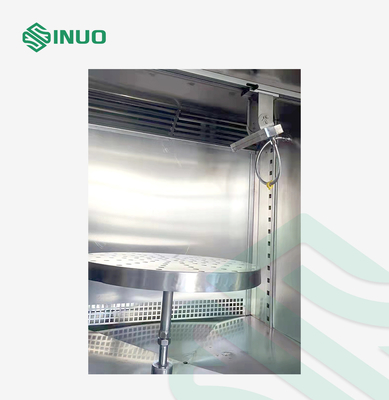

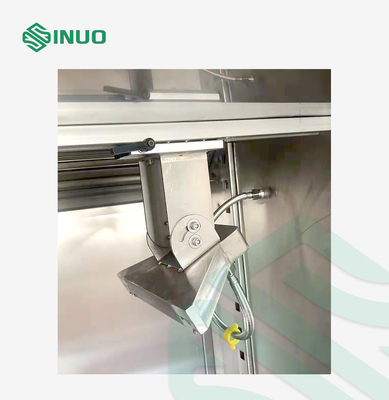

| しぶきのノズル |
MBN LV 124-2の図31 （またはVW8000、等の図38）に従って作られる DUTの幅が単一のしぶきのノズルのしぶきの幅より大いに大きければDUTに水をはねかけるために、多数のしぶきのノズルは列に整理されるべきである
|
| しぶきモード | 水平にノズルのスプレーDUT |
| しぶきの水温 | 0-4℃の冷凍の圧縮機+混合の水ポンプ |
| はねかけることのためのテスト メディア | 3%を含んでいる水道水。重量、ISO 12103-1に従う罰金アリゾナの塵。永久的な混合は保障される。 |
| DUTへのノズルの間隔 | 300~350mm |
| 置くことができるサンプルの数 | 単一か多数[全面的なサイズはの範囲にWの× Hの× D300の× 400の× 500 （mmある）] |
| テスト周期 | 3sをはねかけるあらゆる30min。サイクル時間はMBN LV 124-2の図30かVW8000、等の図37に示すように、置くことができる。 |
| 周期の数 | 100つは、置くことができる |
| ノズルの整理 |
サンプルに直面する内部の部屋の左側で並べられる
|
|
テスト サンプル固定 |
部屋の取付けフレームで固定されて、方向は負荷の方向の方向と同じである。 |
| 部屋の構造 |
内部の部屋材料:厚いSUS316#のステンレス鋼1.2mm; 外の部屋材料:厚いSUS304#のステンレス鋼1.0mm;
熱する吹く箱:SUS304#のステンレス鋼1.0mm厚く、そしてテスト部屋の右側にある中間の熱絶縁材との2つの層の中での外で。;
制御箱およびテスト部屋は必要である; スプレー水はテスト部屋の底で回復される; スプレー ノズルはテスト部屋の左側にあり、1つの側面によって固定される;
テスト部屋の底はチャネルの鋼鉄によって網の構造に溶接される、上面はテスト部屋の右側にサンプル土台フレームのシャーシを、および開いた穴の関係の吹く暖房装置取付けるための鋼板と置かれる。 |
| 部屋のドア |
単一のドア 耐圧防爆ハンドル 霧の透明な窓 窓ワイパー |
| 観察窓 | ドアに置かれる、サイズ600x600mm |
| 照明 | 屋内照明 |
| コントロール パネル | 制御人間-機械インタフェース、電源スイッチ、スイッチ、予備7inchの人間-機械インタフェース |
| 力の配給統制のキャビネット | 総力遮断器、human-machineインターフェイス コントローラー、電力配分板、冷却ファン、過熱保護装置、水ポンプ。 |
| 水回復システム | 節水を達成するのに最下のリサイクル周期を使用しなさい |
| 泥の給水設備 | SUS316#のステンレス鋼が泥の給水の水漕を作るのに使用され一定した圧力に一定した電流供給のスプレーを保障するために泥水反結晶化の動揺装置、泥の給水の水ポンプおよび給水の管圧力調整装置は保障される。 |
| 泥水補足 | 手動で、準備された泥水は泥タンクに直接導入することができる。 |
| 管のクリーニング システム | パイプラインの土の詰ることを防ぎ、給水はテストの後で自動的に始められ、準備中の土はきれいになる。専門のクリーン ウォーターの供給の電磁弁。 |
| 給水 | 配水管に直接接続されて、必須の給水圧力≥ 2kgf/cm2 |
| 電気制御システム | |
| コントローラー |
LCDのタッチ画面のコントローラー 暖房周期、スプレー周期、ポンプ行為、清浄作用、等に分けられる。 |
| 冷却装置 | フランスTecumsehの圧縮機を使用して |
| コミュニケーション | 監視およびリモート・コントロール システムとしてテスト データを記録するのに使用することができる |
| 操作モード | プログラム モード/配置モード |
| モードの配置 | 中国語/タッチ入力英国インターフェイス |
| 操作制御 | 急にコネクター行為を実行するか、または停止するようにコントローラーに命じる力の回転の後の外的な操作停止スイッチ信号のコネクター、単に |
| 安全保護 | |
| スプレー ポンプ | 保護、短絡の保護に積み過ぎなさい |
| 力 | 漏出保護、積み過ぎおよび短絡の保護 |
| モーターをかき混ぜること | 保護、短絡の保護に積み過ぎなさい |
| 貯蔵の環境の条件 | 周囲温度は0の°C | +35 °Cの内で保たれるべきである |
| 設置場所の条件 | テスト部屋の左そして右側の壁パネルは壁からの800mmよりより少しではないし、前部壁からの壁への間隔は1000mmよりより少しではない。装置がためにあなたのプロジェクトの進歩に影響を与えないために戸口にか道、エレベーター、等入ることができるかどうか確認しなさい。 |
| 輸送モード | 全機械の交通機関 |
Q:この装置のための内部の部屋の有効なサイズは何であるか。
:カスタマイズすることができる
Q:この装置のための水回復システムは何であるか。
:それは節水を達成するのに最下のリサイクル周期を使用する。
