| ブランド名: | Sinuo |
| モデル番号: | SN4418 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |
水進入試験制度に対するIPX8保護へのIEC 60529 IPX1
従った標準及び節
保護のIECの60529:2013 「エンクロージャ（IPコード）によって」IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8提供される程度

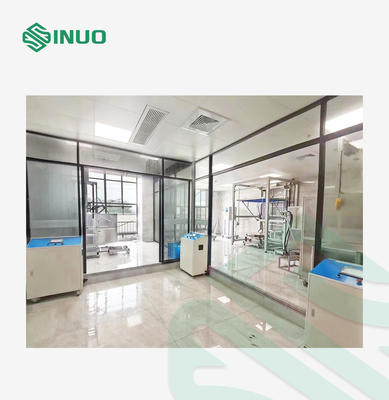

装置の概観
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、家庭用電化製品、コミュニケーション プロダクト、屋外の照明および信号装置、等。

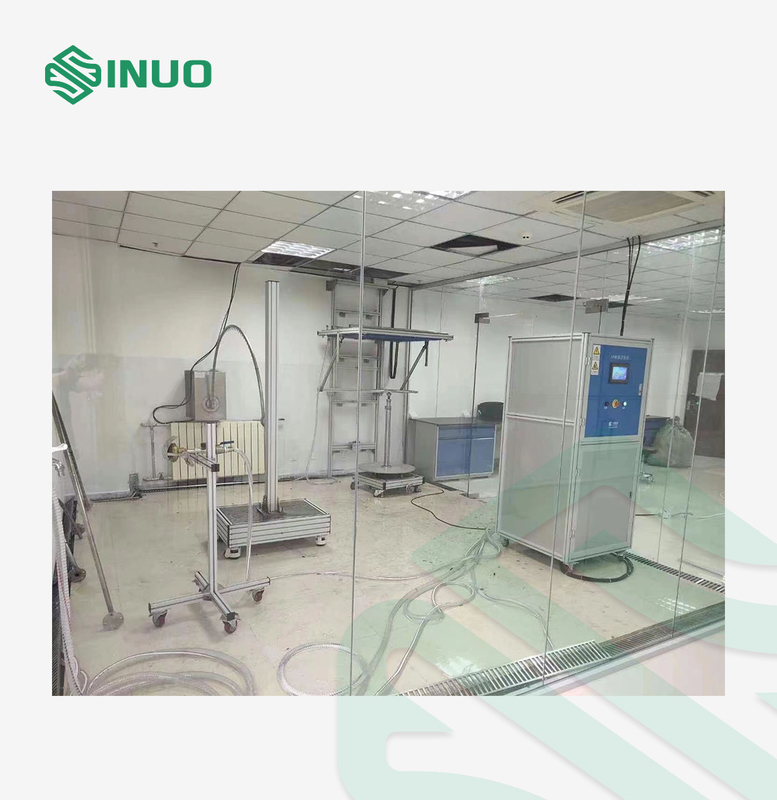

構造:試験装置は滴りのメカニズム、振動のメカニズム、ウォーター ジェットのメカニズム、液浸タンク、電気制御キャビネットおよび回転盤から成っている。滴り箱のブラケットはモーターによって管理された自動的に持ち上げることができる反低下機能と壁掛かって。振動のメカニズムの1つの端は壁に取付けられ、振動のメカニズムのもう一方の端は床サポートでモーター運転によって、管振動するために引き起こされる固定される。ノズルは床の立場サポートで固定される。水漕および電気制御部品は電気起重機によって、サンプル バスケットの持ち上がること運転される統合される。回転盤の回転速度は調節可能、IPX1 ~IPX6テストのために使用されてで、IPX2テストに使用する傾けられた15°である場合もある。試験装置は浄水器のクリーニング装置がピンホール妨害を防ぐために装備されている。この全システムは開いたタイプ構造を採用する。
適用:
電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能を確認するため:
程度IPX1およびIPX2の水点滴注入
程度IPX3およびIPX4で吹きかかり、はねかける水。
程度IPX5およびIPX6のウォーター ジェット
程度IPX7の水の一時的な液浸
程度IPX8の水の連続的な液浸
主義: 給水の流れの、および同等の圧力を制御によってことを水滴り、水スプレーまたはウォーター ジェットの速度の範囲標準によって要求される価値水で浸るサンプルの深さの制御によって達成するためにエンクロージャの全区域上の水または圧力の等流を作り出すために確認しなさい。
使用環境:
電源:AC380V±5%/50Hz、15KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
技術的な変数
| 1. 電気制御キャビネット及び水液浸タンク | |
| 電気制御キャビネット |
流れの検出:電子流れの規制流れ信号のフィードバック 流れの設定:タッチ画面で置かれる コントローラー:三菱PLC 人間機械インターフェイス:7インチ、色のタッチ画面 制御機能:一定した現在の給水、一定した圧力給水、縦の滴り雨制御、osillating雨制御、水スプレーおよびジェット機制御、連続的な液浸制御、回転盤の回転制御、テスト時間制御方式、等。 保護機能:漏出保護、積み過ぎの保護、短絡の保護 |
| 適用範囲 | IPX1-6テストのための給水そして制御、IPX7一時的な液浸試験、IPXの連続的な液浸試験 |
| 給水方法 | 一定した流れの給水、一定した圧力給水 |
| 給水制御プロセス | タッチ画面の流れおよび圧力価値を宅内装置後電子流れメートルおよびデジタル圧力計はデータ変換によるPLCにリアルタイムの現在の値を監視するために、データ読込まれ、それから水ポンプの速度は頻度コンバーターを通して調節される。システムに給水の2つのチャネルがある:1本の大きい流れの枝および1の小さい流れの枝。 |
| 大きい流れの枝 |
◆IPX5/6強いウォーター ジェット テストに適用される ◆流れの範囲:10-100L/min ◆流れの正確さ:±0.5L/min ◆流量計:タービン流量計 ◆水ポンプ:ステンレス鋼の遠心ポンプ |
| 小さい流れの枝 |
◆IPX1/2/3/4水散水試験に適用される ◆流れの範囲:1-10L/min ◆流れの正確さ:±0.5L/min ◆流量計:小さいタービン流量計 ◆水ポンプ:ステンレス鋼の遠心水ポンプ ◆圧力範囲:0.1-3Kg/cm2 ◆圧力表示:デジタル圧力計を使用してデジタル表示装置、 |
| 液浸タンク/水貯蔵タンク |
◆およびIPX7及びIPX8液浸試験はIPX1-6テストの給水に使用することができる ◆容積:500L ◆タンク サイズ:W600mmXD600mmXH1400mm ◆観察窓:緩和されたガラス窓 ◆観察窓のサイズ:W200mmXH1250mm ◆深さのゲージ:ステンレス鋼のスケール ◆目盛の長さ:1300mmの決断1mm ◆レベル コントロール:浮遊物スイッチ+流出管 |
| 給水のパイプライン | システムの給水は各装置の電磁石水弁によって別に制御される場所のレイアウトに従ってポリ塩化ビニールのホースを通した各装置に配られる。給水のパイプラインは排水栓によって取付けられている。テストが完了した後、配水管の水は自動的に取除かれる。 |
| フィルター | スチール・ケース、良い濾材 |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護 |
| 2. IPX1/2縦水滴り箱テスト装置 | |
| 滴り区域 | WD=1000×1000mmは、他のサイズ カスタマイズすることができる |
| 滴りの高さ | サンプルへの針の200mmの間隔は赤外線センサーによって自動的に測定される |
| 滴りの速度/水流 | 切替可能な1+0.5 0mm/minか3+0.5 0mm/min降雨量はディジタル式である |
| 針のピンホール開き | Φ0.4mm |
| 滴りの穴の間隔 | 20mm×20mm |
| 滴り箱の持ち上がること | 保障する1100-1800mmのねじガイド滑らかな持ち上がることをおよび自動閉鎖から調節可能なモーターによって運転されて |
| テスト時間 | 0-99.9minは、前もって調整することができる |

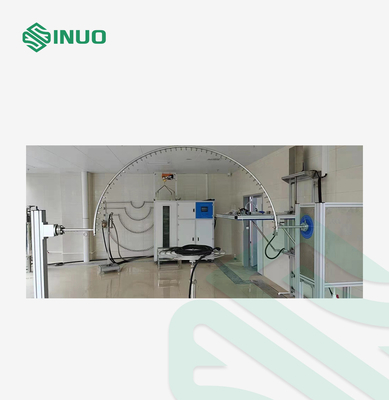

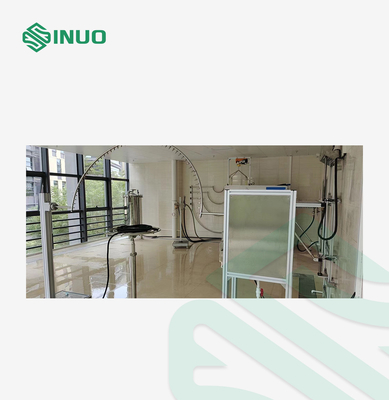

| 3. IPX3/4振動の管水散水試験装置 | |
| 振動の管の半径 | R200、R400、R600、R800、R1000、R1200、R1400、R1600mmは任意、ステンレス鋼の作られてである |
| 針のピンホール開き | Φ0.4mm |
| 穴の配分に吹きかけなさい |
IPX3:に中心点（120°）の60°側面のアーク IPX4:半円の全180°に 穴の間隔:50mm |
| IPX3/4切換え | 一定量の盲目穴の針かによ穴の針の変更による切換え |
| 振動の角度 | IPX3:120° （±60°）;IPX4:350° （±175°） |
| 振動の速度 |
IPX3:4s /cycle （2×120°）; IPX4:12s /cycle （2×350°）; |
| 水流 | 調節可能な1-10L/min |
| テスト時間 | 0.01S~99.9分は、前もって調整することができる |
| 4. IPX3/4手持ち型水スプレー ノズル | |
| スプレー ノズルの変数 | 外の直径:Ф102mmの球形の直径:SФ75.5mmの中心の1つの穴、30°ピッチの12の穴の2つの側近グループ、15°ピッチの24の穴、黄銅から成っているФ0.5mmの合計121の穴の4つの外の円。 |
| 水流 | 10L/min±5%の流れメートルはロタメーターを通して手動で調節可能、電子流量計任意である場合もあるである |
| 圧力 | 50~150Kpaの圧力計の測定範囲:0~0.25Mpa |
| 移動盾 | アルミニウムの作られて、取り外し可能である場合もある |
| 水噴霧の方向 | 水噴霧角度はIPX 5&6のホースのノズルとIPX 3&4のスプレー ノズル共有する同じサポートを調節可能である場合もある |
| テスト持続期間 | 0.01S~99.9分は、前もって調整することができる |
| 5. IPX5/6手持ち型のウォーター ジェットのノズル | |
| ホースのノズルの変数 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| 水流 | IPX5:12.5±0.625L/min;IPX6:100±5 L /minの流れメートルは手動で調節可能な直通のロタメーター、電子流量計任意である場合もあるである |
| ノズルからのエンクロージャの表面への間隔 | 2.8m （（ノズルからの回転盤の中心の表面、標準への間隔は2.5-3mを要求する） |
| 水ジェット機で行く方向 | 水噴霧角度は調節可能である場合もある |
| ノズルの固定方法 | IPX 5&6のホースのノズルおよびIPX 3&4のスプレーは同じサポートでノズル固定される |
| 圧力計 | 0~0.25MPaは、表示することができる |
| テスト持続期間 | 0.01S~99.9minは、前もって調整することができる |
| 6. IPX7一時的な液浸の部屋 | |
| 部屋のサイズ及び容積 | 内部の部屋のサイズ:WDH=600*600mm*1400mm、500L |
| 最も高いテスト水深 | 1200mm、スケールと、スケールの決断:1mm |
| バスケットのサイズ | ステンレス鋼の掛かるバスケット:WD=500×500mm |
| 持ち上がる制御 | 電気起重機によって制御される |
| テスト持続期間 | 手動制御 |
| 観察窓 | 緩和されたガラス窓、窓のサイズ:W200mmXH1200mm |
| 7. IPX8連続的な液浸の容器 | |
| 操作方法 | プリセット パラメータ、自動与圧、自動圧力救助 |
| 容器のサイズ | 内法:全面的なФ600×1200mm:WDH=800×980mm×1850mm |
| 水深の試験範囲 | 0-50 m |
| 空気圧の対応する調整範囲 | 0-0.5MPaは圧力センサー、正確さによって、自動的に調節することができる:0.001MPa |
| 安全弁の排出圧力 | 0.55MPa |
| テスト持続期間 | 0-9999分 |
| 8. 回転盤 | |
| 直径 | Φ600mm |
| 回転速度 | 1r/min |
| 軸受け容量 | ≤50kg |
| 他の特徴 | 防水しなさい、持ち上がるサポート フレームとの傾けられた15°、である場合もある |
