| ブランド名: | Sinuo |
| モデル番号: | SN4416 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IPX6水スプレーのジェット機 ノズルIPコード テストの部屋へのIEC 60529 IPX3
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IP5 &IP6提供される2013年の「保護の度
装置の概観
使用環境:
電源:AC220V±5%/50Hz、10KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、家庭用電化製品、コミュニケーション プロダクト、屋外の照明および信号装置、等。

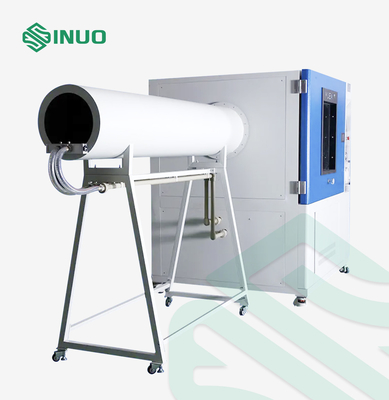

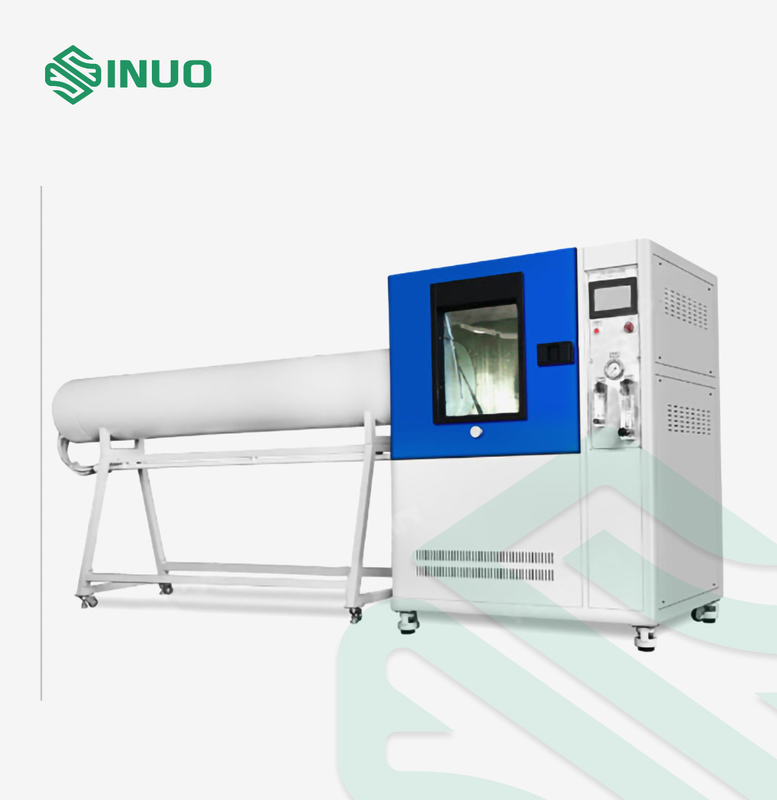

構造:試験装置はシャーシ、振動の管水噴霧のメカニズム、水ジェット機で行くメカニズム、トンネル、電気制御キャビネットおよび回転盤から成っている。振動のメカニズムは内部の部屋の側面で内部の部屋の真中で、2つの端固定される取付けられている。水ジェット機で行くメカニズムは左側にあり、内部の部屋にノズルとサンプル間の間隔を保障する長いトンネルを通して接続される。サンプルは回転盤に置かれる、回転盤はすべての方向ではねかけられるべき標本のエンクロージャを作るために1r/minの回転速度で運転するモーターによって回転に引き起こされるかまたはすべての実用向きの方向から吹きかかった;針からのサンプルにテスト間隔に一致させるためにそして回転盤の高さは手動でadjutedできる。この全システムは水ろ過クリーニング装置がピンホール妨害を防ぐために装備されている。そして試験制度は部屋のタイプ構造を採用する。
適用: 電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能を程度IPX5およびIPX6で程度IPX3及びIPX4およびウォーター ジェットで吹きかかり、はねかける水の下で確認するため。
主義: 、エンクロージャを作るか、またはすべての実用向きの方向から吹きかかったことを水スプレーおよびウォーター ジェットの速度の範囲がすべての方向ではねかけられるべき標本の給水の流れの制御による標準によって要求される価値ことを確認しなさい。
技術的な変数
| IPX3およびIPX4振動の管水噴霧 | |
| 振動の管 | R400、R200は任意、ステンレス鋼の作られてである |
| 針のピンホール開き | Φ0.4mm |
| 穴の配分に吹きかけなさい |
IPX3:に中心点（120°）の60°側面のアーク IPX4:半円の全180°に 穴の間隔:50mm |
| IPX3/4切換え | 一定量の盲目穴の針かによ穴の針の変更による切換え |
| 振動の管の振動角度 | IPX3:120° （±60°）;IPX4:350° （±175°） |
| 振動の管の振動速度 |
IPX3:4s /cycle （2×120°）; IPX4:12s /cycle （2×350°）; |
| 水流 | 調節可能な1-10L/min |

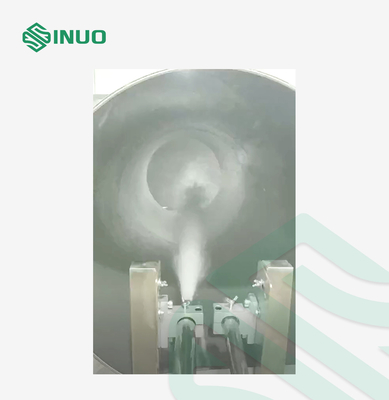

| IPX5およびIPX6ホースのノズル水ジェット機で行くこと | |
| 水ジェット機で行く方向 | 横 |
| ノズルの内部直径 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| 水流率 | IPX5:12.5±0.625L/min;IPX6:100±5 L /minの流れメートルは手動で調節可能な直通のロタメーターである |
| ノズルからのエンクロージャの表面への間隔 | 2.8m （（ノズルからの回転盤の中心の表面、標準への間隔は2.5-3mを要求する） |
| ノズルの固定方法 | 機械固定 |
| 概要 | |
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム |
| 部屋のサイズ |
内法:WDH=900×900mm×1050mm 外法:WDH=1380×3800mm×1950mm |
| 圧力計 | 0~0.25MPaは、表示である場合もある |
| テスト持続期間 | 0.01S~99.9分は、前もって調整することができる |

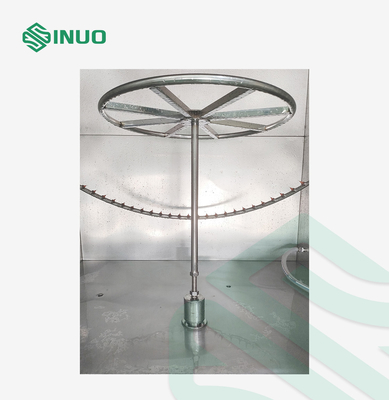

| 回転盤 | 直径:Φ400mm;回転速度:1r/minは4つの角度、持ち上がる高さで、休止できる:350-600mmの忍耐容量:≤50kgs |
| 部屋材料 | 内部の部屋およびトンネルはステンレス鋼から成っている |
| 水循環システム | テストは部屋で、装置持っている水漕biltのaを、水リサイクルすることができる処理される。そして内部の部屋にシャーシを通した水貯蔵タンクに装置を集める水がテスト水自動的に集められるある。水入口は水漕の浮遊物弁を通してシステム効果的にポンプは水不足を乾燥して傷つけられた当然になることを防ぐことができる高低の水位警報検出警報を与えることができる自動的に制御することができる。また、水入口の位置にクリーニング フィルター装置がある。 |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護。 |
