| ブランド名: | Sinuo |
| モデル番号: | SN4415 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 60529のIPX3/4/5/6スプレー ノズルのホースはIPコード試験装置をノズルを通して出す
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IPX3、IPX4、IPX5及びIPX6提供される2013年の「保護の度。
装置の概観
使用環境:
電源:AC380V±5%/50Hz、5KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターまたは水道水を不純物なしで。
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、家庭用電化製品、コミュニケーション プロダクト、屋外の照明および信号装置、等。

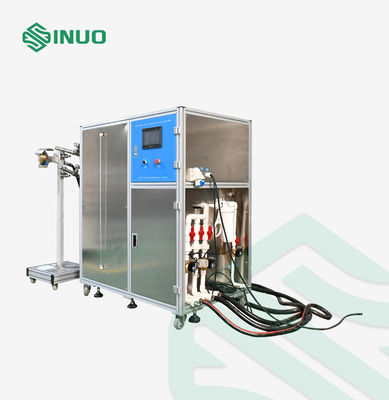

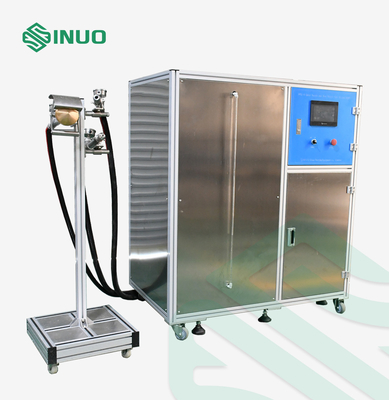

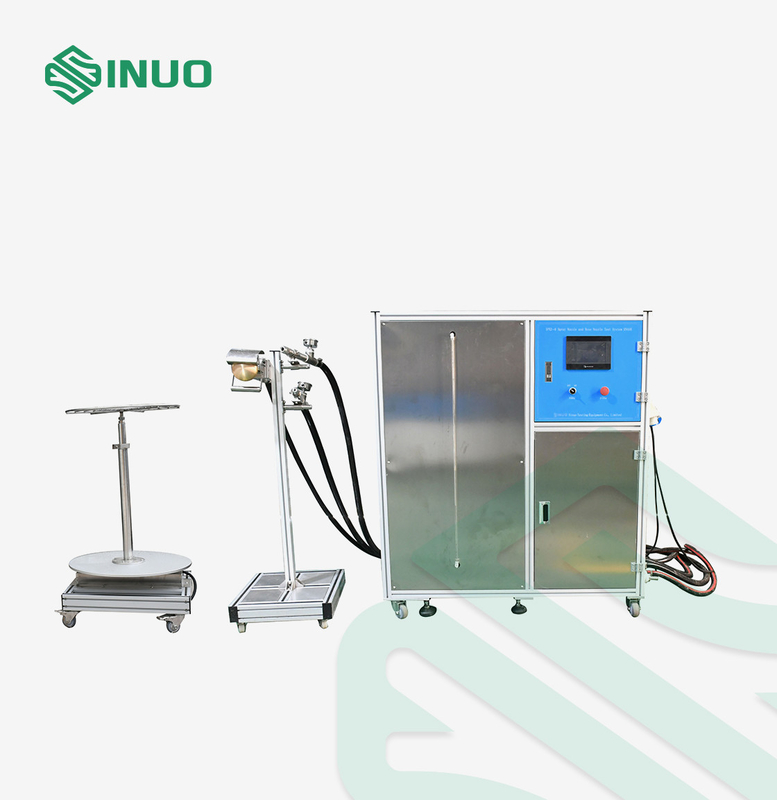

構造:試験装置は手持ち型のスプレー ノズル、ホースのノズル、サポート、水貯蔵タンク電気制御キャビネットおよび回転盤から成っている。ノズルはサポートで固定される、サンプルは回転盤に置かれる、回転盤に1r/minの回転速度があり、すべての方向ではねかけられるべき標本のエンクロージャを作るために回転はモーターによって、運転されるかまたはすべての実用向きの方向から吹きかかった。水貯蔵タンクおよび電気制御部品はinteraged。この全システムは開いたタイプ構造を採用する。
適用: 電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能を程度IPX5およびIPX6で程度IPX3及びIPX4およびウォーター ジェットで吹きかかり、はねかける水の下で確認するため。
主義: 、エンクロージャを作るか、またはすべての実用向きの方向から吹きかかったことを水スプレーおよびウォーター ジェットの速度の範囲がすべての方向ではねかけられるべき標本の給水の流れの制御による標準によって要求される価値ことを確認しなさい。
技術的な変数
| IPX3及びIPX4スプレー ノズル | |

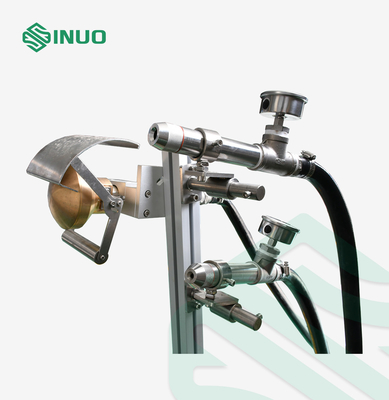

| スプレー ノズルの変数 | 外の直径:Ф102mmの球形の直径:SФ75.5mmの中心の1つの穴、30°ピッチの12の穴の2つの側近グループ、15°ピッチの24の穴、黄銅から成っているФ0.5mmの合計121の穴の4つの外の円。 |
| 水流 | 10L/min±5%の流れメートルは調節可能な直通のロタメーター、電子流量計である任意である |
| 圧力 | 50~150Kpaの圧力計の測定範囲:0~0.25Mpa |
| 移動盾 | アルミニウムの作られて、取り外し可能である場合もある |
| 水スプレーの方向 | 水の角度は調節されるスプレー容器 |
| IPX5及びIPX6ホースのノズル | |
| ホースのノズルの変数 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| 配達率 | IPX5:12.5±0.625L/min;IPX6:100±5 L /minの流れメートルは調節可能な直通のロタメーター、電子流量計である任意である |
| ノズルからのエンクロージャの表面への間隔 | 2.8m （（ノズルからの回転盤の中心の表面、標準への間隔は2.5-3mを要求する） |
| ウォーター ジェットの方向 | 水ジェット機で行くことの角度は調節することができる |
| 概要 | |
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御 |
| ノズルの固定方法 | ノズルに吹きかければホースのノズルはサポートで固定される |
| 圧力計 | 0~0.25MPaは、表示することができる |
| テスト持続期間 | 0.01S~99.9分は、前もって調整することができる |
| 回転盤 | 直径:Φ600mmの回転速度:1r/minの軸受け容量:≤50kgs |
| 水貯蔵タンク | この試験制度は開いたタイプ構造を、テスト水リサイクルされない採用する。試験制度はおよそ500Lステンレス鋼水貯蔵タンクが装備されている。水貯蔵タンクは水位の浮遊物弁が水入口を自動制御ために装備され効果的にポンプが水を乾燥して傷つけられた当然になることを防ぐことを高低の水位警報検出、持っている。水貯蔵タンクおよび電気制御部品は統合される。 |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護。 |
