| ブランド名: | Sinuo |
| モデル番号: | SN4414 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 60529 IPX1/2/3/4雨スプレー水進入IPコード テスト部屋
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IPX1、IPX2、IPX3、IPX4提供される2013年の「保護の度。
装置の概観
使用環境:
電源:AC380V±5%/50Hz、15KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、家庭用電化製品、コミュニケーション プロダクト、屋外の照明および信号装置、等。

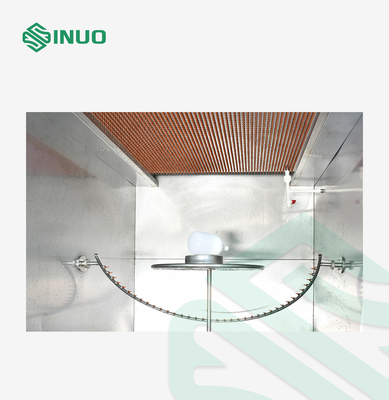

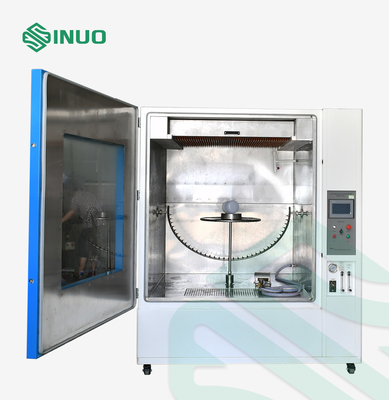

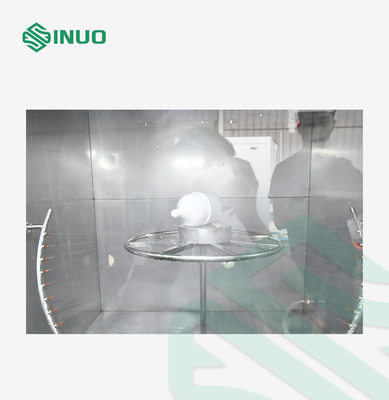

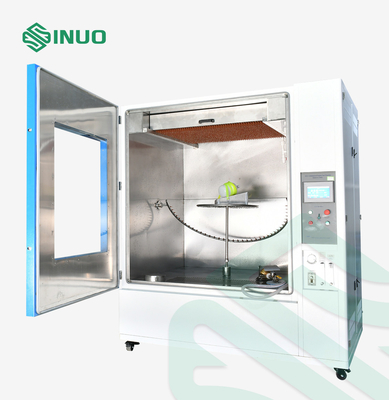

構造:装置は滴りのメカニズム、振動のメカニズム、電気制御のキャビネットおよび回転盤で構成される。滴り箱は部屋の上に固定される。振動のメカニズムは内部の部屋の中取付けられ、振動の管の左右の端は内部の部屋の側面に固定される。回転盤が、持っているIPX1 ~IPX4テストに使用する1r/minの回転速度をある;IPX2テストに使用されて15°サンプル サポート ブロックが;回転盤の高さは手動で調節することができ針からのサンプルに間隔200mmに一致させる。試験装置は浄水器のクリーニング装置がピンホール妨害を防ぐために装備されている。この全システムは部屋のタイプ構造を採用する。
適用: 電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能をおよび水程度IPX3及びIPX4で吹きかかり、はねかける程度IPX1及びIPX2で水点滴注入の下で確認するため。
主義: 試験装置がエンクロージャの全区域上の水低下の等流を（IPX1およびIPX2）作り出すまたはすべての方向ではねかけられるべき標本のエンクロージャを作ることができることをことを滴る速度か噴霧の速度達する給水の流れのことを制御によって標準的な必須の価値に確認しなさい（IPX3およびIPX4）。
技術的な変数
| IPX1及びIPX2縦の滴り | |
| 部屋のサイズ |
内法:WDH=900×900mm×1050mm 外法:WDH=1350×1150mm×1750mm |
| 滴り区域 | WD=600×600mmは、他のサイズ カスタマイズすることができる |
| 滴りの高さ | サンプルへの針の200mmの間隔は回転盤の高さを調節するか、または標本を上げることによって達成される |
|
滴りの速度 （水流） |
調節可能な1+0.50mm/minか3+0.50mm/min |
| 針のピンホール開き | Φ0.4mm |
| 滴りの穴の間隔 | 20mmx20mm |
| 滴り箱の位置 | 修理される内部の部屋の上に置かれる |
| IPX3及びIPX4振動の管 | |
| 振動の管 | R400mm、R200mmは任意、ステンレス鋼の作られてである |
| 針のピンホール開き | Φ0.4mm |
| 穴の配分に吹きかけなさい |
IPX3:に中心点（120°）の60°側面のアーク IPX4:半円の全180°に 穴の間隔:50mm |
| IPX3/4切換え | 一定量の盲目穴の針かによ穴の針の変更による切換え |
| 振動の角度 | IPX3:120° （±60°）;IPX4:350° （±175°） |
| 振動の速度 |
IPX3:4s /cycle （2×120°）; IPX4:12s /cycle （2×350°）; |
| 振動の管の位置 | 内部の部屋の真中に置かれて、左右の端は内部の部屋の側面で固定される |
| 概要 | |
| 防水回転盤 | 直径:Φ400mmの回転速度:15°サンプル サポート ブロックおよび持ち上がることを用いる1-5r/minは、調節可能な400-750mm忍耐容量を組み立てる:≤50kgs |
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム |
| テスト持続期間 | 0-99.9minは、前もって調整することができる |
| 部屋材料 | 内部の部屋はSUS304ステンレス鋼から成っている |
| 水循環システム | テストは部屋で、装置持っている水漕biltのaを、水リサイクルすることができる処理される。そして内部の部屋にシャーシを通した水貯蔵タンクに装置を集める水がテスト水自動的に集められるある。水入口は水漕の浮遊物弁を通してシステム効果的にポンプは水不足を乾燥して傷つけられた当然になることを防ぐことができる高低の水位警報検出警報を与えることができる自動的に制御することができる。また、水入口の位置にクリーニング フィルター装置がある。 |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護 |
