| ブランド名: | Sinuo |
| モデル番号: | SN4413 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 60529 IPX1~4縦雨滴りおよび振動の管の試験装置
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IPX1、IPX2、IPX3及びIPX4提供される2013年の「保護の度。
装置の概観
適用:電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能をおよび水程度IPX3及びIPX4で吹きかかり、はねかける程度IPX1及びIPX2で水点滴注入の下で確認するため。
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、家庭用電化製品、コミュニケーション プロダクト、屋外の照明および信号装置、等。

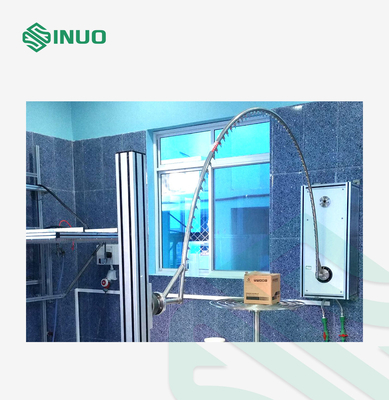

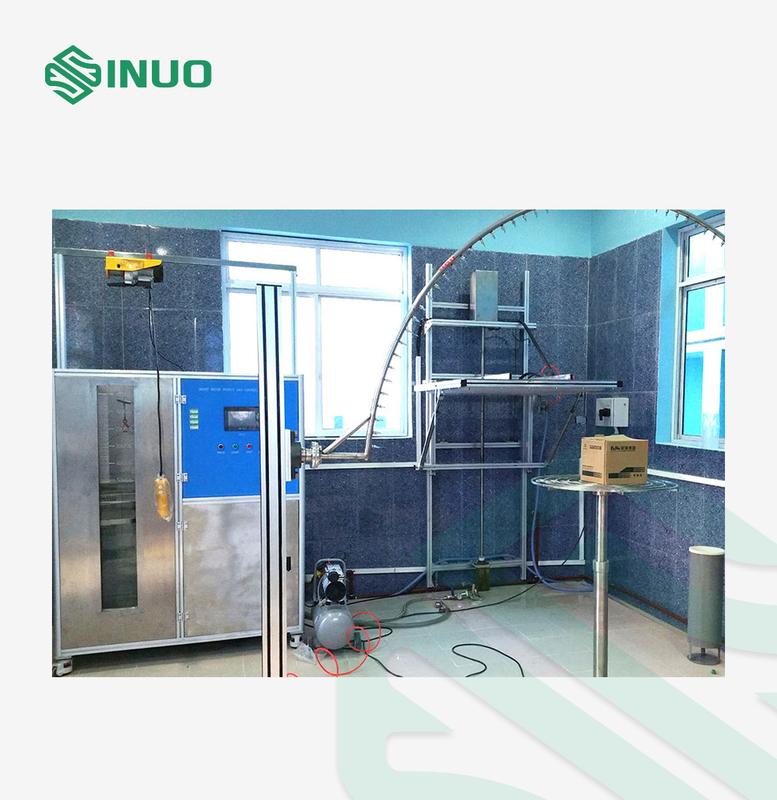

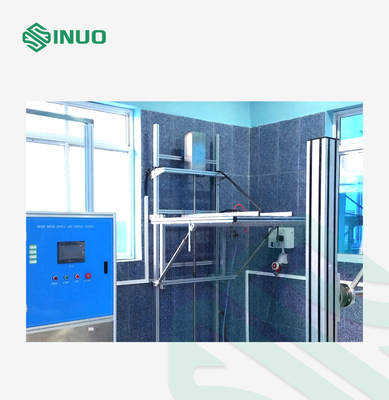

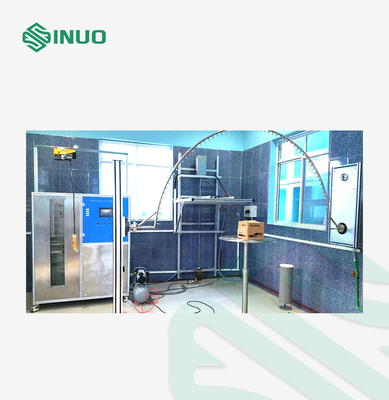

構造:試験装置は滴りのメカニズム、振動のメカニズム、電気制御キャビネットおよび回転盤から成っている。滴り箱のブラケットはモーターによって管理された自動的に持ち上げることができる反低下機能と壁掛かって。振動のメカニズムの1つの端は壁に取付けられ、振動のメカニズムのもう一方の端は床サポートでモーター運転によって、管振動するために引き起こされる固定される。回転盤にIPX1 ~IPX4テストに使用する1r/minの回転速度がある;回転盤はIPX2テストに使用する傾けられた15°である場合もある。試験装置は浄水器のクリーニング装置がピンホール妨害を防ぐために装備されている。この全システムは開いたタイプ構造を採用する。
主義: 試験装置がエンクロージャの全区域上の水低下の等流を（IPX1およびIPX2）作り出すまたはすべての方向ではねかけられるべき標本のエンクロージャを作ることができることをことを滴る速度か噴霧の速度達する給水の流れのことを制御によって標準的な必須の価値に確認しなさい（IPX3およびIPX4）。
使用環境:
電源:AC380V±5%/50Hz、15KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
技術的な変数
| IPX1及びIPX2 | |
| 滴り区域 | WD=1000×1000mmは、他のサイズ カスタマイズすることができる |
| 滴りの高さ | サンプルへの針の200mmの間隔は赤外線センサーによって自動的に測定される |
| 滴りの速度/水流 | 切替可能な1+0.5 0mm/minか3+0.5 0mm/min降雨量はディジタル式である |
| 針のピンホール開き | Φ0.4mm |
| 滴りの穴の間隔 | 20mm×20mm |
| 滴り箱の持ち上がること | 保障する1100-1800mmのねじガイド滑らかな持ち上がることをおよび自動閉鎖から調節可能なモーターによって運転されて |
| IPX3及びIPX4 | |
| 振動の管 | R200、R400、R600、R800、R1000、R1200、R1400、R1600mmは任意、ステンレス鋼の作られてである |
| 針のピンホール開き | Φ0.4mm |
| 穴の配分に吹きかけなさい |
IPX3:に中心点（120°）の60°側面のアーク IPX4:半円の全180°に 穴の間隔:50mm |
| IPX3/4切換え | 一定量の盲目穴の針かによ穴の針の変更による切換え |
| 振動の角度 | IPX3:120° （±60°）;IPX4:350° （±175°） |
| 振動の速度 |
IPX3:4s /cycle （2×120°）; IPX4:12s /cycle （2×350°）; |
| 水流 | 調節可能な1-10L/min |
| 概要 | |
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム |
| 回転盤 | 直径:Φ600mmは、軸受け容量≤50kg速度1r/minを、持ち上がるサポート フレームと回す傾けられた15°である場合もある |
| テスト持続期間 | 0-99.9minは、前もって調整することができる |
| 圧力計 | 0~0.25MPa |
| 水貯蔵システム | 制御箱および水貯蔵タンクは1つのキャビネットで造られる水入口を自動制御ために、水貯蔵タンクは水位の浮遊物弁が装備され効果的にポンプが水を乾燥して傷つけられた当然になることを防ぐことを高低の水位警報検出、持っている。 |
| 任意 | IEC 60529図5による手持ち型のスプレー ノズルは形成することができる |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護 |
