| ブランド名: | Sinuo |
| モデル番号: | SN4412 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IPX9高圧高温ウォーター ジェット ファン ノズル テスト部屋
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IPX9の図7に12提供される2013年の「保護の度。
ISO20653-2013 「保護（IPコード）の道の車程度-異物、水およびアクセス」図7、8、9および表7 （9K）」に対する電気機器の保護
DIN40050-9 「保護（IPコード）の道車程度-異物、水およびアクセスの電気equipment>figure 8and表8 （9K）に対する保護」の
技術的な変数
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム | ||
| Chammberのサイズ |
内法:WDH=800×800mm×800mm 外法:WDH=1400×1000mm×1750mm |
内法:WDH=1000×1000mm×1000mm 外法:WDH=1600×1200mm×1900mm |
内法:WDH=1500×1500mm×1500mm 外法:WDH=2100×1700mm×2400mm |
| ファンのジェット機 ノズル | IEC 60529図7に従って製造するか、またはカスタマイズすることができる | ||
| 水Jett圧力 | 8000-10000Kpa | ||
| ウォーター ジェットの流れ | 調節可能な14-16L/min | ||
| ウォーター ジェットの角度 | 0°、30°、60°、90° | ||
| テスト持続期間 | 位置ごとの30s | ||
| 全面的なテスト時間 | 0-99H59M59Sは、前もって調整することができる | ||
| テスト水温 | 80±5°C | ||
| ノズルとサンプル間の間隔 |
a) 小さいエンクロージャ（最も大きい次元250以下のmm）のため:R125±25mm 大きいエンクロージャ（250のmmとより大きくか等しい最も大きい次元）のためのb）:R175±25mm |
||
| 影響力 | ウォーター ジェットの影響力を測定するための組み立てはIEC 60529図10に従ってある | ||
| 回転盤 | 直径:Φ600mmの回転速度:1-5r/minの軸受け容量:≤ 30kgs | ||
| 見本抽出するべき力の負荷 | 任意、テスト ソケット、AC220Vを提供しなさい | ||
| 水循環システム | テストは部屋で、装置持っている水漕biltのaを、水リサイクルすることができる処理される。そして内部の部屋にシャーシを通した水貯蔵タンクに装置を集める水がテスト水自動的に集められるある。水入口は水漕の浮遊物弁を通してシステム効果的にポンプは水不足を乾燥して傷つけられた当然になることを防ぐことができる高低の水位警報検出警報を与えることができる自動的に制御することができる。 | ||
| 安全保護 | 段階順序の保護、漏出保護、短絡の保護、水不足の保護、異常な保護。 | ||
装置の概観
使用環境:
電源:AC380V±5%/50Hz、15KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
サンプルおよび制限: 乗客のvechiles、バス、ランプ、オートバイおよび他の部品および部品、また環境の下でIPX9 （IPX9K）テストされる必要がある他のプロダクト。
構造:

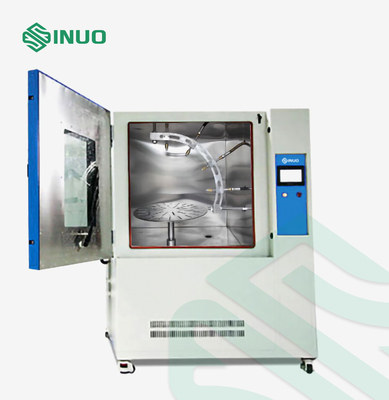

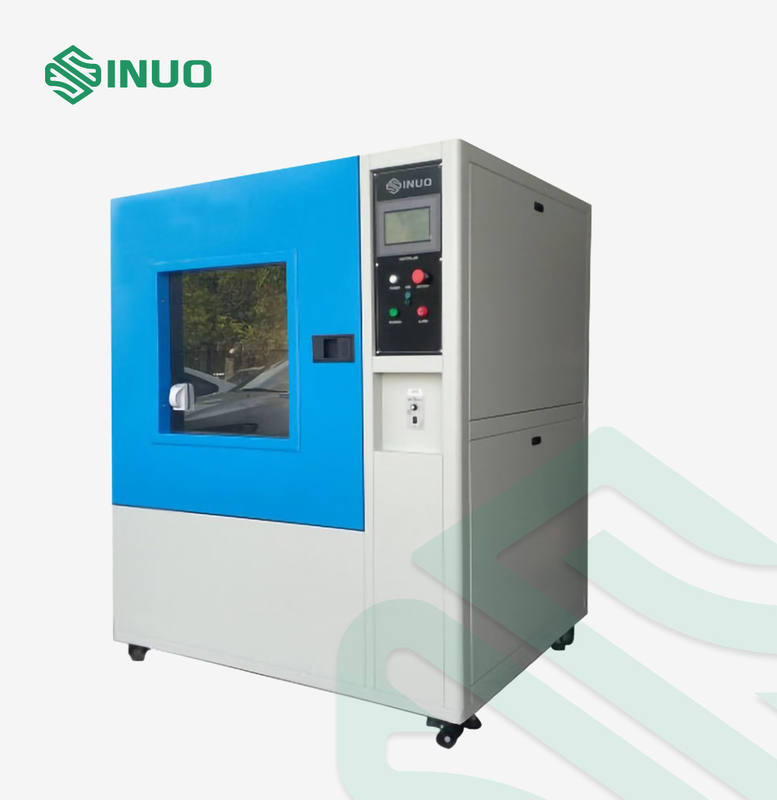

装置はシャーシ、水スプレーのメカニズム、高圧高温装置、回転盤および電気制御キャビネットで構成される。
1. 部屋の外枠は良質の鋼板から成っている。内部の部屋および回転盤はすべてSUS304ステンレス鋼から防水およびanti-corrosion保障するために成っている。テスト部屋に自身の水循環システムがあり、装置を中集める水がある。テスト水はシャーシを通した水貯蔵タンクに自動的に集められる。水入口は水漕の浮遊物弁を通してシステム効果的にポンプは水不足を乾燥して傷つけられた当然になることを防ぐことができる高低の水位警報検出警報を与えることができる自動的に制御することができる。

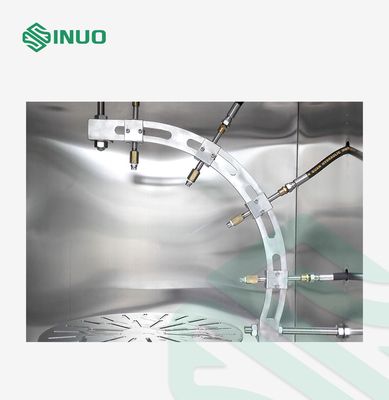

2. 4つの標準的なノズルは0°、30°、60°のリング ブラケットの90°の位置に取付けられている。
3. 作り付けの給湯器のサーモスタット装置はテスト水温が標準的な条件を満たすことを保障する。高圧水は周波数変換による高圧水ポンプによって供給され、水ジェット機で行く流れはタッチ画面で前もって調整することができる。

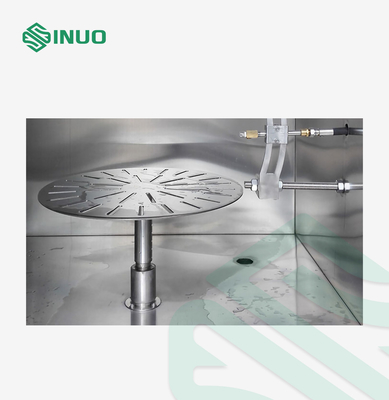

4. テスト部屋はすべての実用向きの方向からエンクロージャを作るために1r/minの回転速度で運転するモーターによって回転に回転盤が、回転盤引き起こされる吹きかかる装備されている。
5. 給湯器、一定した温度、水圧、水流、c水スプレーの時間、周期プログラム プロセスおよび回転盤の回転行為は電気制御キャビネットによって制御される。
適用: 道のvechiles、ランプ、オートバイおよび他の部品高圧の下で確認するためおよび程度IPX9 （IPX9K）でジェット機で行く温度水の部品の保護性能を。
主義: エンクロージャがIEC 60529図7、8および9.に示すように標準的なテスト ノズルからの水の流れとすべての実用向きの方向から吹きかかることをことを水ジェット機で行く速度達する給水流れ、温度および圧力のことを制御によって標準的な必須の価値に確認しなさい。
