| ブランド名: | Sinuo |
| モデル番号: | SN448 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 60529 IPX5 IPX6強い水スプレーの試験装置の開いたタイプ
従った標準及び節
保護のIECの60529:2013 「エンクロージャ（IPコード）によって」IPX5及びIPX6提供される程度。
装置の概観

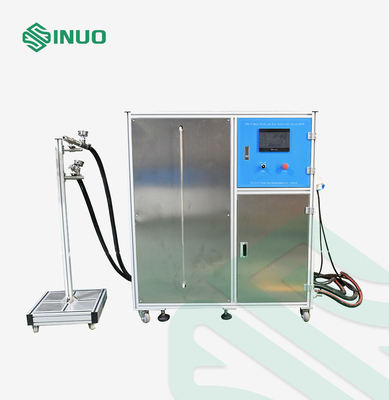

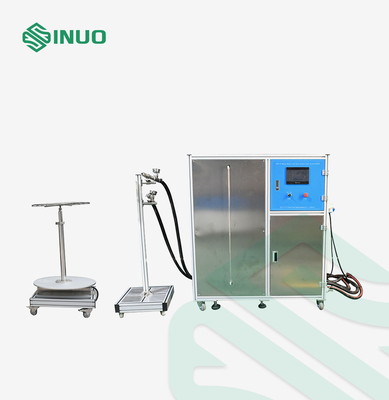

構造:試験装置はノズルのためのウォーター ジェットのメカニズム、電気制御キャビネット、水貯蔵タンク、サポート、および回転盤から成っている。サンプルは標準的なテスト ノズルからの水の流れとすべての実用向きの方向からエンクロージャを作るために1r/minの回転速度で運転するモーターによって回転に回転盤に、回転盤引き起こされる吹きかかる置かれる。電気制御部品および水貯蔵タンクは統合される。この全システムは開いた構造を採用する。
サンプルおよび制限: 電気および電子プロダクト、自動車、オートバイの部品、コミュニケーション プロダクト、家庭用電化製品、屋外の照明および信号装置、等
適用: 電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能を程度IPX5およびIPX6でウォーター ジェットの下で確認するため。
主義: エンクロージャがIEC 60529図6.に示すように標準的なテスト ノズルからの水の流れとすべての実用向きの方向から吹きかかることをことをウォーター ジェットの速度達する給水の流れのことを制御によって標準的な必須の価値に確認しなさい。
使用環境:
電源:AC380V±5%/50Hz、5KVA、またはマッチの顧客のローカル電源の条件。
使用場所:温度15-35の° Cの相対湿度25%-75%の大気圧86 | 106kpa （860のmbarは照明が-1060のmbar）、地面平らである必要があるそこにおよび防水漏出スイッチ（またはソケット装備され）水取入口および排水機能はよいべきである。
水源:クリーン ウォーターは水クリーニング フィルターが装備されている不純物なしでまたは水道水を。
技術的な変数
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム |

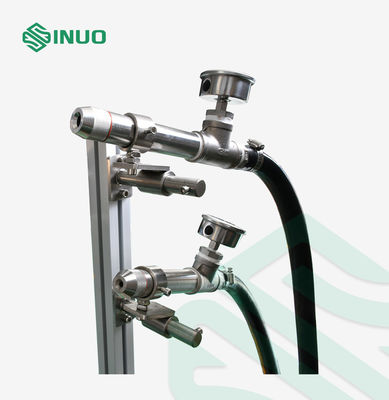

| ノズルの内部直径 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| 水スプレーの流動度 | IPX5:12.5±0.625L/min;IPX6:調節可能な100±5 L /min、手動で（ロタメーター） |
| ウォーター ジェットの間隔 | 2.8m （（ノズルからの回転盤の中心の表面、標準への間隔は2.5-3mを要求する） |
| ウォーター ジェットの方向 | 角度はサポートの調節によって調節可能である場合もある |
| ノズルのための固定方法 | サポートに機械的に固定 |
| 圧力計 | 0~0.25MPaは、表示することができる |
| テスト持続期間 | 0.01S~99.9minは、前もって調整することができる（標準は1min/mの²か最低を多分要求する:3分） |
| 回転盤 | 直径:Φ600mmの回転速度:1r/minの軸受け容量:≤50キログラム |

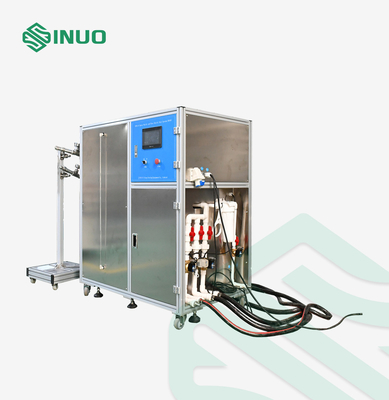

| 水貯蔵タンク | この試験制度は開いたタイプ構造を、テスト水リサイクルされない採用する。試験制度はおよそ500Lステンレス鋼水貯蔵タンクが装備されている。水貯蔵タンクは水位の浮遊物弁が水入口を自動制御ために装備され効果的にポンプが水を乾燥して傷つけられた当然になることを防ぐことを高低の水位警報検出、持っている。 |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護。 |
