| ブランド名: | Sinuo |
| モデル番号: | SN8819 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

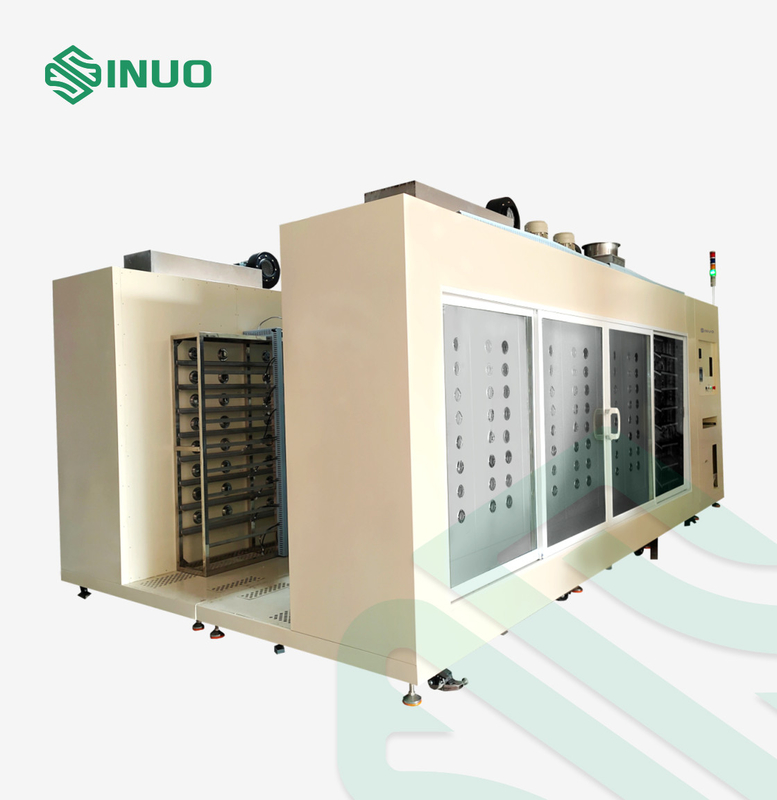

スクリーンの高温老化する試験装置
従った標準及び節
スクリーンの高温老化する試験装置はIEC 60068-2-3、MIL-STD810D、MIL-STD810、MIL-STD883C、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-14および等の標準的な条件に従って設計され、製造される。
装置の概観
高温条件の下で老化するテストをスクリーンの老化することを使用する。高度および成長した技術を採用して、この装置にシステムのよい動的質を保障できる適度な構造設計がある。指定制御システムのアクチュエーターに高精度、よい信頼性および速い応答の利点がある。この装置は使いやすく、作動し、そして維持する。固定してそして確実に全マシン ラン。
技術的な変数
| 全指定 | プロセス フロー | スクリーンおよび確認の→closeのドアのLoading→の回転および冷却し、荷を下すtest→manual点検→を老化させる熱する→。 |
| 装置の間違い | 設計デッサン≤±5cmの全面的な装置の形そして間違いの実寸 | |
| 基本指定 | 主要な単位のサイズ | 5600 * 3000* 2550mm （L*W*H） （デッサンのサイズに応じて） |
| トロリー単位重量 | ≤85KG | |
| 内部組織 | 装置の内部メカニズムは支持ガラス/プロダクトのフィルム材料への損害を与えてはならない。 | |
| 実用温度範囲 | 包囲されたtemperature~80℃ （満載操作の状態） | |
| 温度の正確さ | ±0.5℃ | |
| 温度の均等性 | （負荷無しで時） 50℃±2℃、 | |
| （負荷無しで時） 60℃±3℃、 | ||
| 炉の外の最高温度 | ≤30℃ | |
| 冷却するの時温度の/上昇 | 室温は30分以内の80℃に上がる（満載操作の状態で） | |
| 室温は15分以内の働く温度（60℃）に上がる | ||
| 15分以内の働く温度（60℃）への（室温+10℃） | ||
| 温度の上昇が終わった後、温度の均等性は10分（負荷無し）以内の条件に達する。 | ||
| 装置の構造 |

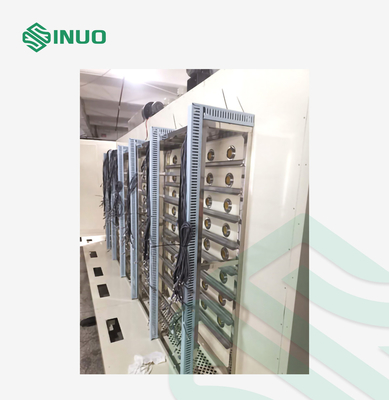

装置は4つの独立したキャビティによって接続され、結合される、各キャビティは温度調整システムを含み、装置は4つの移動のトロリーが装備されている（参照にバイヤーが提供する次元のデッサンに応じて）; 単一の内部部屋のサイズ:4200*600*1600mm （L*W*H）は、外的な部屋次元デッサンを示す。 |
|
| 負荷軸受け | 単一のフィートのための負荷軸受け:≤1t/point. | |
| 単位面積ごとにLoad-bearing:≤1t/mの² | ||
| 騒音 | 装置の外の500mm区域の働く騒音:≤75dB. | |
| 最下の滑車 | 底に滑車がなければならない | |
| コントローラー | 操作制御パネルの高さ | 1500mm±80mm |
| コントローラ機能 | 温度警報、過熱制御;温度順序の時間の設定:温度の老化する時間を置き、温度の上昇のカーブを置くプログラム可能な設定の温度 | |
| 温度調整の単位 | 温度のレコーダー。リアルタイムの温度を監察できる温度の記録ポイント（10）、 | |
|
操作インターフェイス |
操作の権限の3つのレベルが付いている英国インターフェイス、 | |
| ソフトウェアに警告のメモがあり、実際のプロセス変数が一定の範囲を超過する場合警告がある | ||
| ソフトウェアは内部連結のメカニズムがある必要がある | ||
| ソフトウェアは温度の上昇のカーブを置き時間および温度は調節することができる | ||
| 炉ボディが熱され、温度の均等性が条件に達する場合、炉ボディは驚かし、人員は点検するために思い出す | ||
| 炉ボディ テストは行われる場合、自動的に冷却する。温度は設定値に落ちる場合、スクリーン ライトを驚かし、保つ | ||

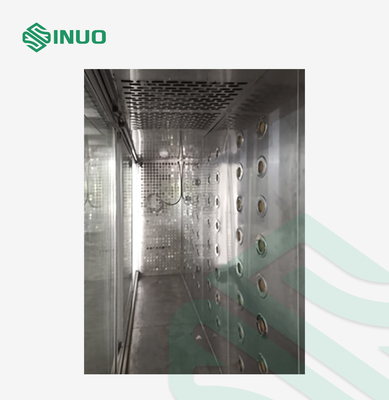

| 装置材料 | 部屋材料 | 内部部屋:ステンレス製304厚さは0.8mmである。 |
| 外的な部屋:stovingのニスが付いているA3板、厚さは1.2mmである。 | ||
| 熱絶縁材:グラス ウール/泡材料;厚さ≥50mm | ||
| 安全システム | 安全保護機能 | 主力供給の積み過ぎの保護、異常なモーター関係の保護、過熱保護、モーター積み過ぎの保護、リレー過熱保護センサー、煙探知器 |
| 安全指定 | 装置のドアの位置は処理の間に感じられる;そこに装置の前部の観察窓がある | |
| 装置のドアが操作の間に開くとき警報機能がある | ||
| 装置は非常停止スイッチおよび電気耐火性材料が装備されている。 | ||
| 装置は休止スイッチを備えている:休止スイッチが押される時、機械行為停止および警報;休止スイッチが解放されるとき、機械行為は起源に戻る。 | ||
| そこに中間でページの通路のドアがある、ドアが内部に閉まるときドアが内部に開く、ライトは消えている時にライトはあり | ||
| 各単位は空気スイッチがなければならない;どのボタンでも押されるとき、関連装置の電源は遮断器によって消えなければならない。 | ||
