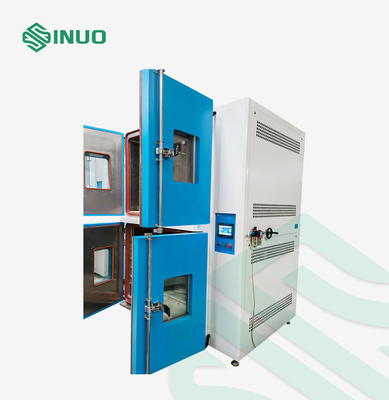

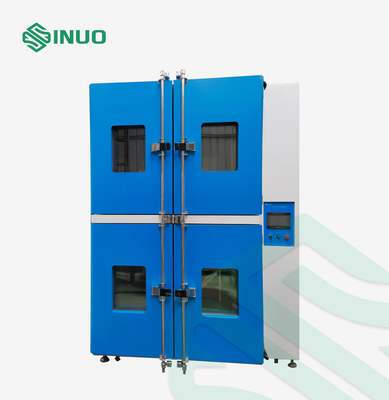

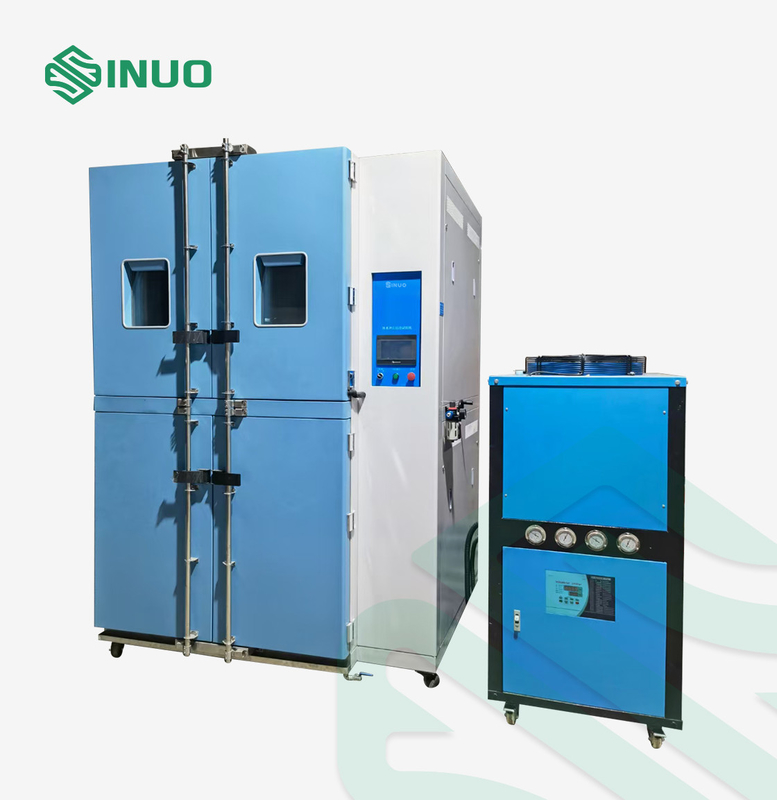

水しぶきの環境試験の部屋とのISO 16750-4の熱衝撃

水しぶきの環境試験の部屋とのISO 16750-4の熱衝撃

ブランド名: Sinuo
モデル番号: SN8812
MOQ: 1
支払条件: T/T
供給能力: 10セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
ISO 16750-4
内法:
カスタマイズすることができる
周期の数:
100
水温の部屋の温度較差:
0℃~4℃
温度の決断:
0.1℃
温度の均等性:
±2℃
液浸試験周期:
10の周期
液浸試験の液体:
脱イオンされた水
パッケージの詳細:
合板の箱
供給の能力:
10セット/月
ハイライト:

ISO 16750-4の環境試験の部屋

,

水衝撃は環境試験の部屋をはねかける

,

潜水雨テスト部屋

製品説明





道路車両の電子工学のためのISO 16750-4の氷水の衝撃試験装置





従った標準及び節


ISOの16750-4:2013の道路車両—電気および電子機器のための環境条件そしてテスト—部4:6.を計算する気候上の負荷節5.4図4。



装置の概観


氷水の衝撃+液浸試験統合された装置はISO 16750-4:2013clause 5.4、等の標準的な条件に従って設計され、製造される。

このプロダクトは交通機関、貯蔵または使用の間に異なった周囲温度の下で洗い流すことに服従するかもしれないプロダクトのために適している。水は大雨から、風および大雨か、はねかける散水装置か、車輪か洗い流すまたは激しい波来る。パフォーマンス インジケータおよび質管理のため。



技術的な変数



内部の部屋のサイズ

1000*1000*1000 (W*D*H)

カスタマイズすることができる

外の部屋のサイズ およそ1800*1450*1965mm (実寸に応じるW*D*H)、
氷水のしぶきテスト変数
周期の数 100つの周期
Tmaxの保留時間のTh DUTの温度安定が達されるまで1hまたは
転移の持続期間 <20s>
テスト液体 ISO 12103-1に従う3%良いアリゾナの塵が付いている脱イオンされた水;5% NaCLは加えられるかもしれない(ユーザーによって提供されて)
水温 0℃~+4℃ (冷凍の圧縮機+水ポンプをかき混ぜる)
温度の決断 0.1℃
温度の変動 ±0.5℃
温度の均等性 ±2℃
環境条件を使用しなさい 周囲温度はテスト部屋にサンプルがないこと+25℃、相対湿度である85%R.Hの条件の下で測定される価値と等しいかまたはそれ以下である。

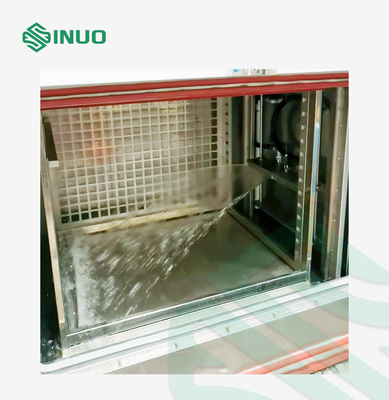

水流 (3L~4L)/3s (しぶきの持続期間)
ノズルの数 3 PCSの各ノズル300mm間のスペース
しぶき方法 ノズルはサンプルに水平に吹きかける
DUTのオリエンテーション 車でように
ジェット機およびDUTの表面からの間隔 325±25mm (水はDUTの完全な幅に加えられる)
液浸試験
周期の数 10の周期
Tmaxの保留時間のTh DUTの温度安定が達されるまで1hまたは
転移の持続期間 <20s>
テスト液体 脱イオンされた水;5% NaCLは加えられるかもしれない(ユーザーによって提供されて)
水温 0℃~+4℃
温度の決断 0.1℃
温度の変動 ±0.5℃
温度の均等性 ±2℃
液浸の時間 5分
DUTのオリエンテーション 車でように
装置の構造
部屋材料

内部の部屋材料:厚いSUS316#のステンレス鋼1.2mm

外の部屋材料:厚いSUS304#のステンレス鋼1.0mm

給水 それは水道水の管に直接接続することができ給水圧力は≧2kgf/cm2である要求される

泥水準備

(ユーザーによって装備されていて)

泥水は3%アリゾナの粉(ノートである:顧客がテストのために中型の脱イオンされた水を使用する必要があったらあなた自身の純粋な水機械を持って来なさい)
安全防御装置
スプレーの水ポンプ 積み過ぎ、短絡の保護
電源 漏出保護、積み過ぎおよび短絡の保護
モーターをかき混ぜること 積み過ぎ、短絡の保護
電源の状態および電源 AC380V±10%V (三相五線式);50Hz
