ブランド名: | Sinuo |
モデル番号: | SN887 |
MOQ: | 1 |
価格: | Customized |
支払条件: | T/T |
供給能力: | 20セット/月 |

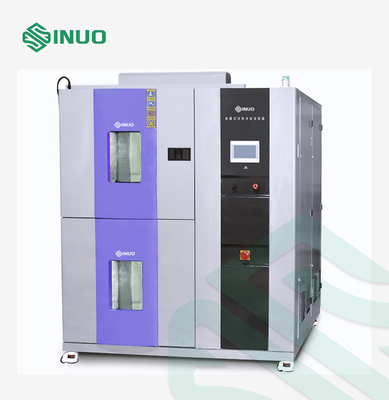

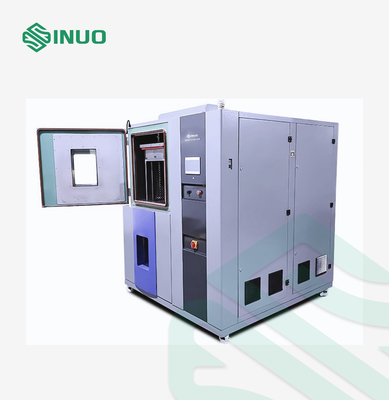

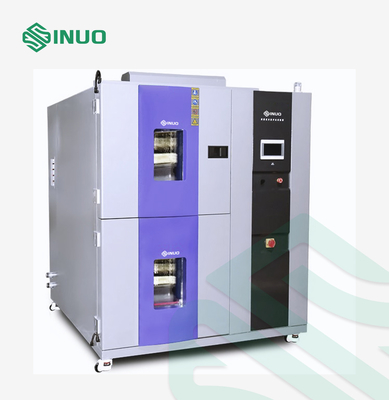

冷たい2つの地帯および熱い熱衝撃気候上テスト部屋
従った標準及び節
IECの60068-2-1:2007、環境のテスト部分2-1:テスト テストA:、IDT冷たい
IEC 60068-2-2:電気および電子プロダクト部分2のための1974環境テスト:テスト方法テストB:乾燥した熱
IECの60068-2-14:1984、基本的な環境テストのプロシージャ部分2:テスト テストN:温度、IDTの変更
MIL-STD-883および等。
装置の概観

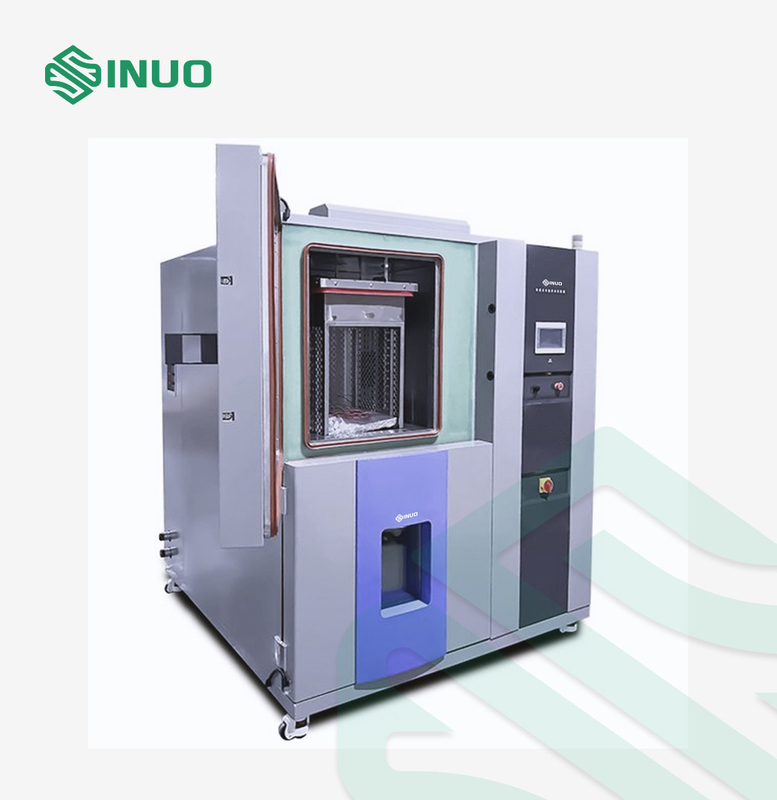

2つの地帯の熱衝撃テスト部屋はまたバスケットのタイプであるために熱い呼ばれ、冷たい衝撃試験の部屋、2部に分けられる:高温地帯および低温の地帯。テスト プロダクトはバスケットに置かれる。テスト プロダクトはバスケットの移動によるバランスの影響のための高温地帯か低温の地帯に動く。テスト プロダクトはテストの間に動的である。
この2地帯の熱衝撃テスト部屋が非常に高温および極端に低い温度の連続的な環境で瞬時に耐えることができる複合材料テストするのに使用されているか物質的な構造を。 熱拡張および収縮によって与えられる短い時間の化学変化か物理的な損害をテストするため。適当な目的はプロダクト改善のためにまたは参照基礎として使用することができる金属、プラスチック、ゴム、電子工学および他の材料を含んでいる。
技術的な変数
モデル | SN887-70 | SN887-100 | SN887-150 | SN887-252 |
内部箱のサイズmm (W*H*D) | 500×350 ×400 | 500×400×500 | 600×500×500 | 700×600×600 |
次元mm (W*H*D) | 1500×1970×1900 | 1500×1740×2300 | 1620×2040×2450 | 1850×2300×2500 |
温度の衝撃の範囲 |
:- 40~+150℃、B:- 55~+150℃、C:- 65~+150℃ 3つは上で任意またはカスタマイズされて |
|||
低温区域の低温貯蔵の温度較差 |
:- 10℃~-50℃;B:- 10℃~-65℃;C:- 10℃~-75℃ 3つは上で任意またはカスタマイズされて |
|||
高温区域の保管温度の範囲を熱しなさい | +50℃~+180℃ | |||
衝撃の回復時間 | 5minについて | |||
高低の温度の影響の一定した温度の時間 | 30minより多く | |||
バスケットのhangeoverの時間 | ≤8S | |||
高温設定 | +60℃ | +150℃ | |||
低温の設定 | -65℃ | -10℃ | |||
サンプル区域の温度の変動 | ±0.5℃ (一定した温度で) | |||
温度の正確さの範囲 | 正確さの配置:±0.1℃の徴候の正確さ:±0.1℃の決断:±0.1℃ | |||
温度の偏差 | ±2°C (負荷、一定した州無し) | |||
温度検出器 | 高精度のクラスpt100温度 | |||
冷却剤 | R404a、r23 | |||
内部箱材料 | Sus304ステンレス鋼の版 | |||
外箱材料 | A3は鋼板静電気の両面のスプレーを冷間圧延した | |||
絶縁材 | 断熱材の綿と堅いウレタン フォーム | |||
円の方法 | 遠心ファン | |||
ヒーター | ニッケルのはんだの合金の電気ストーブ | |||
冷却方法 | 滝の冷凍(Bitzerのドイツのsemi-hermetic圧縮機を使用して) | |||
コントローラー | 7インチ色lcdのタッチ・コントロール スクリーン+ plcモジュール | |||
バスケット | 作り付けの2つの棚 | |||
連続した力 | 9~30kwについて(pidの操作、暖房および冷却に従って自動的につけられる) | |||
電源 | 380v±10%v;50hz;三相四線式+グラウンド ワイヤーは、保安用接地の抵抗4ωよりより少しである | |||
保護システム | 電源段階の損失および段階の順序の誤りの保護、漏出保護、ヒーターの過熱保護、ヒーターの短絡および他の過電流保護。 |
特徴
1. 高低の温度帯の縦の2地帯の構造、周期プロセスは自動的に制御され、ドエルおよび転換の時間は調節可能である。 それは2部に分けられる:高温区域および低温区域。テスト サンプルは移動式バスケットに置かれる。それは独特な熱貯蔵および低温貯蔵の構造を採用する。シリンダーは冷たく、熱い温度の衝撃試験を完了する熱く、冷たいタンクで上下に上下に動くためにバスケットを運転する。
2. テスト サンプルは負荷にテスト穴を通してワイヤーで縛ることによって接続することができ大規模な色のタッチ画面は操作をである容易し、作動の状態は一目で明確である。
3. 環境に優しいrefiregant、版の冷たい熱交換器および二進超低い温度の冷房装置が付いている十分に封じられた輸入された圧縮機を採用する。
4. 高温、低温および冷たく、熱い衝撃の3つの機能は独自に置くことができる。それは自動的に事前に冷すことができたり一定の作業指示に従っておよびスタンバイ予備加熱する;そして周期の数を置き、時を霜を取り除けば、自動的に(手動で)霜を取り除きなさい。
