IEC 61851の電気自動車の供給装置EVSEの機械強さの衝撃試験装置
従った標準及び節
この機械強さのinpactの試験装置はIEC 61851-1に2017年節12.11の標準従った。
技術的な変数
制御および操作 | PLC制御、7インチ色のタッチ画面制御、リモート・コントロール リモート・コントロール。 |
ドライブ モード | モーター+減力剤のメカニズム |

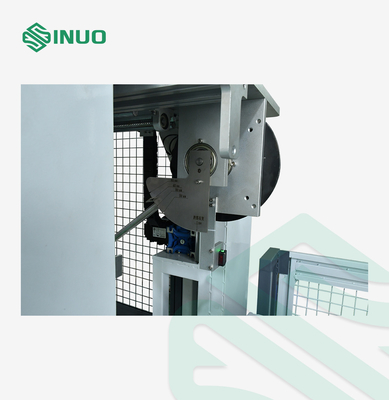

振子の影響 | |
影響力 | 標準的な5J (10J、任意20J、50J) |
振子の多くの正確さ | ±1% |
影響のハンマーの同等の固まり | 1.7kg (5つのkg、5つのkgは、10のkg任意である) |
影響のハンマーの形態 | 球形の影響のハンマー |
振子殴打ポイント高さの調整範囲: | サンプルに従ってカスタマイズされる |
Pedulumの腕の高さの調整範囲 | 200-500mm |
調整範囲を締め金で止める標本 | サンプルに従ってカスタマイズされる |
インパクト ポイントの高さ調節 | 電気調節可能 |
影響の数 | 0-9999回は前もって調整することができる |
状況表示 | LEDの表示器 |
振子の高さ(エネルギー)の調節 | 手動調節 |
振子の位置 | 電磁石の吸着 |
振子解放 | 無線リモート・コントロールまたはタッチ画面操作 |
インパクト ポイントの高さ調節方法 | 無線リモート・コントロールまたはタッチ画面操作 |
保証 | 360°万能の安全保護、二次影響を防ぐ自動電気ブレーキ |
縦の影響 | |
影響力 | 標準的な5J (10J、任意20J、50J) |
設置方法 | シュモクザメは電磁石によって吸着され、水路はねじ込みのタイプである |
解放方法 | 制御、電磁石の瞬時解放にボタンをかけなさい |
ハンマー解放 | リモート・コントロール |
高さ調節方法 | リモート・コントロール |

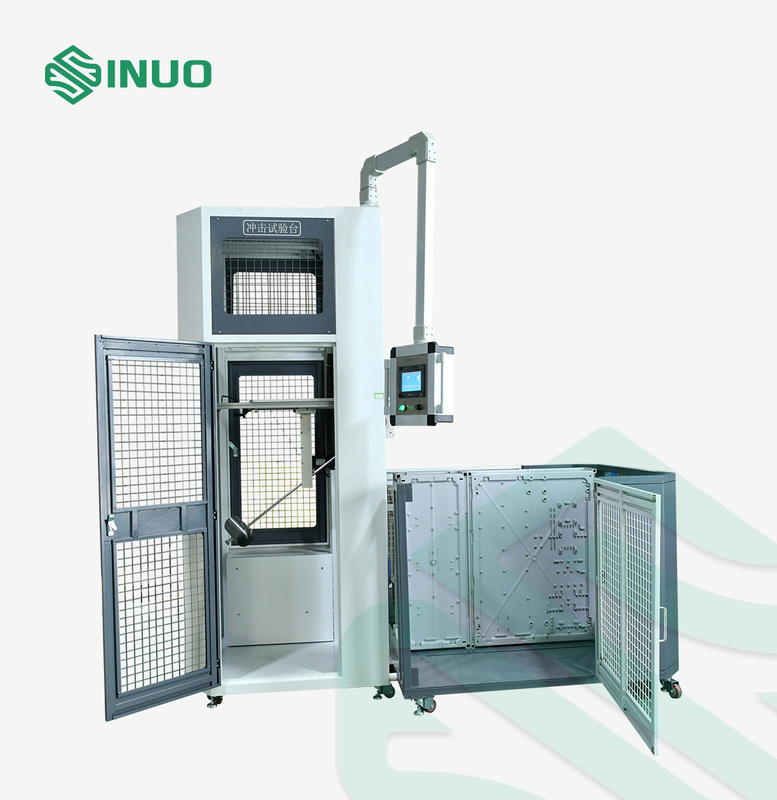

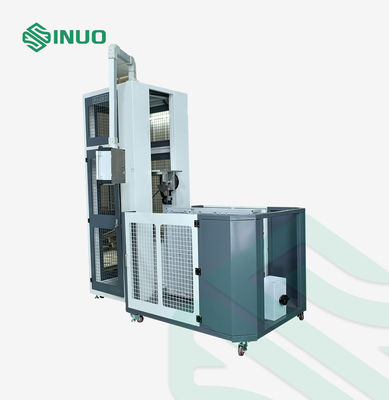

装置の概観
1. 主な目的:この装置は2種類の衝撃試験の器具で構成され、EVSEの貝の衝撃試験を行うのに2種類の機械強度テスト方法が使用することができる。
2. 設置サンプル:単一のサンプルの取付けは1minよりより少しである
3. 適当なサンプルの大きさ:
最低(長さの×の幅の×の高さ、単位mm):サンプルに従ってカスタマイズされる
最高(長さの×の幅の×の高さ、単位mm):サンプルに従ってカスタマイズされる
4. 影響エネルギーは電磁石を通した振子の解放によって形作られる;そしてそれに二次影響を防ぐ自動電気ブレーキがある;
5. 装置はPLCによって、タッチ画面によって制御されてリモート・コントロール制御され、殴打ポイントの高さは電気上昇によって調節することができる;
6. 顕著な高さの調節および顕著な要素の解放は遠隔に制御することができる
7. サンプル土台の座席は高力および耐衝撃性の特徴がある高力鋼板およびチャネルの鋼鉄によって溶接される。テストされるべきサンプルは手動ねじ棒によって固定される。
