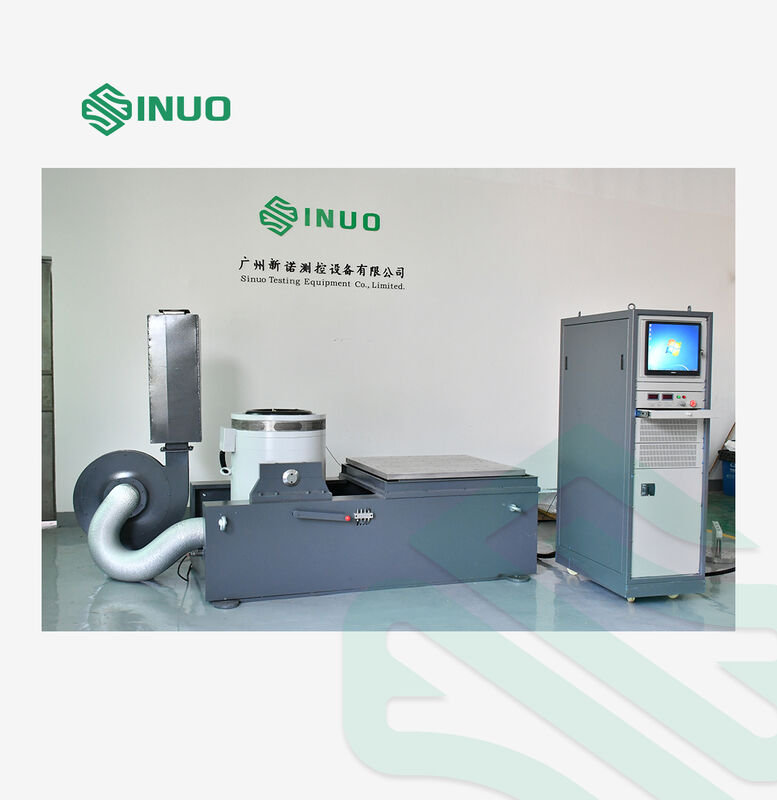

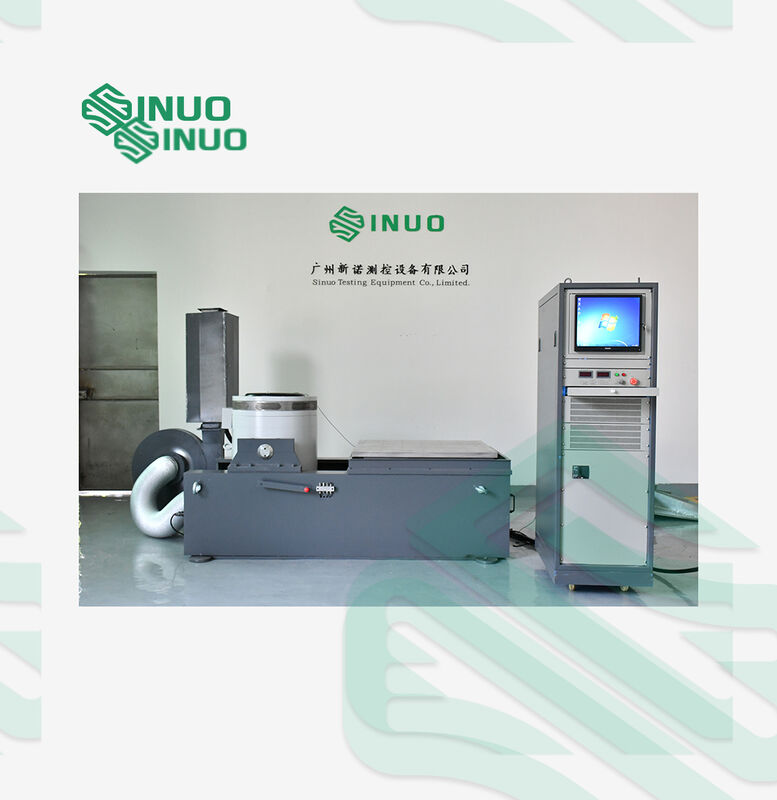

IEC 60068 環境試験用振動シェーカー

IEC 60068 環境試験用振動試験機

製品アプリケーション

お客様の製品は、実際の使用におけるストレスにどのように耐えるでしょうか？ 振動試験は、その答えを提供し、自動車、航空宇宙からエレクトロニクスに至る市場での成功に不可欠な耐久性と信頼性を保証します。

Sinuoは、お客様と協力して、お客様に合わせた振動試験ソリューションを提供します。 当社は、標準的なコンプライアンス（GB、GJB、UL、IEC、ASTMなどに対応）を超え、お客様固有のアプリケーションの課題に焦点を当てます。 当社の目標は、お客様が市場投入までの時間を短縮し、製品の品質を向上させ、揺るぎない信頼性に対する競争力のある評判を築くために必要な正確な試験能力を提供することです。

振動試験システム構成

1. お客様から提供された試験条件;

2. 試験タイプ：正弦波スイープ; ランダム; ショック

3. 周波数応答範囲： 1-3000Hz

4. 公式：

機器の原理図

機器の技術パラメータ

1 A20S34電磁励振発生器：

1.1最大正弦波励振力：2200 kgfピーク

1.2最大ランダム励振力：2200 kgf RMS

1.3最大衝撃励振力：4400 kgf

1.4周波数範囲：1-3000 Hz

1.5ペイロード：300 kg

1.6最大変位：51 mm P-P

1.7最大速度：2.0 m/s

1.8最大加速度：100G（980 m/s²）

1.9 一次共振周波数：2600 Hz±5%

1.10 振動絶縁周波数：2.5 Hz

1.11 可動コイル径：Ф340 mm

1.12可動コイル重量 :22kg

1.13テーブルへのネジ:17×M10

1.14磁束漏れ:＜10ガウス

1.15機器サイズe：L 1080mm×W 920mm×H 950mm（垂直テーブル）

1.16機器重量 :1920Kg（水平スライドテーブルを除く）

2 LA-24Kデジタルスイッチングパワーアンプ：

2.1 出力電力：20KVA

2.2 出力電圧：120V

2.3 出力電流：200A

2.4 アンプ効率 :≥90%

2.5 スイッチング周波数：116KHz

2.6 SNR：≥65dB

2.7 ノイズ：≤70dB

2.8 アンプ重量：500KG

2.9 アンプサイズ：W600mm×D 900mm×H 1280mm

3 サーボ保護システム

機能：温度、風圧、過変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、論理故障、入力相損失

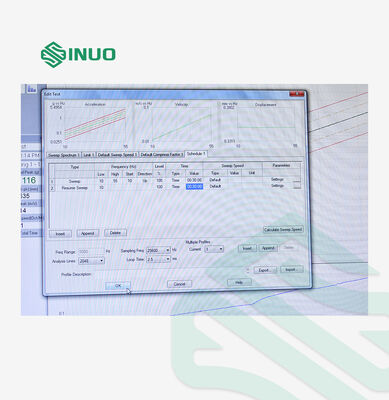

4 デジタル振動コントローラーVCSusb-2

4.1 ハードウェア構成：2つの同時入力チャンネル、1つの出力チャンネル

4.2 制御機能モジュール：正弦波、ランダム、古典的な衝撃

4.3 制御コンピュータ：17インチLCDモニター、キーボード/光学マウスを備えたオリジナルブランドのコンピュータ

4.4 ソフトウェア：英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析など。 WORDテストレポートを自動的に生成できます。 信号とデータを表示、保存し、テストパラメータを設定し、機能を分析できます。

4.5 オペレーティングシステム：Windows

4.6 加速度センサーLAB：周波数範囲：1-12000Hz

   感度：30pc/g

温度範囲：-40 - 160℃

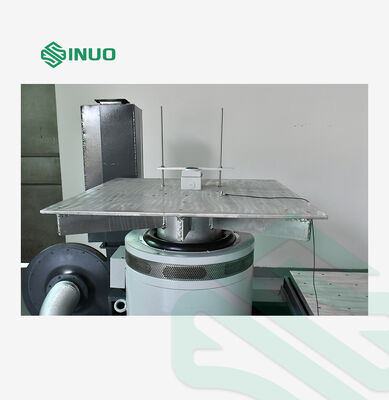

5 VT120垂直拡張テーブル

5.1 材質：マグネシウム合金、表面硬質陽極酸化処理

5.2 テーブルサイズ：1200mm×1200mm

5.3 固定穴：M8ステンレス鋼ねじスリーブ、耐久性と耐摩耗性

5.4 上限使用周波数：正弦波400 Hz、ランダム2000 Hz

5.5 重量：約145KG

6 HG120水平オイルフィルムスライドテーブル

6.1 材質：マグネシウム合金、表面硬質陽極酸化処理

6.2 テーブルサイズ：1200mm×1200mm

6.3 固定穴：M8ステンレス鋼ねじスリーブ、耐久性と耐摩耗性

6.4 上限使用周波数：正弦波400 Hz、ランダム2000 Hz

6.5 重量：約151KG（接続ヘッドなし）

7 B752S冷却ファン（サイレンサーを含む）

7.1 ファン電力：7.5KW

7.2 ファン風量：67.5m³/分

7.3 ファン圧力：0.067kgf/cm2

8 電気的要件

8.1 電源：3相380V/50Hz、35 KVA

8.2 圧縮空気：0.6Mpa

8.3 接地抵抗：≤4Ω

デジタル振動コントローラーの主な技術パラメータ
