| ブランド名: | Sinuo |
| モデル番号: | SNEBP |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

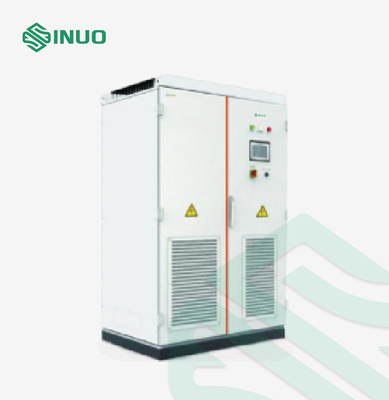

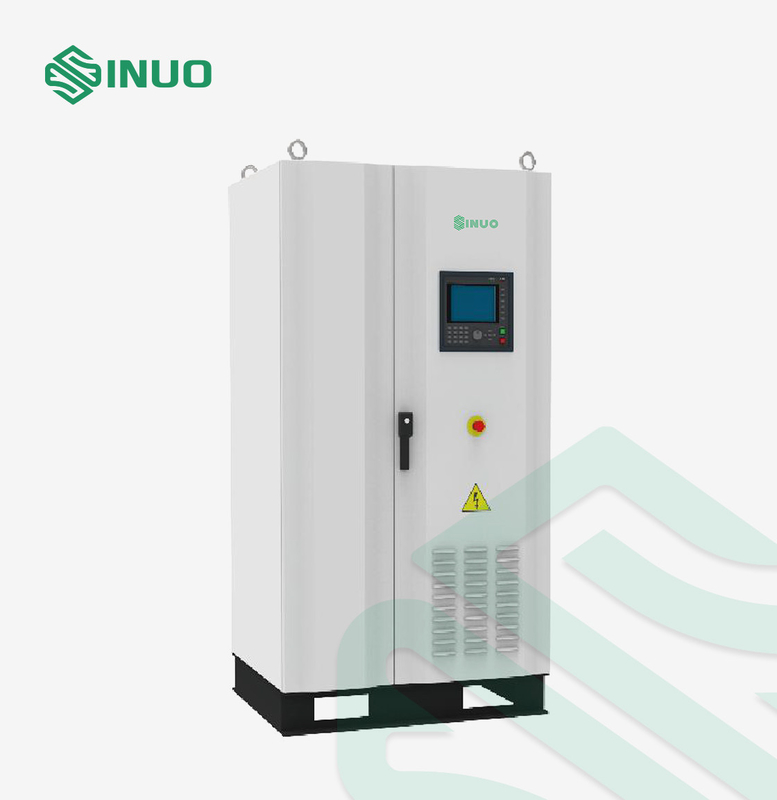

電気自動車のフィードバックの電力網のシミュレーター

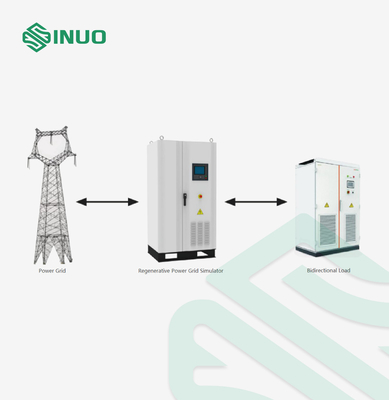

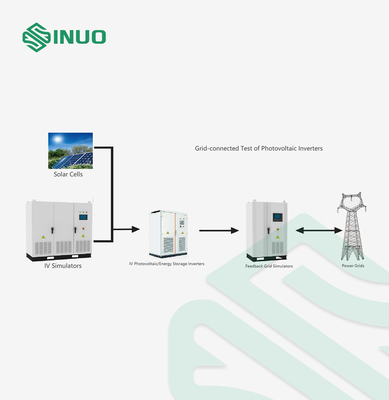

SNEBPシリーズ再生格子シミュレーターは格子関係の性能試験のために充満山、エネルギー蓄積 インバーター、光起電インバーター、風カエネルギーのコンバーターおよび他のプロダクトのような新しいエネルギー産業で使用される。プロダクトの入力端はデジタルPWMの改正の技術を採用し、出力端は独立したデジタル高周波インバーター技術を採用する。それに格子に完全なエネルギー フィードバックが、高い入力パワーの要因、低い格子汚染、高出力の波形の質、速い動的応答および三相個々の調節および他の利点ある。
主な特長
1。 多数の出力モードを使って、強力な機能:
（1つの）三相標準的なモード:標準的な三相電圧出力;
（2）三相不均衡なモード:三相電圧は独自に置かれ、三相位相角は0.0°から359.9°に調節可能である;
（3）平行単相モード:強力な単相出力への三相並列接続;
2. 三相モード出力は広範囲の電力網の異常なシミュレーション機能の三相減結合の設計を、採用したものだ:格子ゆがみ、格子変動、三相不均衡、等および2-40の倍音は調和的なモードで重ねることができる;
3. 格子に100%のエネルギー フィードバックを実現する4象限儀操作機能と装備されている;
4。 それはNB/T32004-2013標準によって指定されるテスト条件によって低い（ゼロ）電圧乗車に会い性能による低い（ゼロ）電圧乗車は信頼でき、低電圧で負荷と共鳴しない。
5. 国民の標準によって指定されるテスト条件によって高圧乗車に会いなさい;
6. 動的応答の速度は速く、電圧突然変異の応答時間は20msの内にある;入力パワーの要因は高く（≥095）、入力電流のゆがみは低い（<5>
7. 自動ロック機能によって偶然接触によって引き起こされる事故か危険を防ぐために、キーボードは自動的に一定の間隔で締まる。
8. 8インチ色のタッチ画面はタッチ画面を通して、すべての操作実現することができる出現は絶妙である、操作は便利であり、数キー、ファンクション キー、ノブ、等が装備され、操作は多様化する;
9. 測定機能は電圧、現在、ピーク電流、頻度、アクティブな電源、皮相電力、力率、電圧波高因子および他の電気エネルギー変数を測定する完全、ことができる:
10. 時機を得た処理のための内部電圧の人工知能の監視（Alモニター）機能を使って、実時間監視、現在、温度および他の変数、すぐに異常な状態警報およびプロンプト;
11. ブラックボックス機能を使うと、より遅い観覧および維持のために便利であるそれは異常な状態の下に自動的にオペレーティング パラメータを記録できる;
12. 主要なコンポーネントは質で信頼でき、安定した、そして耐久国際的な第一線の有名なブランドである
13. 主要経済指標は多数の差益、電圧圧力、現在の圧力と設計され、熱生成は厳密なタイプ テストを経た。全機械は高い信頼性および長い生命を過す;
14. 通信用インタフェースはRS232の標準、RS485、GPIB、イーサネット、アナログ制御、等選ばれる来る。
適用
| 機能操作 | |||||||||
| 梯子のプログラミング | 9999のステップ | ||||||||
| ステップ プログラミング | 100つのステップ、999999の周期 | ||||||||
| 勾配のプログラミング | 100つのステップ、999999の周期 | ||||||||
| 低い（ゼロ）電圧乗車 | それは世界の多くの国の標準を模倣でき最低の応答時間は≤20msである | ||||||||
| 高圧乗車 | それは世界の多くの国の標準を模倣でき最低の応答時間は≤20msである | ||||||||
| 波のフォーマット | 正弦波か倍音（重ねられる2~40th調和的） | ||||||||
| 実時間調節機能 |
1. 通常モードの開始の州では、数キーによって出力電圧および頻度設定値を、増加および減少キーおよびノブ調節できそれらをすぐに更新する
2. 通常モードが活動化させるとき、出力波形のフォーマットはすぐに転換し、更新することができる;通常モードの10の切り詰められたグループ; |
||||||||
| 速い移動 | 調和的なモードの10の切り詰められたグループ; | ||||||||
| 保護機能 | |||||||||
| 積み過ぎ容量 |
105% 110% 200%年 300% |
||||||||
| 回線保護装置 | 過電流、積み過ぎ、短絡の保護、過熱保護、出力過剰の下電圧、段階の損失の保護、バス過剰の下電圧、出力電力接触器自動旅行の保護 | ||||||||
| ソフトウェア保護 | 人工知能の監視（Alモニター）機能、ブラックボックス機能、自動ロックのキー ロックの保護 | ||||||||
| リモート インターフェース | |||||||||
| 通信用インタフェース | 標準:任意RS232:RS485、GPIBのイーサネット | ||||||||
| リモート・コントロール | 任意:アナログ制御の港 | ||||||||
| 入れられた変数 | |||||||||
| 入れられた段階数 | 三相four-wire+PE | ||||||||
| 入れられた電圧範囲 | 380v 57v （l-l） | ||||||||
| 入れられた周波数範囲 | 45~65hz | ||||||||
| 入力パワーの要因 |
>0.97 （入力評価される電圧は、50%-100%評価された現在を入れた） >0.95 （入力評価される電圧は、10%-50%評価された現在を入れた） |
||||||||
| 入力電流のゆがみ | <5> | ||||||||
| 労働環境 | |||||||||
| 実用温度 | 0-40℃ | ||||||||
| 働く湿気 | 20-90% RH （不凝縮） | ||||||||
| 容積および重量 | |||||||||
| 次元（w*h*d mm） | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| 重量（kg） | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
技術的な変数
| 製品名 | 電気自動車のフィードバックの電力網 | |||||||||
| プロダクト数 |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| 出力/吸収容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| 基本的な機能 | ||||||||||
| 出力機能 | 広範囲の電力網のシミュレーション機能を使って | |||||||||
| フィードバックの能力 | 格子への100%のエネルギー フィードバックの機能を使って | |||||||||
| 分離機能 | 作り付けの分離の変圧器 | |||||||||
| 負荷力率 | +1.0~1.0 | |||||||||
| 配線 | 入力:三相四線式の出力:三相四線式/単相二線式（出力モードに従う自動スイッチ） | |||||||||
| 出力パラメータ | ||||||||||
| 出力段階の数 | 三相四線式か単相二線式 | |||||||||
| 出力モード | 三相標準的なモード、三相不均衡なモード、平行単相 | |||||||||
| 出力電圧 | 0.0~ 300.0V （L-N） | |||||||||
| 電圧設定の正確さ | 正確さ:≤0.5%の決断:0.1V | |||||||||
| 三相標準的なモード、三相不均衡なモード | ||||||||||
| 評価される流れ | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| 平行単相モード | ||||||||||
| 評価される流れ | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| 出力頻度 | 45.00~ 65.00Hz | |||||||||
| 頻度設定の正確さ | 正確さ:0.02%の決断:0.01Hz | |||||||||
| 頻度安定性 | ≤0.02% | |||||||||
| 電圧ゆがみ（VTHD） | <1> | |||||||||
| 点爆時間 | <2ms> | |||||||||
| 電圧突然の変更の応答時間 | <20ms> | |||||||||
| 三相角度 | 120° ± 2° （三相標準的なモード） | |||||||||
| 波高因子 | 1.41±0.1 （正弦波モード） | |||||||||
| 源の電圧効果の負荷効果 | ≤1% | |||||||||
| 有効 | > 85% | |||||||||
| 測定の表示 | ||||||||||
| 表示モード | 8インチ色のタッチ画面 | |||||||||
| 電圧測定の正確さ | 正確さ:0.2%FS+0.2%の表示価値決断:0.1V | |||||||||
| 頻度測定の正確さ | 正確さ:0.02%の決断:0.01Hz | |||||||||
| 現在の測定の正確さ | 正確さ:0.3%FS+0.3%の表示価値決断:01A/1A | |||||||||
| 力測定の正確さ | 正確さ:0.5%FS+0.5%の表示価値決断:0.1kW/0.01kW/0.001kW | |||||||||
