| ブランド名: | Sinuo |
| モデル番号: | SN553-EV440VT2012SMW-GPVCSusb-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |
| プロジェクト | 構成指示 | 数量 |
|---|---|---|

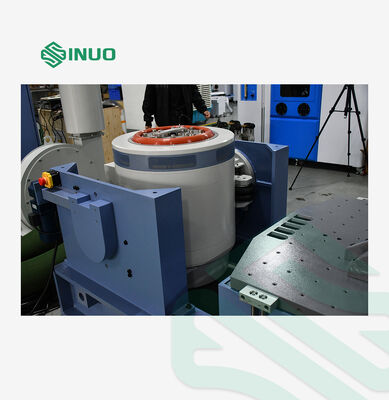

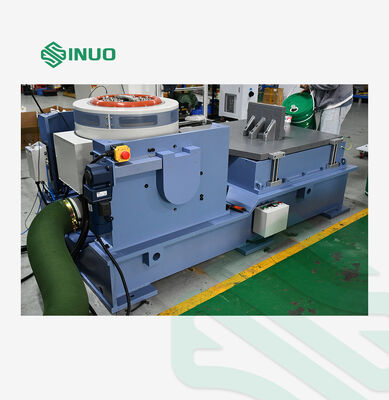

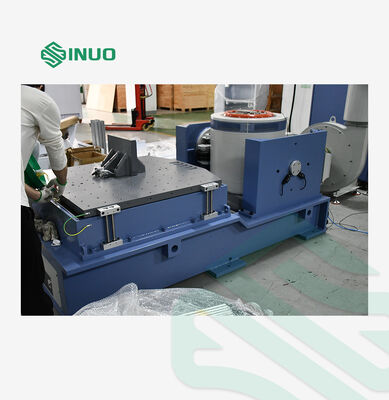

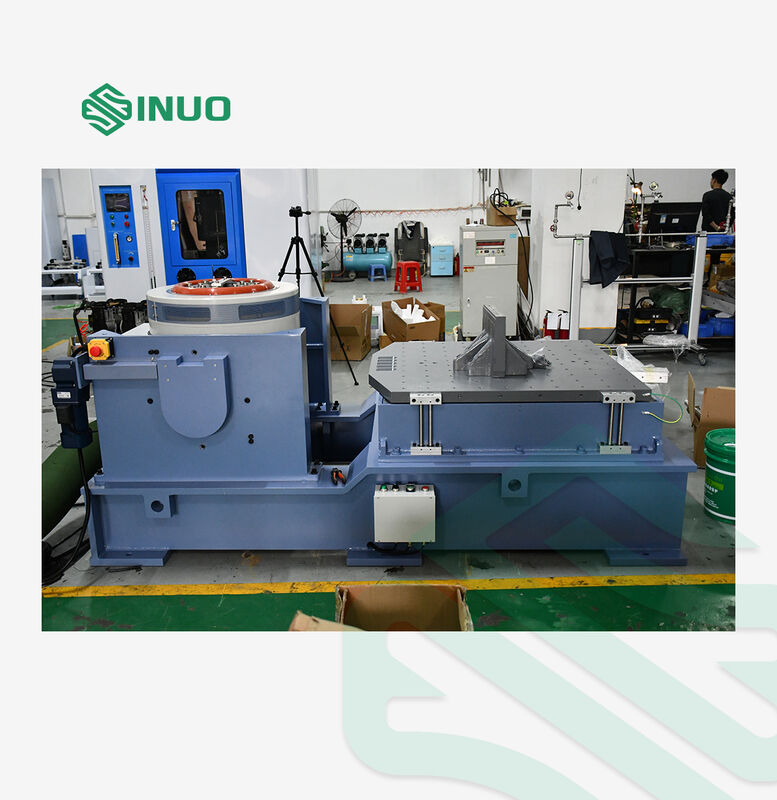

| 振動テーブル本体 | A30F44電磁励起ジェネレーター | 1セット |
| 自動センタリング制御装置 | 可動コイルセンタリングシステム | 1セット |
| 冷却システム | B153S冷却ファン（サイレンサーを含む） | 1セット |
| 垂直拡張テーブル | VT150垂直拡張テーブル | 1セット |
| パワーアンプ | LA-40KVAデジタルスイッチングパワーアンプ | 1セット |
| 保護システム | サーボ保護システム | 1セット |
| 電源 | 励起電源 | 1セット |
| 振動コントローラー | デジタル振動コントローラーVCSusb-2（2チャンネル） | 1セット |
| センサー | システム加速度センサー | 1個 |
| コンピューターシステム | 制御コンピューター | 1セット |
| 最大正弦波励起力 | 4000Kg.fピーク |
| 最大ランダム励起力 | 4000Kg.f rms |
| 最大衝撃励起力 | 8000Kg.fピーク |
| 周波数範囲 | 1～3000 Hz |
| 最大変位 | 100 mm p-p |
| 最大速度 | 2.0m/s |
| 最大加速度 | 100G (980 m/s²) |
| 一次共振周波数 | 2500 Hz±5% |
| ペイロード | 1000 kg |
| 振動絶縁周波数 | 2.5 Hz |
| 可動コイル直径 | Ф440 mm |
| 可動コイル重量 | 60kg |
| 磁束漏れ | ＜10gauss |
| 許容偏心モーメント | ＞500N.m |
| 機器サイズ | 1400mm×980mm×1230mm（垂直拡張プラットフォームを除く） |
| 機器重量 | 2800Kg |
| 出力 | 50KVA |
| 出力電圧 | 110Vrms |
| 出力電流 | 500Arms |
| SNR | ≥70dB |
| アンプサイズ | 910mm×620mm×2050mm |
| ハードウェア構成 | 2つの同時入力チャンネル、1つの出力チャンネル |
| 制御機能モジュール | 正弦波、ランダム、クラシックショック |
| 制御コンピューター | LCDモニター付きオリジナルブランドコンピューター |
| ソフトウェア | 英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析、自動WORDテストレポート生成 |
| 周波数範囲 | 1-8000Hz |
| 感度 | 30mv/g |
| 温度範囲 | -40 - 160℃ |
| 材質 | マグネシウム合金、表面硬質アルマイト処理 |
| テーブルサイズ | 2000×1200 mm |
| 固定穴 | M10長方形分布100mm*100mmステンレス鋼ネジスリーブ |
| 上限使用周波数 | 正弦波100 Hz、ランダム200 Hz |
| 重量 | 約340KG |
| ファン電力 | 15KW |
| ファン流量 | 81.6m³/s |
| ファン圧力 | 0.075kgf/cm² |
| 電源 | 3相5線380V/50Hz 75 KVA |
| 圧縮空気 | 0.6Mpa |
| 接地抵抗 | ≤4Ω |
| 入力チャンネル数 | 2つの同時入力チャンネル |
| 入力信号タイプ | 電圧/電荷 |
| 入力抵抗 | ＞110 kΩ |
| 最大電圧入力範囲 | ±10V |
| 最大電荷入力範囲 | ±10000PC |
| SNR | ＞100dB |
| フィルター | 160dB/オクターブアナログフィルター |
| 入力インターフェース | 3つのオプション入力：電圧、ICP、電荷 |
| 最大入力 | ±10VPEAK |
| アナログ/デジタルコンバーター（ADC） | 24ビット分解能、ダイナミックレンジ：114dB、最大サンプリング周波数192kHz |
| 回路特性 | 内蔵ICP定電流源および電荷アンプ、10V/1Vの2つの範囲、オプションのAC/DC結合、アナログアンチエイリアシングフィルター |
| 出力チャンネル数 | 1つの出力チャンネル |
| 出力信号タイプ | 電圧信号 |
| 出力インピーダンス | ＜30Ω |
| 最大電圧出力範囲 | ±10V |
| 最大出力電流 | 100mA |
| 振幅精度 | 2mV |
| 高調波歪み | <-95dBfs |
| フィルター | 160dB/オクターブアナログフィルター |
| チャンネルマッチング | 振幅0.04dB、位相±0.5 |
| デジタル/アナログコンバーター（DAC） | 24ビット分解能、ダイナミックレンジ：120dB、最大サンプリング周波数192kHz |
| 回路特性 | アナログアンチエイリアシングフィルター; 出力保護回路 |
| 試験タイプ | ランダム振動制御/正弦波制御/代表的な衝撃制御 |
