| ブランド名: | Sinuo |
| モデル番号: | SN553-EV440HB120VT60VCS-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |

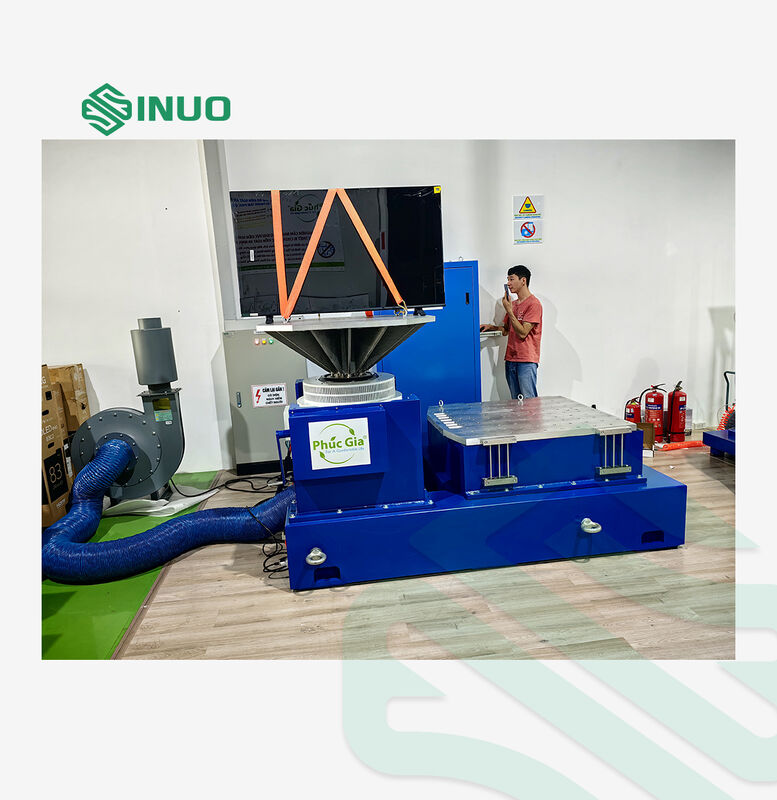

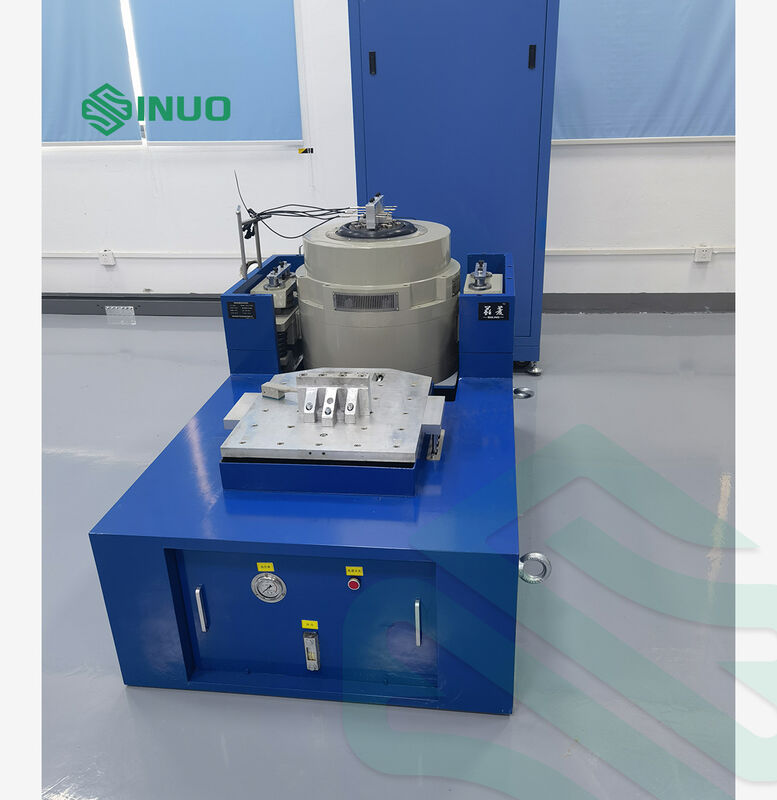

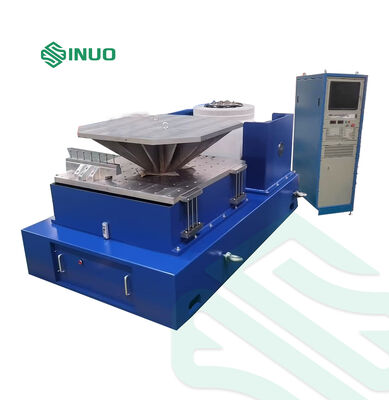

垂直・水平テーブルを備えた輸送振動試験システム
製品アプリケーション
振動試験とは、実際の環境でどのように反応するかを確認するために、コンポーネントまたはデバイスを励起または衝撃させる行為です。振動試験の適用範囲は非常に広く、回路基板、航空機、船舶、ロケット、ミサイル、自動車、家電製品などの工業製品に及びます。
Sinuoは、お客様に完全な励起および試験スキームを提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTMなどの国内外の規格に従って、製品の品質を証明します。
振動試験機の選択式と振動発生器の構造図
1. お客様の会社から提供された試験条件;
2. 試験タイプ：正弦波スイープ; ランダム; クラシックショック;
3. 周波数応答範囲：1～2700Hz
4. 公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
機器構成の説明
|
プロジェクト |
構成の説明 |
数量 |
|
1. |
振動テーブル本体 |
|
|
VG4000-100電磁励起発生器 |
1セット |
|
|
可動コイル用自動センタリング制御装置 |
1セット |
|
|
BL-4000冷却ファン（サイレンサーを含む） |
1セット |
|
|
VT60垂直拡張テーブル（600×600mm） |
1セット |
|
|
HB120水平オイルフィルムスライド（1200×1200mm） |
1セット |
|
|
2. |
デジタルスイッチングパワーアンプ |
|
|
LA-45KVAデジタルスイッチングパワーアンプ |
1セット |
|
|
サーボ保護システム |
1セット |
|
|
励起電源 |
1セット |
|
|
3. |
デジタル振動コントローラーVCS-2 |
|
|
2チャンネルデジタル振動コントローラー |
||
|
システム加速度センサー |
||
|
制御コンピュータ |
1セット |
|
|
4. |
付属品 |
|
|
接続ケーブル/水道管/エアパイプ |
1セット |
|
|
取扱説明書、検査報告書、証明書、メンテナンスマニュアル |
1セット |
|
|
付属品（T型レンチ、六角レンチ、ドライバーなど） |
1セット |
|
|
制御ソフトウェアインストールCD/スペアパーツ |
1セット |
技術パラメータ
|
VG4000-100電磁励起発生器のパラメータ |
||||
|
最大正弦波励起力 |
4000Kgfピーク（40KN） |
|||
|
最大ランダム励起力 |
4000Kgf rms（40KN） |
|||
|
最大衝撃励起力 |
8000Kgfピーク（80KN） |
|||
|
周波数範囲 |
1～2700 Hz |
|||
|
最大変位 |
100 mm p-p |
|||
|
最大速度 |
2m/s |
|||
|
最大加速度 |
100G（980 m/s2） |
|||
|
最大負荷と加速度の関係：F=M.A |
||||
|
5G（49m/s2） |
10G（98m/s2） |
20G（196m/s2） |
30G（294m/s2） |
|
|
760kg |
360kg |
160kg |
93kg |
|
|
一次共振周波数： |
2500 Hz±5% |
|||
|
最大負荷： |
800 kg |
|||
|
防振周波数： |
2.5 Hz |
|||
|
可動コイル径： |
Φ420 mm |
|||
|
可動コイル重量： |
40kg |
|||
|
磁束漏れ |
＜10ガウス |
|||
|
許容偏心モーメント |
＞500N.m |
|||
|
機器サイズ |
1400mm×1300mm×1240mm（垂直拡張テーブルを含まない） |
|||
|
機器重量 |
3600 kg |
|||
|
LA-45デジタルスイッチングパワーアンプ |
||||
|
出力 |
45KVA |
|||
|
出力電圧 |
110Vrms |
|||
|
出力電流 |
400Arms |
|||
|
SNR |
≧70dB |
|||
|
アンプサイズ |
810mm×555mm×1810mm |
|||
|
サーボ保護システム |
||||
|
機能 |
温度、風圧、過変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、ロジック故障、入力相損失 |
|||
|
デジタル振動コントローラーVCSusb-2 |
||||
|
ハードウェア構成 |
2つの同時入力チャンネル、1つの出力チャンネル |
|||
|
制御機能モジュール |
正弦波、ランダム、典型的な衝撃 |
|||
|
制御コンピュータ |
LCDモニター付きオリジナルブランドコンピュータ |
|||
|

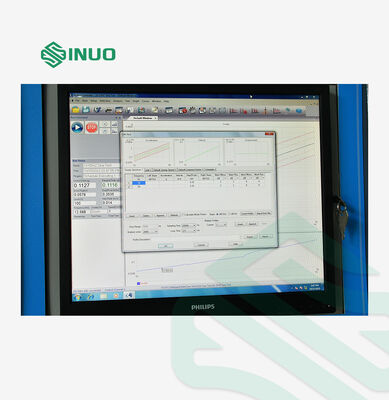

ソフトウェア |
中国語/英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析などを実行できます。WORDテストレポートを自動的に生成し、信号とデータのテストパラメータの表示、保存、設定、分析を行うことができます。 |
|||
|
システムアクセラレータ |
周波数範囲：1～12000Hz 感度：30PC/g 温度範囲：-24～250℃ |
|||
|
VT60垂直拡張テーブル |
||||
|
材質 |
マグネシウム合金、表面硬化 |
|||
|
テーブルサイズ |
600×600 mm |
|||
|
固定穴 |
M8長方形分布100mm*100mmステンレス鋼ネジスリーブ、耐久性と耐摩耗性 |
|||
|
上限使用周波数 |
正弦波2000 Hz、ランダム2000 Hz |
|||
|
重量 |
約60Kg |
|||
|
HB120水平オイルフィルムスライドテーブル |
||||
|
材質 |
マグネシウム合金、表面硬化 |
|||
|
テーブルサイズ |
1200×1200 mm |
|||
|
固定穴 |
M12長方形分布100mm*100mmステンレス鋼ネジスリーブ、耐久性と耐摩耗性 |
|||
|
上限使用周波数 |
正弦波500 Hz、ランダム2000 Hz |
|||
|
重量 |
約170Kg |
|||
|
BL-5000冷却ファン |
||||
|
ファン出力： |
15KW |
|||
|
ファン流量： |
1.2m3/s |
|||
|
ファン圧力： |
6.5kpa |
|||
|
電気的要件 |
||||
|
電源 |
AC 3相380V/50Hz 65 KW |
|||
|
圧縮空気 |
0.6Mpa |
|||
|
接地抵抗 |
≦4Ω |
|||
