| ブランド名: | Sinuo |
| モデル番号: | SNELDシリーズ |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

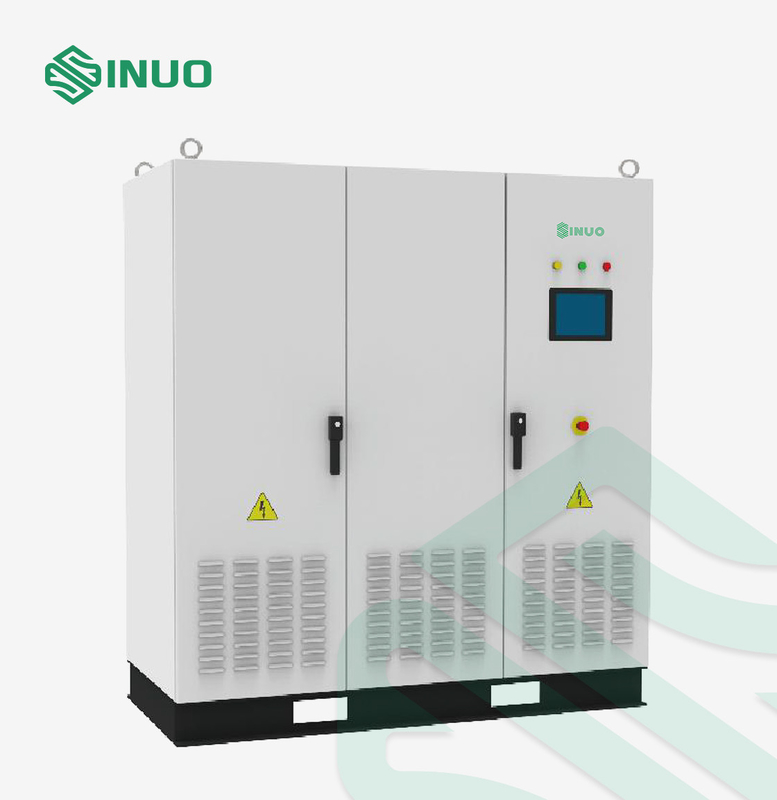

電気自動車電池のパックのための再生タイプDCの電子負荷
装置の概観

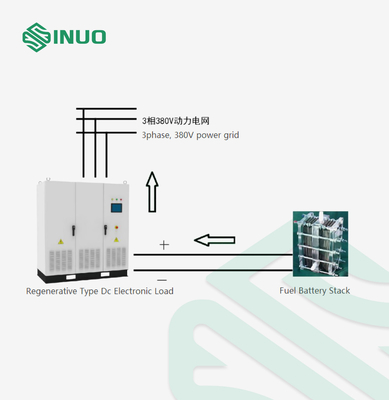

SNELDシリーズ再生DCの電子負荷は高周波PWMの改正を採用し、入力終わりエネルギーの高精度、プログラム可能な負荷特徴および100%を達成する対面DCDCの転換の技術は格子に戻って与えられる。それに高い入力パワーの要因および速い動的応答の特徴がある。この一連の負荷は燃料電池の積み重ね、燃料電池エンジン システム、力電池のパックおよび充電ステーションのような排出の老化テストで広く利用される。
技術的な変数
| 製品名 | 再生タイプDCの電子負荷 | ||||||||
| プロダクト数 |
SNELD10-800 |
SNELD100-800 |
SNELD150-800 |
SNELD300-800 |
SNELD500-800 |
||||
| 評価される力 |
40kw |
100kw |
150kw |
300kw |
500kw |
||||
| ピーク期の電力 |
60kw |
150kw |
225kw |
425kw |
750kw |
||||
| 基本的な技術 | |||||||||
| 引き機能 | 一定モードに従って装置を引っ張りなさい | ||||||||
| 分離機能 | 作り付けの分離の変圧器 | ||||||||
|
配線 |
入れられたターミナル:三相three-wire | ||||||||
| 出力パラメータ | |||||||||
| 出力モード | 一定した電圧（CV）、一定した流れ（CC）、不変の力（CP）、一定した抵抗（CR） | ||||||||
| 電圧範囲 |
24.0-800.0VDC |
||||||||
| 現在の範囲 | ± （0-80） A | ± （0-200） A | ± （0-300） A | ± （0-600） A | ± （0-1000） A | ||||
| ピーク電流 |
±120A |
±300A |
±450A |
±900A |
±1500A |
||||
| 抵抗の範囲 |
50mΩ-500Ω |
||||||||
| 電圧設定の正確さ | 0.1%FS決断:0.1V | ||||||||
| 現在の配置の正確さ | 0.1%FS決断:01A | ||||||||
| 電力設定の正確さ | 0.2%FS決断:10W | ||||||||
| 抵抗の設定の正確さ | 2%の決断:1mΩ | ||||||||
| さざ波（vpp） |
0.2%FS |
||||||||
| 一時的な回復時間 |
5ms |
||||||||
| 電圧上昇時間 | 10ms （10%の負荷- 90%の負荷） | ||||||||
| 現在の上昇時間 | 10ms （- 90%の負荷~+90%負荷） | ||||||||
| 源の電圧効果 |
≤0.1% |
||||||||
| 負荷効果 |
≤0.1% |
||||||||
| 出力機能 | |||||||||
|
表示 |
大画面の色のタッチ画面 | ||||||||
| 波形の編集 | 電圧および現在の斜面の梯子、周期制御、ジャンプ制御、電池の排出カーブのシミュレーション | ||||||||
| 機能を非常停止 | 緊急ボタン | ||||||||
| 調歩制御 | 排出、充満および停止の別の制御 | ||||||||
| Bmsインターフェイス機能 | 自由にBMSコミュニケーション命令、制動機の状態、等を時間に保護するために置くことができる | ||||||||
| 柔らかい開始 | 前充満機能 | ||||||||
| 保護機能 | |||||||||
| 回線保護装置 | GBTの、変圧器のの過電流、積み過ぎ、短絡過熱すること過熱する、過電流、IGBT出力過電圧および不足電圧 | ||||||||
| リモート インターフェース | |||||||||
| 通信用インタフェース |
標準的な構成:RS485 任意:缶、イーサネット、USB |
||||||||
| 入れられた変数 | |||||||||
| 入れられた段階数 | 三相3wires+PE | ||||||||
| 入れられた電圧範囲 |
323V-437V （L-L） |
||||||||
| 入れられた周波数範囲 | 45~55Hz | ||||||||
| 入力パワーの要因 |
>0.99 |
||||||||
| 入れられた倍音 |
≤3% |
||||||||
| 転換の時間 | ≤10ms （+90% load~-90%の負荷） | ||||||||
| 労働環境 | |||||||||
| 実用温度 |
-20~45℃ |
||||||||
| 働く湿気 |
10~90%RH （不凝縮） |
||||||||
| 容積および重量 | |||||||||
|
次元 |
1200x1960x800 |
1400x1960x800 |
2600x1960x800 |
4500x1960x1000 |
|||||
|
重量 |
500 |
800 |
1000 |
1800 |
3200 |
||||
主な特長
1. 高周波PWMの改正および二方向DCDCの技術、純粋なデジタル制御、強い機能および高い信頼性採用しなさい。
2. 4つの出力モード:一定した現在（CC）、一定した電圧（CV）、不変の力（CP）、および一定した抵抗（CR）。
3. 燃料電池テスト条件を満たすことができる現在の転換の応答の速度は速い。
4. 燃料電池の積み重ねテスト条件を満たすことができる低電圧およびhigh-current積載量を所有している。
5. PWMの転換の技術を使用して、吸収されたエネルギーの100%は格子に戻って、省エネおよび排気縮小および高い入力パワーの要因、格子への汚染与えられない。
6. 多数の保護機能:電圧、段階の損失、電圧、熱上のIGBT、流れ上のIGBT上の出力の下の出力、温度の保護上の、短絡の現在の限界の保護。
適用
1. 燃料電池の積み重ねの排出テスト
2. 充満山の老化および性能試験
3. DC電源装置の老化および性能試験
4. 力電池の排出テスト
