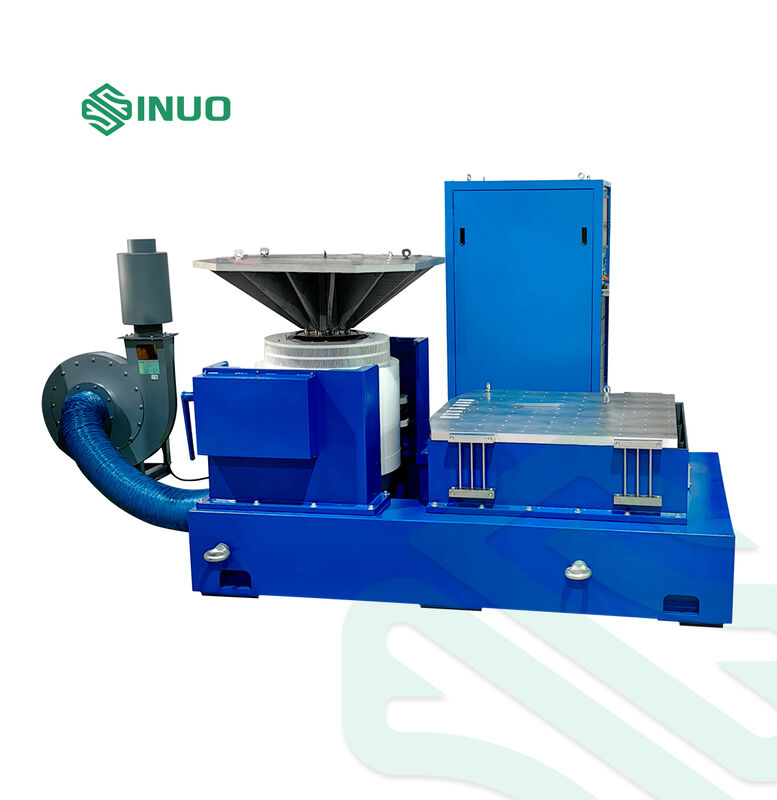

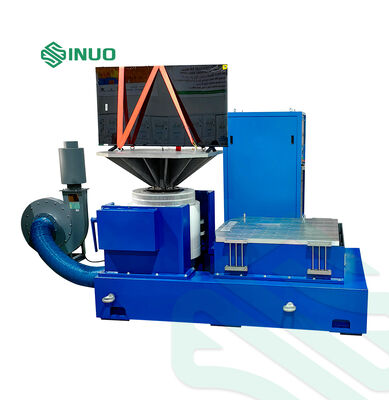

自動車および航空宇宙エレクトロニクス向け高性能振動試験システム

ブランド名:	Sinuo
モデル番号:	SN553-EV310HG60VT60VCSusb-2
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	5セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

サインフォース:

1000kg.f

マックス。速度:

1.8 m/s

ペイロード:

300kg

アーマチュアの直径:

Ф240 mm

マックス。変位:

76mm pp

マックス。加速度:

82G(800m/s2)

パッケージの詳細:

合板の箱

供給の能力:

5セット/月

ハイライト:

RS485再生dcの電子負荷

CV再生dcの電子負荷

PWMの改正の再生電子負荷

製品説明

自動車および航空宇宙電子機器のための高性能振動試験システム

この高度な振動テストシステムは,自動車および航空宇宙アプリケーションで使用される電子部品の耐久性と信頼性を検証するために,現実の環境条件をシミュレートします.

製品アプリケーション

振動試験は,実際の環境条件下でその性能を評価するために,部品や装置を刺激するものです.私たちのシステムは,回路ボードを含む幅広い産業製品のために設計されています飛行機,船,ロケット,ミサイル,自動車,家電など

シヌオは,GB,GJB,UL,JIS,DIN,ISO,BS,MIL,IECを含む国内および国際基準に従って製品の品質を検証する包括的な刺激とテストソリューションを提供します.そしてASTM.

振動試験方法

テスト構成パラメータ:

顧客が定義した試験条件
試験種類:シヌススイープとランダム振動
周波数応答範囲: 2-5000Hz
計算式:A ((g) = ((2πf) 2Dcm/980?? A=0.002DmmF2

設備の基本図

VG1000-76 電磁刺激発生器の技術パラメータ

最大シヌソイド刺激力	1000Kg.fピーク
最大ランダムな刺激力	1000Kg.f r.ms
最大衝撃刺激力	2000Kg.fピーク
周波数範囲	1〜2900 Hz
最大移動量	76 mm p-p
最大速度	1.8 m/s
最大加速	82G (800m/s2)
第一の重鳴周波数	3200 Hz±5%
積載量 M1+M2	300kg
振動隔離周波数	2.5 Hz
移動コイル直径	フ240 mm
移動コイル重量	14kg
定数偏心力	350 N.M
テーブルの上にスクリュー	16×M10
流量漏れ	<10 ガウス
許容される異常モメント	300 Nm
設備の大きさ	945mm × 720mm × 784mm
機器の重量	1000kg

最大負荷対加速関係 (正弦)

加速	最大負荷
5G	188キログラム
10G	88kg
20G	38kg
30G	体重は21kg

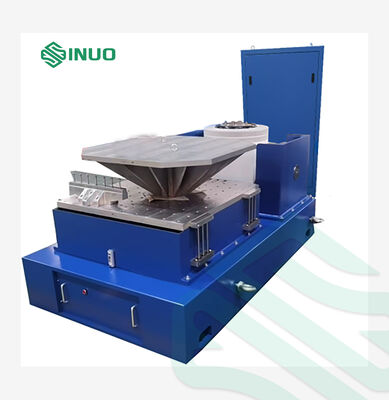

横滑りプラットフォーム

横滑り式スライドの設計は,高い転倒モメント容量と横回り拘束を特徴としています.この技術アプローチは,標準の横滑り式スライド配置と組み合わせて,優れた動力モメント制限を与えながら,最適な導油フィルム減圧特性を維持する.横滑りテーブルの組成には,スライドプレート,接続頭,天然花岩板,横滑りテーブルのベース,独立したオイルソースが含まれます.

システム特性

高性能と信頼性

PC独立の制御ループを持つDSPプロセッサによる閉ループ制御は,リアルタイムシステム応答性と高効率性を保証します.システムはテストシステムの変化に迅速に適応します.信頼性と精度を保証するすべての入力チャネルには24ビット解像度のADC,低ノイズハードウェア設計,および組み込みアナログ/デジタルアンチアリアージングフィルタが搭載されています.

ユーザーに優しく操作する

直感的な操作と包括的な補助機能を持つWindowsベースのアプリケーションソフトウェア.自動化ウィザードとテストレポート生成は繰り返しのテストタスクを簡素化します.USB2で試験パラメータの拡張設定.0 インターフェイスでコンピュータをシームレスに統合する.

強力で柔軟な機能

複数の複雑なタスクを処理できる高度な振動制御プラットフォームモジュール式設計により,同じハードウェアプラットフォーム上のさまざまなテストと分析要件を満たすために異なるハードウェアおよびソフトウェアコンポーネントの構成が可能.

総合的な試験安全性

小規模な信号制御は,騒音レベル評価と転送機能分析のためのシステム振動のプレビューを可能にします.複数の安全チェックとインターロック設定は,試験スタッフを保護します.試験対象システム異常時に即座にテストを停止する緊急終了キーを組み込みます

自動化試験報告

WordまたはPDF形式のテストレポートの1クリック生成.包括的なドキュメントにはテスト制御機能,パラメータ設定,制御ターゲットスペクトル曲線,時間領域と周波数領域の曲線. 直接印刷,プレビュー,オンライン配布をカスタマイズ可能なレポート形式でサポートします.
