| ブランド名: | Sinuo |
| モデル番号: | SN553-EV222HG80VT80 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |
|
項目 |
構成 |
数量 |
|
1) |

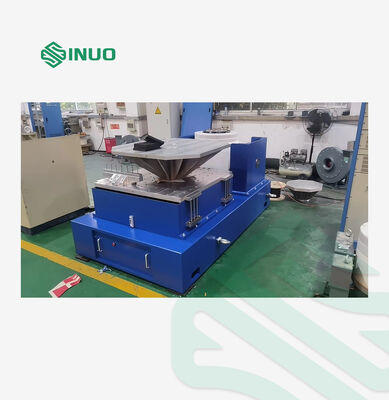

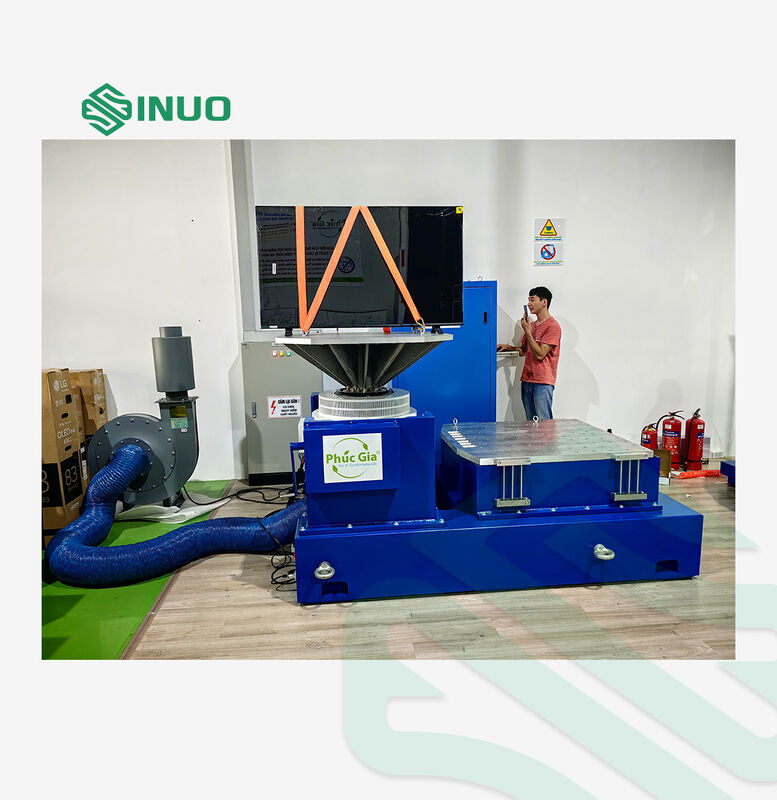

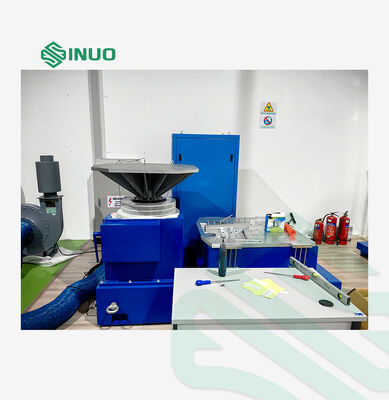

振動加振器 |
|
|
|
A20S34加振器（空気圧センタリングコントローラーを含む） |
1セット |
|
|
B752Sブロワー（サイレンサーとダクトを含む） |
1セット |
|
|
ヘッドエクステンダーVT80CM |
1セット |
|
|
水平スリップテーブルHG80M |
1セット |
|
2) |
パワーアンプ |
|
|
|
LA20Kパワーアンプ（フィールド電源を含む） |
1セット |
|
3) |
振動コントローラー-Vcs-02 （ハードウェアと制御機能プログラムソフトウェアCDSを含む |
|
|
|
加速度計（長さ7mの低ノイズBNC-M5ケーブルを含む） |
2セット |
|
|
コンピューター（キーボード、マウス、モニターを含む） |
0セット |
|
4) |
ドキュメント 取扱説明書、梱包リスト |
1セット |
|
5) |
付属品 |
|
|
|
メンテナンスツール |
1セット |
|
|
標準スペアパーツ |
|
仕様
|
加振器の仕様 |
|
|
ピーク正弦波（Pk） |
2400Kgfピーク（24KN） |
|
ランダム（RMS） |
2200Kgf rms（22KN）@ISO5344 |
|
衝撃（Pk） |
4400Kgfピーク（44KN）@6ms |
|
使用可能周波数 |
DC～3000Hz |
|
最大変位（p-p） |
51mm（2インチ） |
|
最大速度 |
2m/s |
|
最大加速度 |
正弦波：100g（980 m/s2）；ランダム：60g（588 m/s2） |
|
垂直荷重支持 |
400 kg |
|
本体サスペンションナチュラル 周波数（推力軸） |
2.5 Hz未満 |
|
アーマチュア直径 |
Ф340 mm |
|
アーマチュア重量 |
約24kg |
|
基本共振 周波数（ベアテーブル） |
2,600 Hz（公称）+/- 5% |
|
負荷アタッチメント ポイント（標準） |
21ステンレス鋼M10インサート |
|
迷磁束密度 |
＜10gauss |
|
許容部分力 |
500.N.M |
|
加振器の寸法 |
1190mmL×860mmD×1060mmH |
|
パワーアンプ仕様 LA20K |
|
|
定格出力容量 |
22KVA |
|
信号対雑音比 |
65 dB以上 |
|
アンプ効率 |
90%以上 |
|
アンプ全体の寸法 |
650mmL×920mmD×1780mmH |
主な特徴
1) 頑丈なサスペンションシステムとリニアモーションガイダンス、強力な運搬能力、優れたガイダンス機能、高い安定性。
2) 高い静的剛性と低い動的剛性を持つロードセンターエアバッグ、強力な運搬能力、振幅変動に対する完璧な性能。
3) 高効率Dクラス電力スイッチング、3シグマピーク電流、低消費電力、最小高調波 歪み。
4) 安全インターロックによる迅速な自己診断、高い安全性と信頼性
5) 追加の基礎を必要としない振動プラットフォーム用のエアバッグ衝撃隔離装置、振動波の完全な再現と振動伝達の低減
6) さまざまな用途に対応する水平および垂直拡張プラットフォーム
7) シンプルなコントローラー操作
