| ブランド名: | Sinuo |
| モデル番号: | SN553-EVW390HB120VCS-4 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |
| プロジェクト | 構成の詳細 | 数量 |
|---|---|---|

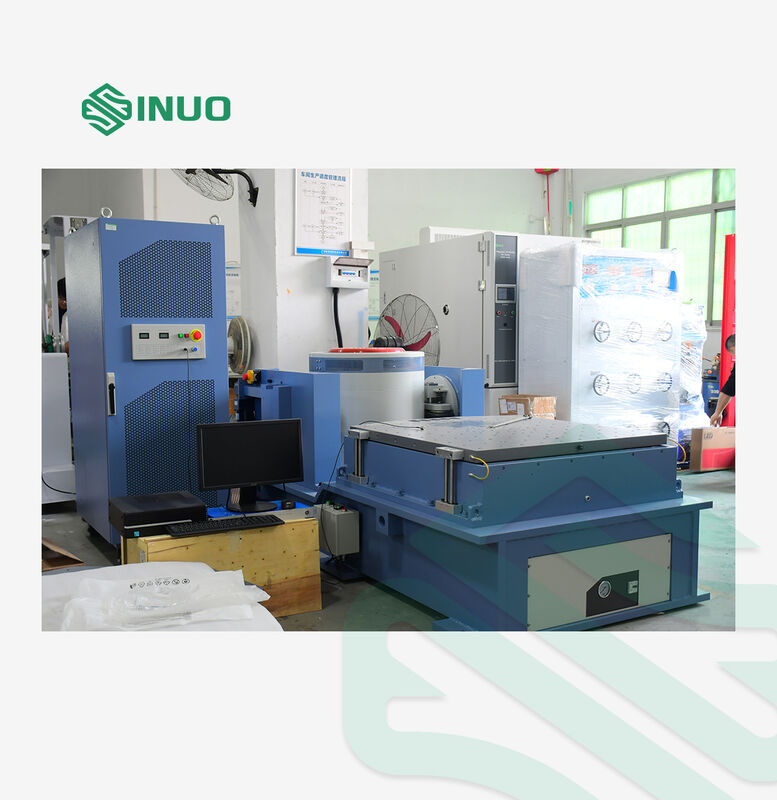

| 1. 振動テーブル本体 | E90T45電磁励起発生器 可動コイル用自動センタリング制御装置 WCU-2水チラー VT120垂直拡張テーブル HB120水平オイルフィルムスライドテーブル 電動ステアリング機構 |
1セット |
| 2. デジタルスイッチングパワーアンプ | LA-100KVAデジタルスイッチングパワーアンプ サーボ保護システム 励起電源 |
1セット |
| 3. デジタル振動コントローラーVCS-4 | 4チャンネルデジタル振動コントローラー システム加速度センサー 制御用コンピュータ |
1セット |
| 4. アクセサリー | 接続ケーブル/水道管/エアパイプ 取扱説明書、検査報告書、証明書、メンテナンスマニュアル 付属品（T型レンチ、六角レンチ、ドライバーなど） 制御ソフトウェアインストールCD/スペアパーツ |
1セット |
| 最大正弦波励起力 | 9000Kgfピーク |
| 最大ランダム励起力 | 9000Kgf rms |
| 最大衝撃励起力 | 18000Kgfピーク |
| 周波数範囲 | 1～2700 Hz |
| 最大変位 | 76 mm p-p |
| 最大速度 | 2m/s |
| 最大加速度 | 120G (1176 m/s²) |
| 最大負荷と加速度の関係：F=M.A | |
| 5G (49m/s²) | 2295kg |
| 10G (98m/s²) | 1095kg |
| 20G (196m/s²) | 495kg |
| 30G (294m/s²) | 295kg |
| 一次共振周波数 | 2200 Hz±5% |
| 最大負荷 | 1200 kg |
| 防振周波数 | 3 Hz |
| 可動コイル径 | Ф450 mm |
| 可動コイル重量 | 90kg |
| 磁束漏れ | ＜10gauss |
| 許容偏心モーメント | ＞1000N.m |
| 機器サイズ | 1700mm×1360mm×1540mm（垂直拡張テーブルを含まない） |
| 機器重量 | 5900 kg |
| 出力 | 100KVA |
| 出力電圧 | 110Vrms |
| 出力電流 | 1000Arms |
| SNR | ≥65dB |
| アンプサイズ | 3300mm×810mm×2170mm |
| アンプ重量 | 3700kg |
| ハードウェア構成 | 4つの同時入力チャンネル、1つの出力チャンネル |
| 制御機能モジュール | 正弦波、ランダム、典型的な衝撃、共振検索と保持 |
| 制御用コンピュータ | LCDモニター付きオリジナルブランドコンピュータ |
| ソフトウェア | 中国語/英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析。包括的な信号およびデータ分析機能を備えたWORDテストレポートを自動的に生成します。 |
| システムアクセラレータ | 周波数範囲：1～12000Hz、感度：50mv/g、温度範囲：-24～250℃ |
| 材質 | マグネシウム合金、表面硬化 |
| テーブルサイズ | 1200×1200 mm |
| 固定穴 | M12長方形配置100mm×100mmステンレス鋼ネジスリーブ |
| 上限使用周波数 | 正弦波500 Hz、ランダム1500 Hz |
| 重量 | 約165Kg |
| 材質 | マグネシウム合金、表面硬化 |
| テーブルサイズ | 1200×1200 mm |
| 固定穴 | M12長方形配置100mm×100mmステンレス鋼ネジスリーブ |
| 上限使用周波数 | 正弦波2000 Hz、ランダム2000 Hz |
| 重量 | 170Kg（コネクタなし） |
| 熱交換能力 | 100KW冷却水塔15T |
| 外循環水流量/圧力 | 200L/min 0.25-0.4Mpa |
| 蒸留水の要件 | 水硬度30ppm、PH7-8、導電率1us/cm |
| 外循環水管インターフェース | 1-1/4"またはDN32 |
| 寸法（L×W×H） | 610mm×900mm×2000mm |
| 重量 | 380kg |
| 電源 | 3相5線380V/50Hz 162 KW |
| 圧縮空気 | 0.6Mpa |
| 接地抵抗 | ≤4Ω |
