| ブランド名: | Sinuo |
| モデル番号: | SNE6001 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

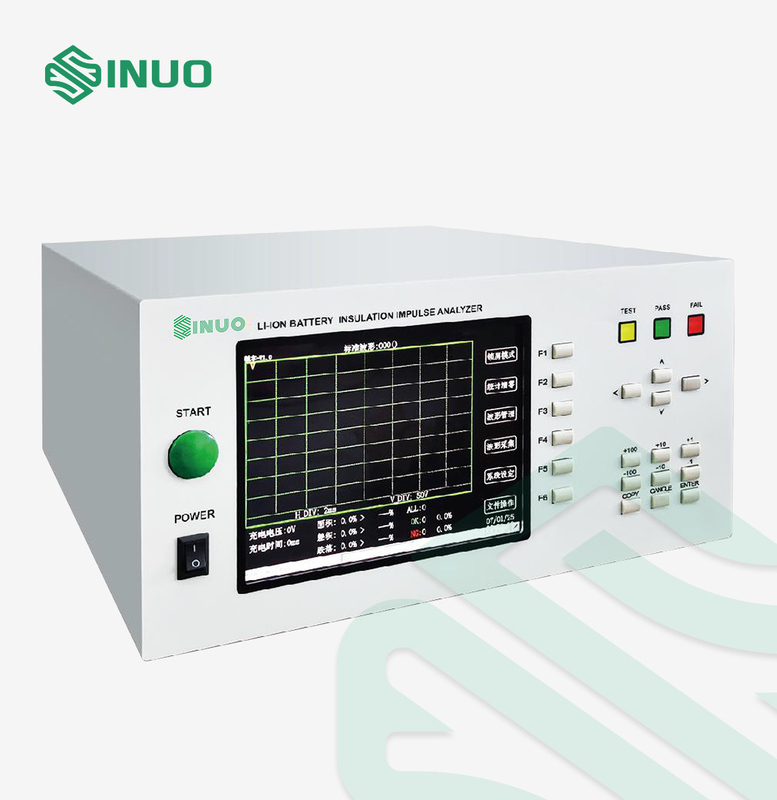

電気自動車のリチウム電池の絶縁材の脈拍の安全試験装置
装置の概観
リチウム電池の中心の巻上げまたはラミネーション プロセスの間に、不均等な巻上げ混合する物質的な塵のような問題およびリチウム電池および困難な検出の安全上の問題をもたらすダイヤフラムの破損は当然起こる。
現在、企業の試験装置そして方法は完全ではないし、標準以下プロダクトの検出率は理想的ではない。
この装置は電池細胞にリチウム電池が電解物で満ちている前に10-100ms高圧脈拍テストを加える。細胞は最も短い充満時間、長い時間、充満電圧、電圧低下、カーブ区域および他の変数の測定によって定められる。開路、短絡、マイクロ短絡および他の絶縁材の欠陥、速くおよび有効。
技術的な変数
| テスト電池容量 | 20nF-4000Nf |
| 出力電圧範囲 | 200V-2000V、調節可能な10V |
| 出力電圧正確さ | ± （2%の設定値） |
| 出力電圧決断 | 10V |
| 電圧測定の正確さ | ± （2%の設定値） |
| 電圧測定の決断 | 0.1V |
| 時間の設定の範囲 | 50ms-3000ms |
| 時間の設定の正確さ | ± （2%の設定値+2ms） |
| 時間の設定の決断 | 0.1ms |
| 範囲を置く最も長く/最も短い低限 | 、0.1ms-3000ms |
| 排出の抵抗 | 10KΩ |
| 排出時間 | <500ms （積載量に従って） |
| 範囲VD1を置く上昇および落下 | 0-100% |
| 下るKeep範囲VD2を置く | 0-100% |
| 前もって調整された貯蔵 | 500グループ |
| 通信用インタフェース/試験結果の出力 | RS232/USB |
| 外的な入力 |
開始/調整 PS1/PS2/PS3 |
| スイッチ出力 | Testing/OK/NG |
| 次元 | 363W*363D*178H （mm） |
主な特長
1. マイクロ短絡の検出:開路の基本的な検出および細胞の短絡に加えて、それはまたパーホレーション、不純物および端の排出のようなマイクロ短い隠された危険を検出すること共通および困難区別できる;電解物がすばらしい範囲に注がれる前に不適当なプロダクトを検出しなさい。
2. 高速マイクロ損傷:高圧脈拍テストはだけでなく、速いテスト速度があるが、またよいプロダクトへの損傷の最低の危険を最大にしている間不良品の検出を保障する氏レベルのテスト時と使用される。
3. 理性的な検出:時間、電圧および区域の3つの次元からの広範囲の測定そして理性的な判断は、およびOKNGXXの判断の結果を与える（疑われる）。
4. 表示および貯蔵:8インチTFT色LCDの表示、電圧波形の表示、波形のズームレンズ、波形の貯蔵（Uディスク）、オシロスコープの検出インターフェイス。

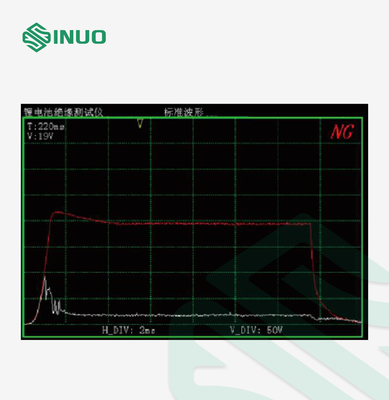

1000Vの99msテスト、修飾されたプロダクトの試験結果
リチウム電池の細胞の短絡の試験結果
マイクロ短絡のリチウム電池の細胞の試験結果
マイクロ短い回路の細胞のために、液体の注入の前に高圧を長い間テストすればのにAC抵抗電圧または絶縁抵抗方法が使用されていればそれはひどくマイクロ短い回路の部品を破壊しか、または不純物を壊し、そしてよいプロダクトにそれを回す;液体の注入の後で、電池の内部抵抗および電圧測定の使用によって異常を検出することは困難である。
NGコード
| 警報コード | 警報タイプ | 警報記述 |
| E01 | 開いた検出 | 開いた検出の間に、テスト電圧は一定の電圧に達する |
| E02 | 上昇の排出の検出 | 検出されるべき排出の検出のレベルへ一定の電圧に、テスト電圧低下達する前 |
| E03 | 排出の検出を保ちなさい | 検出されるべき排出の検出のレベルへの一定の電圧に、テスト電圧低下達した後 |
| E04 | 一定の電圧は達されない | 一定テスト時間では、テスト電圧は一定の電圧に達しなかった |
| E05 | 上昇の低下の電圧検出 | テスト電圧が一定の電圧に上がるとき、一定の低下の範囲を越える電圧低下は検出される |
| E06 | 低下の電圧検出を保ちなさい | テスト電圧が一定の電圧に達した後、一定の低下の範囲を越える電圧低下は検出される |
| E07 | 最も短い到着時間を点検しなさい | 短い時間に達する前に、テスト電圧は一定の電圧に達した |
| E08 | 最も長い到着時間の点検 | 短い時間に達した後、テスト電圧は一定の電圧に達した |
異なったテスト条件の下の倍力時間
