バッテリー試験用IEC62133振動試験機、正弦波5000kgf

ブランド名:	Sinuo
モデル番号:	SN553-EV250H80VT80VCS-2
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	5セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

定格正弦力:

49KN

ランダムな力:

49KN

最高の出る力:

5000kg.f

マックス。加速度:

100G ((980 m/s2)

マックス。速度:

2.0m/s

マックス。変位:

51mm p-p

パッケージの詳細:

合板の箱

供給の能力:

5セット/月

ハイライト:

同等化の電気安全試験装置

IEC 61851の電気安全試験装置

LCDの電気安全検光子

製品説明

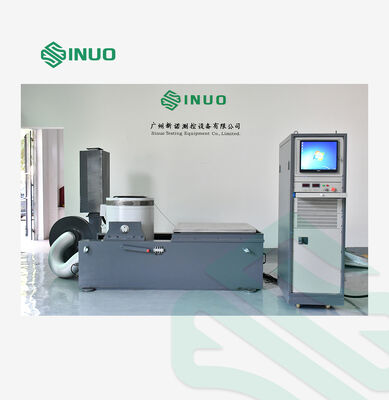

IEC62133 バッテリー試験用 5000Kgサイヌ力を持つ振動試験機

このプロの振動試験システムは,IEC62133規格に従って電池試験のために特別に設計されています.全面的な製品検証のための強力な5000Kgのシナス力容量.

製品アプリケーション

振動テストは部品やデバイスを刺激して性能と耐久性を評価することで現実環境をシミュレートしますこのシステムは,回路板を含むすべての産業部門で広く適用されます.飛行機,船,ロケット,ミサイル,自動車,家電など

シヌオは,GB,GJB,UL,JIS,DIN,ISO,BS,MIL,IEC,ASTMを含む国際基準に従って製品の品質を検証する完全な刺激とテストソリューションを提供します.

この振動システムは,UN 38.3第4.3項の試験Tの要件を満たしている.3IEC 62133-1:2017 第7項2.2IEC 62133-2:2017第7項3.8.1.

振動機械の選択と仕様

顧客の要求に合わせた試験条件
テストタイプ:シヌススイープ,ランダム,クラシックショック
周波数応答範囲: 1-2700Hz
選択式: A(g)=(2πf) 2Dcm/980 ̇A=0.002DmmF2, D=A/0.002F2, F=M(kg) ×A(g

設備の基本図

設置図

装置の配置

構成要素	構成	量
振動テーブルボディ	A60S44 電磁刺激発電機	1 SET
オートマティック・センター制御装置	移動コイル中心システム	1 SET

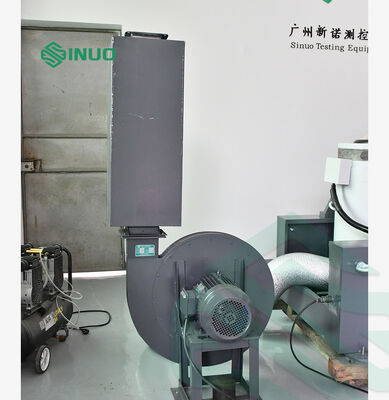

冷却システム	B152S 冷却扇風機 (サイレンサーを含む)	1 SET
垂直拡張表	VT80 垂直拡張テーブル 800×800mm	1 SET
横滑り	HG80水平油膜スライド 800×800mm	1 SET

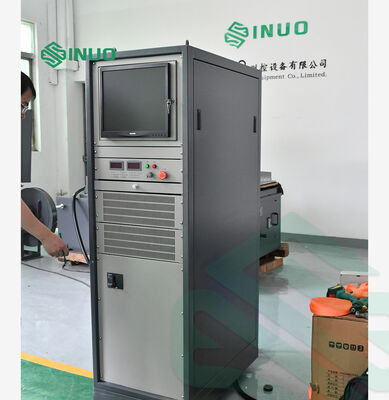

電力増幅器	LA50Kデジタルスイッチングパワー増幅器	1 SET
保護システム	サーボ保護システム	1 SET
電源	刺激電源	1 SET
振動制御装置	デジタル振動制御器 VCS-2 (2チャンネル)	1 SET
センサー	システム加速センサー	2 PCS
コンピュータシステム	LCDモニター付きの制御コンピュータ	1 SET
アクセサリー	接続ケーブル,空気管,操作説明書,ツール,ソフトウェアCD	1 SET

テクニカルパラメータ

A60S44 電磁刺激発電機

最大シヌソイド刺激力	5000Kg.fピーク (49KN)
最大ランダムな刺激力	5000Kg.f r.ms (49KN)
最大衝撃刺激力	10000Kg.fピーク (98KN)
周波数範囲	1〜2700 Hz
最大移動量	51mm p-p
最大速度	2.0m/s
最大加速	100G (980m/s2)
第一の重鳴周波数	2500 Hz±5%
パイロード	1000kg
移動コイル直径	Φ440 mm
機器の重量	4800kg

LA50K デジタルスイッチングパワーアンプ

出力	50KVA
出力電圧	110Vrms
出力電流	550 武器
変換効率	>90%

デジタル振動コントローラ VCS-2

入力チャネル	2つの同時入力チャンネル
制御機能	シヌスランダムクラシックショック
ADCの解像度	24ビット
出力チャネル	1 つの出力チャンネル

電気の必要性

電源	AC3相 380V/50Hz,95KVA
圧縮空気	0.6Mpa
地面抵抗	≤4Ω

主要なシステム構成要素

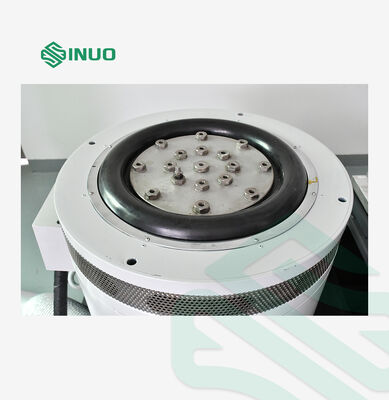

振動テーブルボディ

鋳造と手作業で動かすコイル,双軸軸軸導
低流量漏れと均等な磁場を持つ二重磁気回路構造
耐久性を高めるための先進的なリン酸処理と自動車塗料
ミツバチ空気管の設計で強化された冷却システム

LAデジタルスイッチング電源増幅器

高安定性のある信頼性の高いIGBT技術
EU"CE"規格に準拠する
高信号/ノイズ比,シヌソイド周波数倍数PWM
電子自動電流共有技術

サーボ保護システム

電力網の過電圧,低電圧,相損失,論理障害,高温,出力過電流,プラットフォームの過移動を含む包括的な保護

垂直拡張プラットフォーム

モダル周波数分析付きのマグネシウム合金構造,四角形,丸形,またはカスタム構成で利用可能.

光電気自動中心化システム

荷乗と荷卸の過程で,動くコイルバランスを維持する.

横滑り

安定した動作のために,油膜減圧特性を備えた高い転倒モメント拘束.

デジタル振動制御器の特徴

高性能と信頼性 32 ビットの浮動点 DSP プロセッサ
自動ウィザード機能を持つユーザーフレンドリーな Windows ベースのソフトウェア
柔軟な構成のためのモジュール式設計
総合的な安全機能と試験終了オプション
Word または PDF 形式のテストレポートの自動生成

制御器の技術パラメータ

パラメータ	仕様
入力チャネル	2つの同時入力チャンネル
ADCの解像度	24ビット
動的範囲	>100dB
出力チャネル	1 つの出力チャンネル
出力範囲	±10V
