MIL-STD-810 耐久性向上のための電動力学振動シェーカー

 MIL-STD-810電磁加振器による耐久性向上

製品の用途

振動試験とは、実際の環境でどのように反応するかを確認するために、部品やデバイスを励起または衝撃を与える行為です。振動試験の適用範囲は非常に広く、回路基板、航空機、船舶、ロケット、ミサイル、自動車、家電製品などの工業製品に及びます。

Sinuoは、お客様に完全な励起および試験スキームを提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTMなどの国内外の規格に従って製品の品質を証明できます。

振動試験機の選定式と振動発生器の構造図

1. お客様の会社が提供する試験条件;

2. 試験タイプ：正弦波スイープ; ランダム; ショック

3. 周波数応答範囲： 1-3000Hz

4. 公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

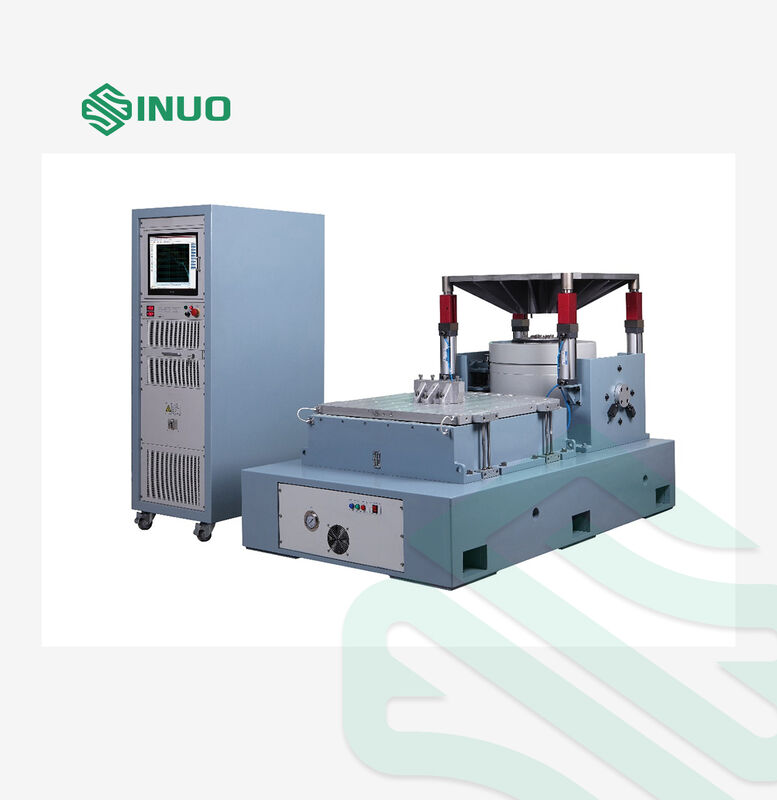

機器構成の説明

機器の技術的パラメータ

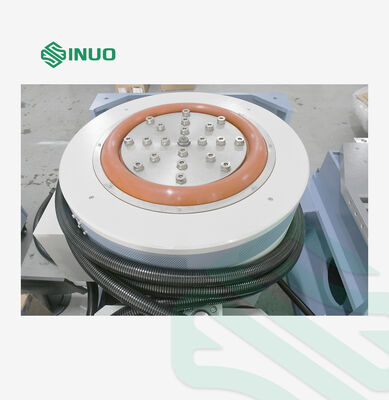

1. 振動テーブル本体

1.1 可動コイル

振動テーブルには、鋳造および手動加工された可動コイル、光電子負荷支持システム、および二重ベアリング軸方向ガイドが装備されています。二重ベアリングガイドは、振動試験中の動的軸方向交差と回転を低減し、優れた耐久性を実現する独自の機能です。

1.2 励起コイル

二重磁気回路構造、低磁束漏れ、均一な磁場。

1.3 本体表面

高度なリン酸処理と自動車用塗料技術を採用し、長期的な耐摩耗性と防錆効果があります。

1.4 テーブル冷却：

低ノイズファンを採用し、テーブル本体の吸気構造を改善します。励起コイルはハニカムエアダクトを採用し、中央磁気リングは二重層シャントエアダクトを採用しています。冷却効果を高めるために新しいエアダクト設計が採用されています。

2. LAデジタルスイッチングパワーアンプ

LAシリーズデジタルスイッチングパワーアンプは、信頼性の高いIGBTテクノロジーを採用しています。

a. 高い安定性と信頼性

b. EUの「CE」規格の要件を満たしています

c. 正弦波周波数乗算パルス幅変調技術を使用しているため、パワーアンプの信号対雑音比が高くなっています。

d. スイッチング電源の動作原理を使用しているため、変換効率が高くなっています。

e. 電子自動電流共有技術を使用

f. 優れた安全性。

3. サーボ保護システム

電源グリッドの過電圧、不足電圧、相損失、論理故障、パワーモジュールスルー、過熱、出力過電流、出力過電圧、ドライブ電源、プラットフォーム過変位、プラットフォーム温度、外部インターロックなど、完全な保護機能。

4. 垂直拡張プラットフォーム

拡張プラットフォームは通常、より大きな取り付け標本用のプラットフォームとして使用され、正方形または円形、またはユーザー定義にすることができます。拡張プラットフォームの動的特性の影響を軽減するために、すべての拡張プラットフォームは、それらのモード周波数のモデル化と分析を行う必要があります。これらの拡張プラットフォームは、通常、マグネシウム合金から鋳造され、減衰材が取り付けられています。

5. 光電自動センタリングシステム

可動コイルの位置を自動的に調整して、バランスの取れた状態を維持します。自動センタリングシステムは、負荷中および荷降ろし中に可動コイルが常に中心にあることを保証します。

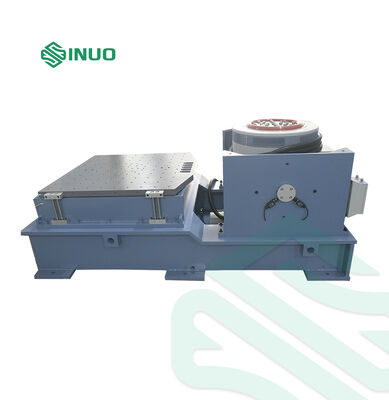

6. 水平スライドプラットフォーム

水平スライド設計は、高い転倒モーメントと横方向の拘束を備えています。この設計コンセプトは、標準的な水平スライド配置と組み合わせて、ガイドオイルフィルムの減衰特性を維持しながら、高い動的モーメント制限を備えています。水平スライドテーブルは、スライドプレート、接続ヘッド、天然花崗岩スラブ、水平スライドテーブルベース、および独立したオイル源で構成されています。

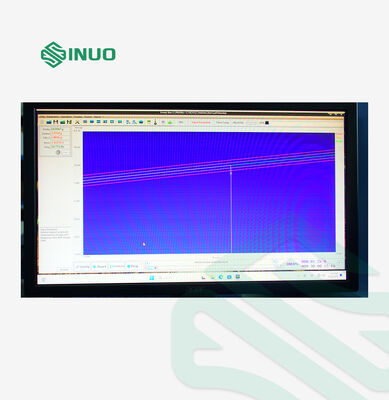

7. デジタル振動コントローラー

振動コントローラーは、高度な分散構造システムを採用しています。閉ループ制御はDSPプロセッサによって実現され、PCは制御ループから独立しています。これにより、制御システムのリアルタイム性と高効率が保証されます。テストシステムのあらゆる変化にタイムリーかつ迅速に対応できます。制御の安定性と高精度を確保します。ハードウェアは、最大300MHzの主周波数と24ビット分解能のADC/DACを備えた32ビット浮動小数点DSPプロセッサを採用しています。高精度浮動小数点デジタルフィルタリングとハードウェア回路を備えた低ノイズ設計技術。コントローラーは、ダイナミックレンジを90dB以上、信号対雑音比を100dB以上にランダムに制御します。

特徴

a. 高性能と信頼性

閉ループ制御はDSPプロセッサによって実現され、PCは制御ループから独立しています。これにより、制御システムのリアルタイム性と高効率が保証されます。テストシステムのあらゆる変化にタイムリーかつ迅速に対応できます。制御の信頼性と高精度を確保します。すべての入力チャンネルには、24ビット分解能のADC、低ノイズハードウェア設計、およびアナログおよびデジタルアンチエイリアシングフィルタが組み込まれており、分析の高精度を効果的に保証します。

b. 操作が簡単

Windowsベースのアプリケーションソフトウェアは操作が簡単で、補助機能が豊富です。システムの強力な自動ウィザードと自動テストレポート生成機能により、反復的で退屈なテストタスクが容易になります。テストパラメータの設定は豊富で厳密であり、USB2.0インターフェースにより、コンピュータとの連携がより緊密かつ調和的になります。

c. 強力な機能と柔軟性

振動コントローラーは、複数の複雑なタスクを完了できる強力な振動制御プラットフォームです。同じハードウェアプラットフォームで、さまざまなアプリケーションソフトウェアを構成して、さまざまな分析タスクを完了し、さまざまなテストおよび分析のニーズに対応できます。コントローラーはモジュール設計を採用しており、さまざまなユーザーのニーズに応じて対応するハードウェアとソフトウェアを構成して、さまざまなニーズに対応できます。

d. テストの安全性

コントローラーは、システムの振動制御のプレビューを取得するための小規模信号制御を提供します。この方法により、テストエンジニアはノイズレベルを事前に決定できます。また、システムの伝達関数やその他の特性を大まかに理解できます。また、複数の安全チェックとインターロック設定があります。テスター、テスト対象物、および振動テーブル装置の安全性が最大限に保証されています。システムに異常がある場合は、システムの組み込み終了キーを押して、テストをすぐに終了できます。

e. テストレポートの生成

Word形式またはPDF形式のテストレポートのワンクリック高速生成をサポートしています。レポート生成ボタンをクリックするだけで、現在のテスト結果が得られます。基本的なテスト制御機能の説明から、具体的なテスト設定パラメータ、制御ターゲットスペクトル曲線から、テスト時間領域および周波数領域曲線まで、すべてが利用可能です。さまざまなテストレポート仕様に従って変更および作成するのに便利です。直接印刷およびプレビューでき、オンラインで送信できます。

デジタル振動コントローラーの主な技術的パラメータ

デジタル振動コントローラーの機能説明

ランダム制御

ユーザー定義のパワースペクトル図（ターゲットスペクトルエディターで作成）に従って、ランダム制御は伝達関数等化の方法を採用しています。ガウスランダム信号を継続的に出力して、リアルタイムで正確なマルチチャネル閉ループ制御をすばやく実装します。組み込みの適応制御アルゴリズムは、システムの非線形性、共振周波数、および負荷の変化に迅速に対応します。

周波数範囲：0〜4800Hz、18750Hzまで拡張可能

分解能：100、200、400、800、1600、3200スペクトル線

制御電力範囲：>90dB

制御戦略：シングルチャネル制御、加重平均、最大値、最小値。

正弦波制御

正弦波は、正弦波形の振幅を制御して、アナログ品質の正弦波および正弦波スイープ信号を提供します。滞留振幅、滞留周波数を設定でき、滞留時間は正弦波信号の回数または回数を設定することで決定できます。

周波数範囲：1Hz〜5000Hz、10000Hzまで拡張可能

閉ループ時間：5 mS

高調波歪み：<-100dB

周波数スイープモード：線形周波数スイープ0〜6000 Hz/分|対数スイープ0〜100 Oct/分

スイープ方向：上、下

スイープ時間：スイープ回数またはテスト時間として設定できます。

古典的衝撃

伝達関数等化方法を採用し、半正弦波、ベル波、矩形波、台形波、フロントピークノコギリ波、バックピークノコギリ波、三角波をサポートします。ユーザーは、必要に応じてパルスピーク値を入力することもできます。

パルス持続時間0.5〜3,000mS

最大分析帯域幅18750Hz

フレームサイズ：最大16384

規格に適合：MIL-STD-810（米国軍事規格）、ISO規格、ユーザー定義の割り込み制御制限。
