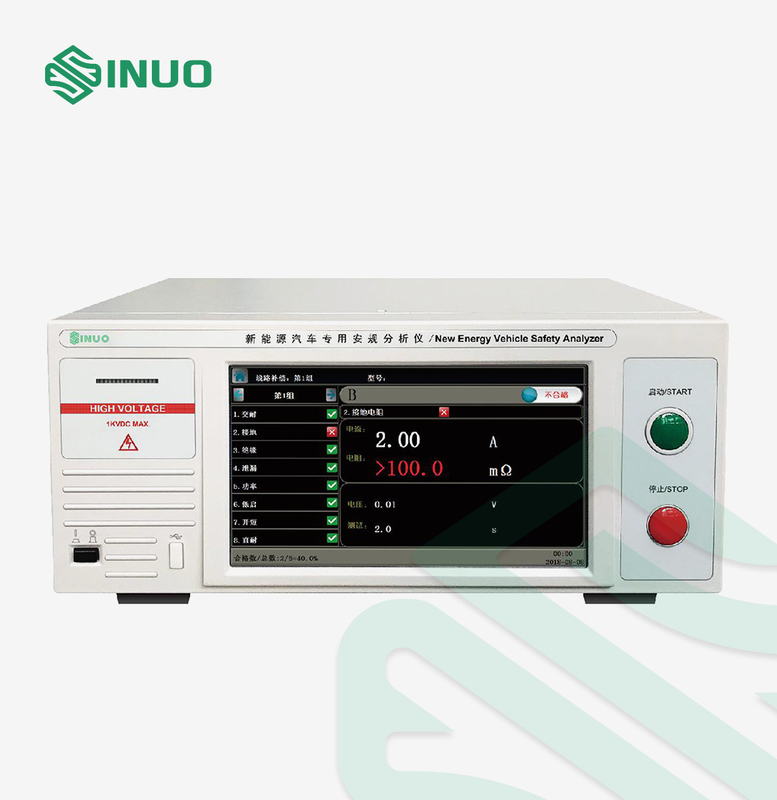

電気自動車の電子工学のための熱心な電気安全試験装置ISO 6469

電気自動車の電子工学のための熱心な電気安全試験装置ISO 6469

ブランド名: Sinuo
モデル番号: SNE6884A
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 20セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
ISO 6469、等
表示方法:
19インチの本来の性格スクリーン
AC抵抗電圧範囲:
100-5000V
AC抵抗の出力負荷:
200VA (5000V/40mA)
DCの抵抗の測定範囲:
5mΩ-200mΩ/2K-200KΩ
DCの温度の測定の範囲:
-10.0℃~+60.0℃
絶縁抵抗の出力電圧範囲:
DC:200-1000V
絶縁抵抗の測定の範囲:
1.0-3000MΩ
パッケージの詳細:
カートン箱
供給の能力:
20セット/月
ハイライト:

40mAは電気安全試験装置を捧げた

,

200VA電気安全試験装置

,

ISO 6469の絶縁材の測定装置

製品説明





ISO 6469の電気自動車の電子工学のための熱心な安全検光子



従った標準及び節




ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム(RESS)



電気自動車のIECの62196:2020のプラグ、ソケット出口、車のコネクターおよび車の入口伝導性充満



装置の概観




1. テスト項目:AC抵抗電圧、DCの抵抗電圧、絶縁抵抗、潜在的な同等化。



2. 高精度:安全規則の基本的な正確さは1%である。



3. アークの検出を用いる電圧に抗し、始動電圧の設定を高めなさい;DCの抵抗の電圧および絶縁材は現在の充満低限を高めゆっくり上限機能を高める。



4. 完全な保護機能:DCのDCの抵抗電圧テストの間の高圧急速な排出装置、感電の危険を引き起こすかもしれないテスト チャートの残りの電圧を避けるため、;高圧感電回路を防ぎ、ループを、感電の傷害を防ぐためにいつでも検出し、そして人員の安全を保障しなさい。



5. 理性的な検出機能は自動的にテストの信頼性を保障するために器械の正常な出力を確認するようにつく。



6. USBインターフェイスはすぐに一定変数をコピーでき試験結果を出力し、そしてプログラムをオンラインで改善する。



7. サポート・バー コード スキャン インターフェイスは、速い集団選択、データ記憶および他の機能を実現できる。



機能および構成




適用される標準 ISO 6469、IEC 62196、等
モデル SNE6884A
検定関数の記述 AC電圧抵抗、DC電圧の抵抗、絶縁抵抗、潜在的なバランス
働く条件 働く電源 AC220V±10%、50/60Hz±5%
環境の温度 0-40℃
環境の湿気 20-80%RH
表示モード 10.2の「フル カラーのタッチ画面
現在の保護に ヒューズ、ソフトウェア保護
警報方法 健全で、軽い警報:ブザー、表示燈
標準的な構成 リモート・コントロール インターフェイス 開始は、停止する
転換の量の出力インターフェイス 、失敗する渡される、テストする
コミュニケーション機能 RS232
警報ライト インターフェイス 三色警報ライト
USBインターフェイス 貯蔵のテスト データ、USBディスク改善機能
バー コードのスキャン インターフェイス 走査器銃に接続することができる


技術的な変数




絶縁抵抗テスト 定格出力 3000V/10GΩ
出力電圧さざ波 抵抗負荷、3000V/2mA、<1%
出力電圧設定の範囲 DC:調節可能な100-3000V
出力電圧決断/正確さ 1V ± (1%セットvalue+2V)
絶縁抵抗の設定の範囲

上限:0.000-9.999-99.99-999.9-10000MΩ

0=closed

低限:0.1000-9.999-99.99-999.9-10000MΩ (任意50GΩ)

絶縁抵抗の測定の範囲/決断

0.100-0.499KV:0.100-9.999-99.99-999.9MΩ-2.000GΩ

0.500-1.000KV:0.200-9.999-99.99-999.9MΩ-1.000GΩ-10.00GΩ

0.001 MΩ/0.01 MΩ/0.1 MΩ/1 MΩ/10MΩ

抵抗補償 >30MΩ、自動/マニュアル
絶縁抵抗の測定の正確さ

0.100-0.499KV:0.100MΩ-9.999 MΩ、10.00 MΩ-99.99 MΩ、100.0 MΩ-999.9 MΩ、1.000GΩ-2.000GΩ:± (5%の読書value+2単語)

0.500-3.000KV:0.200MΩ-9.999 MΩ、10.00 MΩ-99.99 MΩ、100.0 MΩ-999.9 MΩの± (2%の読書value+2単語)

1.000GΩ-10.00GΩの± (5%の読書value+2単語)

充満低限の流れ 0~3.500uA、自動/マニュアル
遅い上昇/遅い落下時間の設定 0.1-999.9s / 0.0-999.9s
範囲を置く遅れ/テスト時間 0.3-999.9s / 0.0 (0.0=連続的な出力)、0.1-999.9s
テスト時間決断/正確さ 0.1s / ± (0.1%セットvalue+0.05s)

AC抵抗電圧テスト 電圧テスト タイプに抗しなさい 冷たい州の抵抗電圧テスト
定格出力の負荷 200VA (5000V/40mA)
出力電圧波形、調節率 正弦波、<1% (満載への負荷無し)
出力電圧設定の範囲 AC:100-5000V
出力電圧決断/正確さ 1V / ± (1%×設定値+2V)
出力頻度 50Hzまたは60Hz/±0.1%の×の設定値
現在の配置の範囲/現在のゼロ

上限:0.000-3.999-40.00mA

低限:0.000-3.999-40.00mA

自動か手動

現在の測定の範囲/決断

0.002-3.999-40.00mA

0.001mA/0.01mA

現在の測定の正確さ ± (1%の読書価値+2ワード)
上昇時間/遅いダウンタイム 0.0-999.9s
範囲を置くテスト時間 0.0 (0.0=連続的な出力)、0.1-999.9s
テスト時間決断/正確さ 0.1s / ± (0.1%の設定値+0.05s)
始動電圧の設定 (0%~50%の) ×の出力電圧設定値
アークの検出 レベル1-9、No.9は最も敏感なレベル、0 =閉められていてである

DCの抵抗電圧テスト 電圧テスト タイプに抗しなさい 冷たい州の抵抗電圧テスト
定格出力の負荷 60VA (DC:6000V/10mA)
出力電圧さざ波 抵抗負荷(6000V/1mA) <1%
出力電圧設定の範囲 DC:100-6000V
出力電圧決断/正確さ 1V / ± (1%の設定値+2V)
現在の配置の範囲

上限:0.000-0.399-3.999-10.00mA

低限:0.000-0.399-3.999-10.00mA

0=終わり

現在の測定の範囲/現在のゼロ

0.000-0.399-3.999-10.00mA/0.000-2.000mA

自動か手動

現在の測定の決断/正確さ

0.001mA/0.04mA

± (1%の読書value+2単語)

上昇時間/遅いダウンタイム 0.1-999.9s / 0.0-999.9s
範囲を置くテスト時間 0.0 (0.0=Continuous出力)、0.1-999.9s
テスト時間決断/正確さ 0.1s / ± (0.1%セットvalue+0.05s)
始動電圧の設定 (0%~50%の) ×outputの電圧設定値
ゆっくり上昇の上限の流れ 0.005-9.999-10.00mA
充満低限の流れ 0.0-350.0uA DC、自動か手動
排出時間 ≤20mS
アークの検出 レベル1-9、No.9は最も敏感なレベル、0 =閉められていてである

潜在的な同等化テスト テスト方法 4線式
出力電圧設定の範囲/決断 DC:2.0-32.0A/0.1A
出力電流の正確さ ± (1%の設定値+0.20A)
抵抗の設定の範囲

上限:0-600mΩ

低限:0-600mΩ

0=終わり

抵抗の測定の範囲

3.00A≤|≤10.00A、0-600mΩ;

10.00A<|≤20.00A、0-300mΩ;

20.00A<|≤30.00A、0-200mΩ

ゼロへの抵抗 0-100mΩ
抵抗の測定の決断/正確さ 1mΩ/± (1.5%の読書value+3mΩ)
範囲を置くテスト時間 0.0 (0.0=Continuous出力)、0.1-999.9s
テスト時間決断/正確さ 0.1s / ± (0.1%セットvalue+0.05s)



特別なテスト付属品
