IEC62133 バッテリー試験用3軸シェーカーテーブル振動試験システム

ブランド名:	Sinuo
モデル番号:	SN553- EV207HG40VT40VCSusb-2
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	5セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

最大。衝撃加振力:

1400Kg.f ((11760N) のピーク

最高。任意刺激的な力:

600Kg.f (6860N) r.ms

最大。正弦波加振力:

700Kg.f (7000N) ピーク

マックス。変位:

51mm p-p

最大。スピード:

2m/s

マックス。加速度:

100g

最大。負荷:

300kg

周波数範囲:

1~4000 Hz

パッケージの詳細:

合板の箱

供給の能力:

5セット/月

ハイライト:

750V 65A AC dcの充満試験制度

ISO 6469 AC dcの充満試験制度

300V 30A AC DC電源の検光子

製品説明

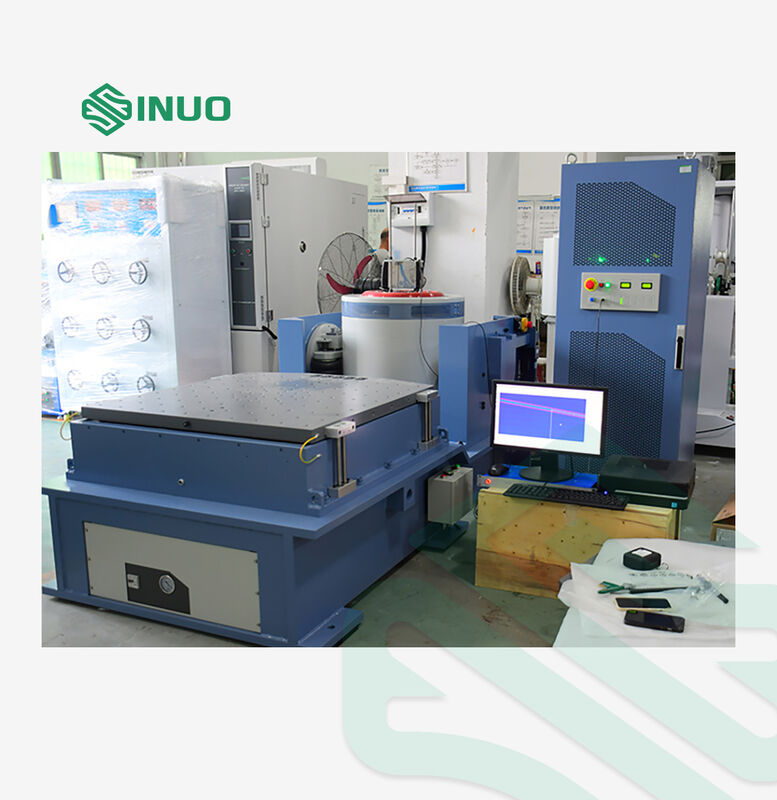

IEC62133 3軸シェーカーテーブル振動試験システム（バッテリー試験用）

このプロフェッショナルな振動試験システムは、IEC62133規格に準拠したバッテリー試験用に特別に設計されています。回路基板、航空機部品、自動車部品、家電製品など、工業製品向けの包括的な励起および試験ソリューションを提供します。

製品の用途

振動試験は、制御された励起または衝撃を与えることによって、コンポーネントやデバイスが現実世界の環境でどのように反応するかを評価します。Sinuoは、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTMなどの国際規格に準拠した製品品質を検証する完全な試験ソリューションを提供します。

振動試験機の選択と仕様

試験パラメータ:

試験タイプ：正弦波スイープ; ランダム振動
周波数応答範囲：2～5000Hz
選択式：A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

機器構成

コンポーネント	構成
振動テーブル本体	A07S23電磁励起発生器
自動センタリング制御装置	可動コイルセンタリングシステム
冷却システム	B402S冷却ファン
垂直拡張テーブル	VT40（400×400mm）

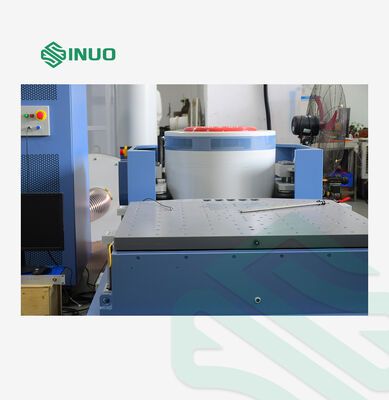

水平スライドテーブル	HG40（400×400mm）
パワーアンプ	LAO7Kデジタルスイッチングパワーアンプ
保護システム	サーボ保護システム
振動コントローラー	VCSusb-2デジタル振動コントローラー
制御コンピュータ	Windows 10搭載17インチLCDモニター

技術的パラメータ

A07S23電磁励起発生器

最大正弦波励起力: 700Kg.f（7000N）ピーク

最大ランダム励起力: 600Kg.f（6860N）r.ms

周波数範囲: 1～4000 Hz

最大変位: 51 mm p-p

最大加速度: 100G（980 m/s²）

最大負荷: 300 kg

機器重量: 880 kg

LAO7Kデジタルスイッチングパワーアンプ

出力: 7KVA

出力電圧: 120V

アンプ効率: ≥90%

主なシステム機能

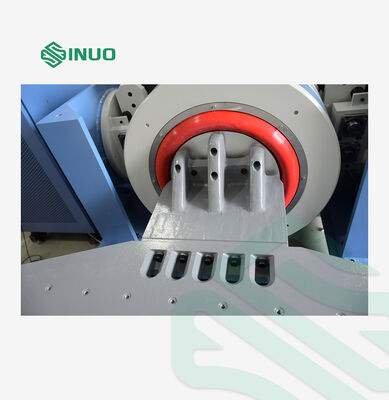

高度な可動コイル設計: デュアルベアリングガイドにより、動的軸方向の交差と回転を低減し、優れた耐久性を実現
二重磁気回路構造: 低磁束漏れと均一な磁界分布
強化された冷却システム: 冷却効率を向上させたハニカムエアダクト設計
デジタルスイッチングパワーアンプ: 優れた信号対雑音比を備えたEU CE規格に適合する高い安定性
包括的な保護システム：過電圧、過熱、過変位保護を含む完全な安全機能
高性能振動コントローラー: 正確な制御のための24ビット解像度の32ビット浮動小数点DSPプロセッサ
自動試験レポート: 包括的なデータ分析によるWordまたはPDF試験レポートのワンクリック生成

電気的要件

電源: AC 3相380V/50Hz 17KVA

圧縮空気: 0.6Mpa

接地抵抗: ≤4Ω
