| ブランド名: | Sinuo |
| モデル番号: | SN553-EV222VT50VC-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |
| コンポーネント | 構成の詳細 | 数量 |
|---|---|---|

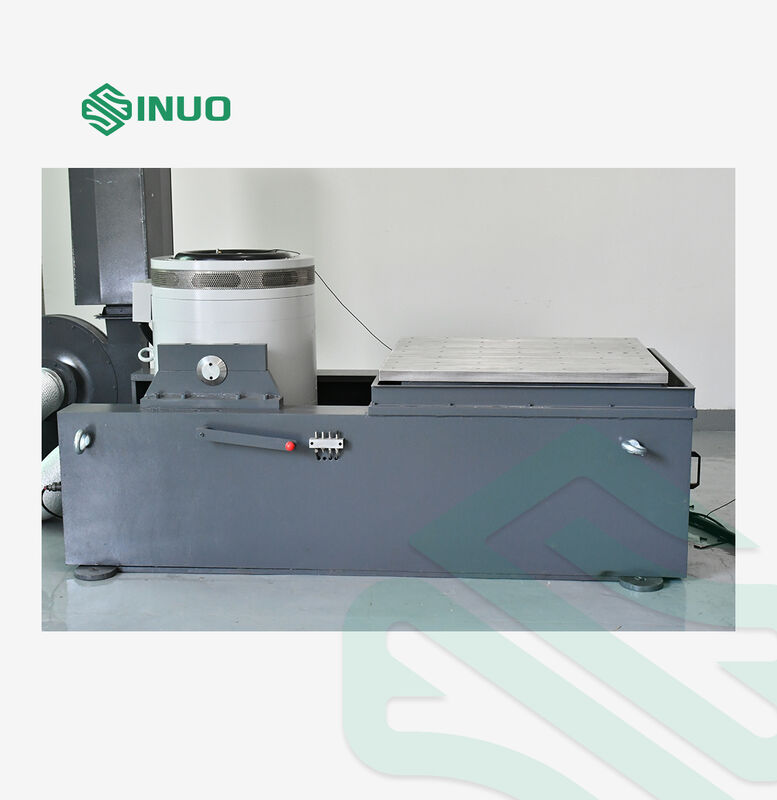

| 振動テーブル本体 | A20S32電磁励起発生器 | 1セット |
| 自動センタリング制御装置 | 可動コイル用 | 1セット |

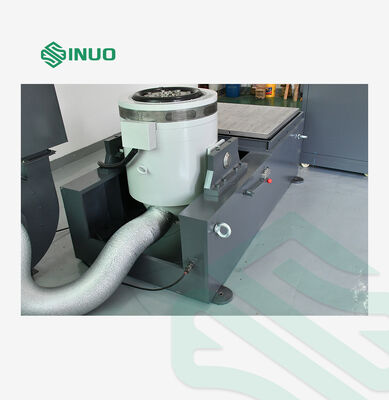

| 冷却ファン | B752（マフラーを含む） | 1セット |

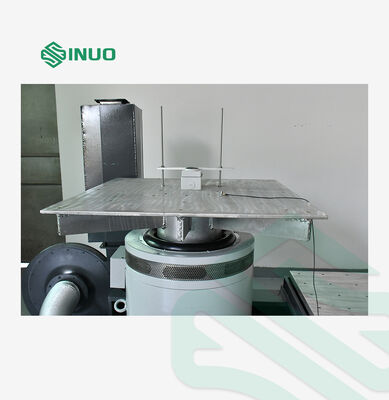

| 垂直拡張テーブル | VT50（500×500mm） | 1セット |

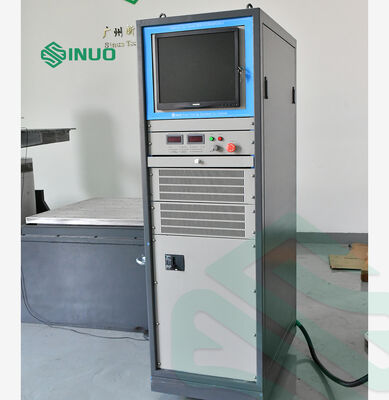

| デジタルスイッチングパワーアンプ | LA-24Kデジタルスイッチングパワーアンプ | 1セット |
| サーボ保護システム | 完全保護システム | 1セット |
| 励起電源 | 電源ユニット | 1セット |
| デジタル振動コントローラー | VCS-2デジタル振動コントローラー | 1セット |
| システム加速度センサー | 加速度測定 | 2個 |
| 制御ソフトウェア | インストールCD | 1セット |
| 制御コンピュータ | コンピュータシステム | 1セット |
| 付属品 | 接続ケーブル/エアパイプ | 1セット |
| 付属品ツール | T型レンチ、六角レンチ、ドライバーなど | 1セット |
| 振動圧力ロッド | 圧力バークランプ | 1セット |
| 最大正弦波励起力 | 2200Kgfピーク |
| 最大ランダム励起力 | 2200Kgf r.ms |
| 最大衝撃励起力 | 4400Kgfピーク |
| 周波数範囲 | 1～3000 Hz |
| 最大変位 | 51 mm p-p |
| 最大速度 | 2m/s |
| 最大加速度 | 100G（980 m/s²） |
| 一次共振周波数 | 3200 Hz±5% |
| 最大負荷 | 400 kg |
| 振動絶縁周波数 | 2.5 Hz |
| 可動コイル径 | Φ340 mm |
| 可動コイル重量 | 22kg |
| テーブル上のネジ | 17×M10 |
| 磁束漏れ | <10ガウス |
| 許容偏心モーメント | 500N.m |
| 機器サイズ | 1080mmL×920mmW×1050mmH（垂直拡張テーブルを除く） |
| 機器重量 | 1900 kg（水平スライドテーブルを除く） |
| 出力 | 22KVA |
| 出力電圧 | 100V |
| 出力電流 | 220A |
| アンプ効率 | ≥90% |
| 高調波歪み | 0.5% THD @ 500Hz |
| SNR | >75dB |
| 入力信号範囲 | ±10 Vpeak |
| 出力DC安定性 | <5mVdc |
| アンプサイズ | W910mm×D610mm×1150mm |
| アンプ重量 | 470 KG |
| ハードウェア構成 | 2つの同時入力チャンネル、1つの出力チャンネル |
| 制御機能モジュール | 正弦波、ランダム、古典的衝撃 |
| 制御コンピュータ | 17インチオリジナルブランドコンピュータ、LCDモニター、Windows 10 |
| ソフトウェア | 中国語/英語操作、時間領域および周波数領域分析、信号源、正弦波周波数スイープ分析、自動WORDテストレポート生成 |
| システムアクセラレータC04A07 | 周波数範囲：1～12000Hz、感度：50mv/g、温度範囲：-24～250℃ |
| 入力チャンネル数 | 2つの同時入力チャンネル |
| 入力信号タイプ | 電圧/電荷 |
| 入力インピーダンス | >110 kΩ |
| 最大電圧入力範囲 | ±10V |
| 最大電荷入力範囲 | ±10000PC |
| 信号対雑音比 | >100dB |
| フィルター | 160dB/オクターブアナログフィルター |
| アナログ/デジタルコンバーター（ADC） | 24ビット分解能、ダイナミックレンジ：114dB、最大サンプリング周波数192kHz |
| 出力チャンネル数 | 1つの出力チャンネル |
| 出力信号タイプ | 電圧信号 |
| 出力インピーダンス | <30Ω |
| 最大電圧出力範囲 | ±10V |
| 最大出力電流 | 100mA |
| 振幅精度 | 2mV |
| 高調波歪み | <-95dBfs |
| フィルター | 60dB/オクターブアナログフィルター |
