ASTM 100G 高精度振動試験システム、2チャンネル入力

ブランド名:	Sinuo
モデル番号:	SN553-EV211VT30VCS-2
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	5セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

最大。正弦力:

1000Kg.fピーク

マックス。変位:

51mm p-p

マックス。加速度:

100g

ペイロード:

300kg

垂直拡張テーブル:

300mm*300mm

ソフトウェア:

シヌスランダムクラシックショック

パッケージの詳細:

合板の箱

供給の能力:

5セット/月

ハイライト:

6000V電気安全試験装置

5000V 40mAの電気安全試験装置

ISO 6469の電気乗用車

製品説明

ASTM 100G 高精度振動試験システム 2チャネル入力

ASTM 100G振動試験システムは,厳格な産業用試験アプリケーションのために設計された2チャネル入力機能で高度な精度のある振動試験を提供します.

製品アプリケーション

振動テストは,制御された興奮やショックに晒すことで,コンポーネントやデバイスが現実環境でどのように反応するかを評価します.このシステムは,回路ボードを含む幅広い産業用アプリケーションに対応しています.飛行機,船,ロケット,ミサイル,自動車,家電など

シヌオは,GB,GJB,UL,JIS,DIN,ISO,BS,MIL,IEC,ASTMを含む国内および国際基準に準拠する包括的な刺激とテストソリューションを提供しています.

振動試験の仕様

検査種類:シヌススイープ,ランダム,ショック
周波数応答範囲 1-3300Hz
選択式: A(g)=(2πf) 2Dcm/980 ̇A=0.002DmmF2, D=A/0.002F2, F=M(kg) ×A(g

装置の配置

構成要素	構成	量
振動テーブルボディ	A11S24 電磁刺激発電機	1 SET
冷却システム	B402 冷却扇風機 (サイレンサーを含む)	1 SET
垂直テーブル	VT30 垂直拡張テーブル (300mm*300mm)	1 SET
センターシステム	ダイナミックコイルのための自動センターシステム	1 SET
電力増幅器	LA10Kデジタルスイッチングパワー増幅器	1 SET
保護システム	サーボ保護システム	1 SET
電源	刺激電源	1 SET
コントローラー	デジタル振動制御主エンジン	1 SET
センサー	システム加速センサー	1 PCS
コンピュータシステム	コントロールコンピュータコントロールソフトウェアのインストールCD	1 SET
アクセサリー	延長接続ケーブル/空気管	1 SET
ドキュメント	操作説明書,検査報告,証明書,整備手帳	1 SET
道具	アクセサリーツール	1 SET
マウント	振動する圧棒/圧棒クリップ	1 SET

テクニカルパラメータ

A11S24 電磁刺激発電機

最大シヌソイド刺激力:1000Kg.fピーク

最大のランダム刺激力:1000Kg.f rms

最大衝撃刺激力:2000Kg.fピーク

周波数範囲:1°3300 Hz

最大移動量:51mm p-p

最大速度:2.0m/s

最大加速:100G

第一の重鳴周波数:2500 Hz±5%

パイロード:300kg

振動隔離周波数:2.5 Hz

移動コイル直径:フ240 mm

電動駆動の重量:11kg

テーブルのスクロール:17×M10

流量漏れ:< 1 mT (10 ガウス)

許容される偏心力:500N.m

装置のサイズ:915mm×740mm×785mm (拡張テーブルを除く)

装置の重量:880kg (水平スライドテーブルを除く)

LA10K デジタルスイッチングパワーアンプ

出力:12KVA

出力電圧:120V

出力電流:100A

SNR:>65dB

増幅器のサイズ:600mm×900mm×1130mm

サーボ保護システム

温度,風圧,過剰移動,過電圧,過電流,入力低電圧,外部故障,制御電源,論理故障を含む包括的な保護機能入力相損失.

デジタル振動コントローラ VCS-2

ハードウェア構成:2 つの入力チャンネル,1 つの出力チャンネル

制御機能モジュール:シヌスランダムクラシックショック

コントロールコンピュータ:17インチのLCDモニター,キーボード/光学マウス付きのオリジナルブランドのコンピュータ

ソフトウェア:英語操作,時間領域と周波数領域分析,信号源,シナス周波数スイープ分析,自動WORDテストレポート生成

オペレーティングシステム:Windows 10

速度センサー LTE:周波数範囲: 1-7000Hz 感度: 30pc/g 温度範囲: -40~180°C

VT30 垂直拡張表

材料:マグネシウム合金,表面硬化アノード化

テーブルサイズ:300mm×300mm

固定穴:M8 ステンレス鋼の螺栓袖

上限使用頻度:サイナス2000Hz ランダム2000Hz

体重:約9kg

B402 冷却扇風機 (サイレンサーを含む)

扇風機電源:4kW

流量:18m3/分

電気の必要性

電源:3相 380V/50Hz 25KVA

圧縮空気:0.6Mpa

地面抵抗:≤4Ω

システムコンポーネントと機能

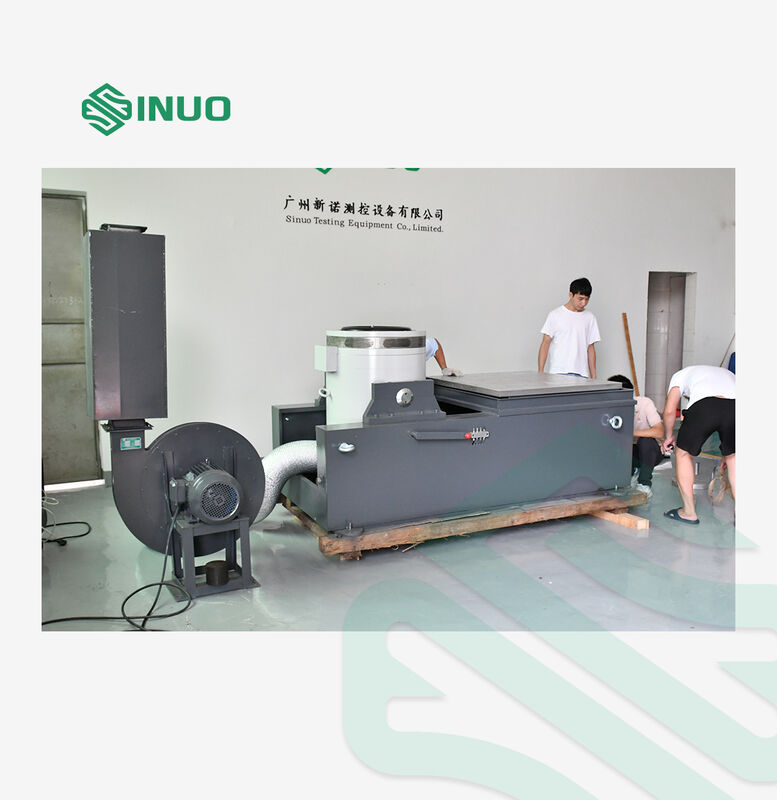

1振動テーブルボディ

鋳造と手作業で動くコイル,光電子負荷支給システム,二重ベアリング軸導機能により耐久性が高く,試験中に動的軸交差が軽減される.

低流量漏れと均等な磁場を持つ二重磁気回路構造
長期にわたる耐磨性や耐腐蝕性のための先進的なリン酸処理と自動車塗料技術
低騒音扇風機,蜂巣空気管設計,二層シャント空気管の強化冷却

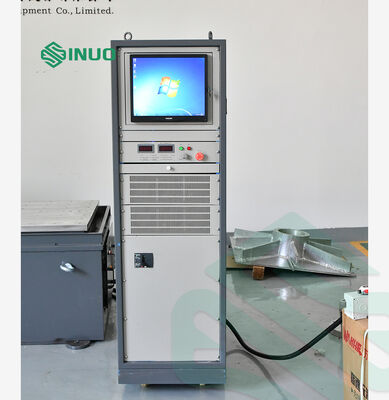

2. LA デジタル切り替えるパワー増幅器

信頼性の高いIGBT技術 EU"CE"規格を満たす
シヌソイド周波数倍数パルス幅モジュレーションによる高い安定性と信頼性
交換電源原理を用いた高変換効率
電子自動電流共有技術
優れた安全性

3サーボ保護システム

電力網の過電圧,低電圧,相損失,論理障害,電源モジュール通過,過温度,出力過電流,出力過電圧を含む完全な保護機能駆動力プラットフォームの温度と外部のロック

4垂直拡張プラットフォーム

マグネシウム合金から鋳造され,ダムパーマテリアルで,大きなマウントサンプル用に設計されています.すべての拡張プラットフォームは,動的特性への影響を最小限に抑えるために,モダル周波数についてモデル化され分析されます..

5光電気自動センターシステム

自動で移動コイル位置を調整し,荷付けと卸荷作業中にバランス状態を維持します.

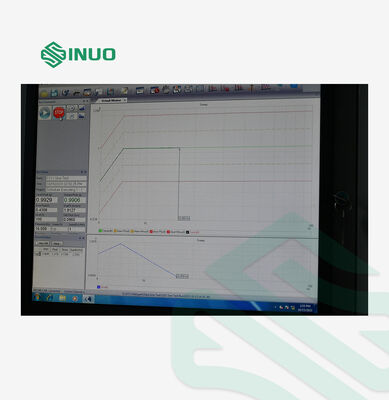

6デジタル振動コントローラ

DSPプロセッサによって実現された閉ループ制御の先進的な分散構造システムで,リアルタイム応答と高効率を保証します.

高性能:32 ビットの浮動点DSPプロセッサ (300MHz),24 ビットの解像度 ADC/DAC,ダイナミックレンジ > 90dB,SNR > 100dB
簡単な操作:自動ウィザードとテストレポート生成の Windows ベースのソフトウェア
柔軟な構成:ハードウェアとソフトウェアのカスタマイズを可能にするモジュール式設計
試験安全性:複数のセキュリティチェック,インターロック設定,緊急停止
報告する:総合的なデータを持つWordまたはPDFテストレポートの1クリック生成

制御器の機能能力

ランダム制御

リアルタイムマルチチャネル閉ループ制御のために,ガウスのランダム信号と転送関数等式化を使用する.適応制御アルゴリズムは,システムの非線形性や負荷変化に迅速に対応する..

周波数範囲:0~4680Hz (18750Hzまで拡張可能)

決議:100, 200, 400, 800, 1600, 3200スペクトル線

制御電源範囲:>90dB

制御戦略単チャンネル制御,重度の平均値,最大値,最小値

シネスコントロール

高品質のシヌス・シヌス・スウィープ信号を精密な振幅制御,居住設定,柔軟な周波数スウィープオプションで提供します

周波数範囲:1Hz~4680Hz (10000Hzまで拡張可能)

閉ループ時間:5mS

ハーモニック歪み:<100dB

周波数スイープモード:線形 (0~6000 Hz/min),ロガリズム (0~100 Oct/min)

スワイプ方向:上がって下がって

クラシックショック

半シナス波,鐘波,長方形波,トラペゾイル波,シール歯波,ユーザー定義パルスパラメータを持つ三角形波を含む様々な波形タイプをサポートします.

パルス持続時間:0.5から3000mS

最大解析帯域幅:22000Hz

フレームサイズ:16384まで

基準の遵守:MIL-STD-810,ISO規格,ユーザー定義の中断制御制限
