| ブランド名: | Sinuo |
| モデル番号: | SN5516 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/四分の一 |

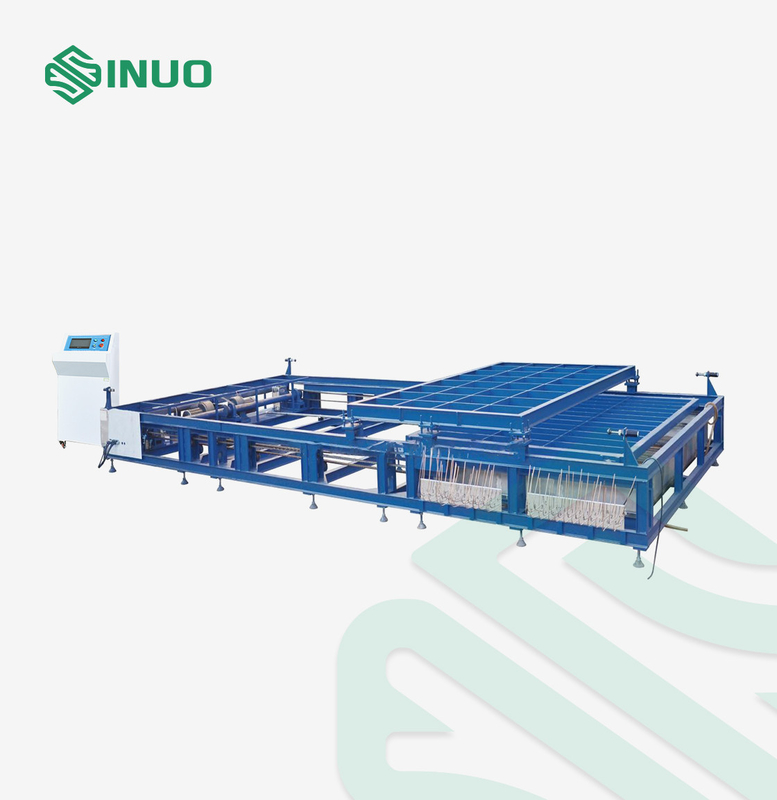

UL 2580の電気自動車電池のパックの外的な火の露出の試験装置
従った標準及び節
電池のパックの外的な火の露出の試験装置はUL 2580節42、ECE R100の別館8E、等の条件に一致させる。
技術的な変数
| プロダクト数 | SN5516-2500 | SN5516-3000 | |
| テスト スペース | W1500xD2500xH800 mm | W2000xD3000xH1000 mm | |
| ホストのサイズ | W7500xD3700xH960 mm | W8500xD4200xH960 mm | |
| 移動式棚のサイズ | W1500xD3000 mm | W2200xD3200 mm | |
| 負荷軸受け | 1000KG、（カスタマイズ可能な2000KG、3000KG） | ||
| 移動式棚の移動速度 | 6000mm/min （調節可能な速度） | ||
| 処理し難いバッフルの移動速度 | 6000mm/min （調節可能な速度） | ||
| 制御システム | リモート・コントロール コンピュータによって結合されるPLC+touchスクリーンのclose-range調節 | ||
| 点火方法 | 自動高圧パッケージの点火（リモート・コントロール） | ||
| オイル レベルの間隔への燃焼のテーブル | ガソリン液体レベルとテスト チャート間の間隔は450cm~550mmの範囲の内で調節することができ省略時の値は500mmである;ガソリン版の底は水で満ちている | ||
| 耐火れんがのサイズ | 標準的なECER100の耐火れんがのサイズ240mm*120m*70mmに従いなさい | ||
| ガソリン版のサイズ | 3つのガソリン版があり、異なったサイズのガソリン版は電池のサイズに従って取り替えることができる。操作は簡単である。ガソリン版の高さはガソリン表面の上の8cmより高くない。 | ||
| 電源 | AC 380V、7KWまたはマッチの顧客の場所の電源の条件 | AC 380V、8KWまたはマッチの顧客の場所の電源の条件 | |
| 装置の重量 | 3.5t | 4t | |
| 他の条件 | ガソリン版の点火区域は条件に従って調節することができる | ||
| 自動的にガソリンを加えなさい | |||
| テスト条件に従うリモート・コントロールの、電気点火 | |||
| ビデオ監視サーベイランス制度、照明装置 | |||
装置の概観
1. 関連した標準的なテスト条件
1.1電池のパックの外的な火の露出の試験装置はUL 2580節42、ECE R100の別館8E、等の条件に一致させる。テスト チャートは電気道路車両電池パックまたはシステムである。
1.2テスト環境の温度は0℃の上にある、風速は2.5km/hより多くではないし、電池のパックのSOCの条件は50%の上にある
1.3テストで、ガソリンを含んでいる20cmによって平らな版のサイズはテスト チャート、50cm以下の横のサイズを超過する。鍋の高さはガソリン表面の上の8cmより高くないべきではない。テスト チャートは集中するべきである。50 cmへのテスト チャートのガソリン液体レベルと底間の間隔は置かれた。水で鍋の底を満たしなさい。外的な火の図式的な図表は図で示されている:
1.4第一段階:予熱。テストの下で装置の下でガソリン テスト チャートからの、そしてウォーミングアップの60秒後の少なくとも3mを、場所オイル鍋発火させなさい。ガソリン平らな版がテスト チャートおよび立場を動かすには、動かすために余りにも大きければ
1.5第二段階:直接燃焼。被験者は70秒の間燃え立つために直接露出される
1.6第三段階:間接燃焼。オイル鍋上の処理し難いバッフルを置きなさい。被験者は60秒の間この状態でテストする。または相互の合意で、直接60sのための炎に露出され続けなさい。処理し難い下見板は標準的な耐火れんがから成っている。特定の網サイズは次図で示されている。それはまたこのサイズについて処理し難い材料から成っていることができる。
耐火性:（Seger-Kegel） SK 30
A12O3構成:30-33%
気孔率（Po）:20-22%容積
密度:1900-2000kg/m3
有効な穴区域:44.18%
1.7第4段階:火の源を残しなさい。ガソリン平らな版かサンプルを取除き、サンプル低下の2時間か表面温度45℃の下で観察しなさい。
