| ブランド名: | Sinuo |
| モデル番号: | SNE6808C |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

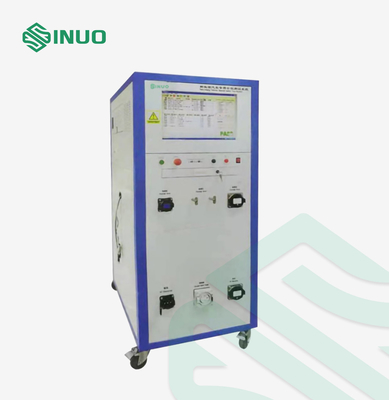

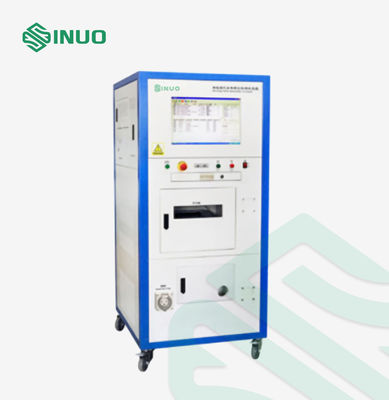

ISO 6469新しいエネルギー電気自動車の電気安全試験装置
従った標準及び節
ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム（RESS）
装置の概観
新しいエネルギー乗物安全の点検はによって車テスト単位で構成されるホスト コンピューターの制御システム、部品テストする単位、潜在的な同等化テスト単位および力電池テスト単位を制御される。
技術的な変数
| 潜在的な同等化 | |
| テスト方法/正価格販売出力電圧 | 4線式 |
| 正価格販売出力電圧 | <12v> |
| 範囲を置く出力電流 | DC:1.00~32.00Aの絶えず調節可能な一定した現在の出力 |
| 出力電流の決断 | 0.01A |
| 出力電流の正確さ | 1.00~9.99A:± （setting+0.20Aの1%） |
| 10.00~32.00A:± （設定の1%） | |
| 抵抗の設定の範囲を基づかせていること | 上限:0~630.0mΩ; |
| 低限:0~630.0mΩ;0=off | |
| 抵抗の測定範囲を基づかせていること | 1.00A≤outpur current≤10.00A、0.0~600.0mΩ |
| 10.00A≤outpur current≤20.00A、0.0~300.0mΩ | |
| 20.00A≤outpur current≤32.00A、0.0~200.0mΩ | |
| 抵抗の測定の決断を基づかせていること | 0.1 mΩ/1 mΩ |
| 電圧測定範囲を基づかせていること | 0~10V |
| 電圧測定の決断を基づかせていること | 0.001V |
| ゼロへの抵抗 | 0.0~100.0のmΩ |
| 電圧測定の正確さを基づかせていること | ± （reading+3 mΩの1%） |
| 範囲を置くテスト時間 | 0.0の0.1~999.9s 0.0=Continuousの出力 |
| 決断を置くテスト時間 | 0.1S |
| 範囲の正確さを置くテスト時間 | ± （setting+0.05sの1%） |
| 絶縁抵抗テスト | |
| 定格出力の負荷流れ | 10VA （1000V/10mA） 10mA |
| 出力電圧さざ波 | 抵抗負荷、1000V/1mA、 <5> |
| 出力電圧設定の範囲 | DC:100~1000V連続的な調節可能 |
| 出力電圧設定の決断 | 1V |
| 出力電圧設定の正確さ | ± （setting+3Vの1%） |
| 絶縁抵抗の設定の範囲 | 上限:0.0001~10GΩ;∞ =上部および低限の判断無し |
| 低限:0.0001~10GΩ; | |
| 絶縁抵抗の測定範囲 | 100~499V:0.1MΩ~1000 MΩ |
| 500V~1000V:1.5MΩ~10000 MΩ | |
| 絶縁抵抗の測定の決断 | 0.01 MΩ/0.1 MΩ/1 MΩ |
| 抵抗補償 | >30MΩ |
| 絶縁抵抗の測定範囲 | 0.05~99.99~999.9~3000MΩ |
| 絶縁抵抗の測定の正確さ |
100~499V: <100 M=""> 100 MΩ~1000 MΩ:± （reading+5 MΩの10%） |
|
500~1000V:1.5 MΩ~100MΩ:± （reading+0.2 MΩの2%） 100 MΩ~1999 MΩ:± （reading+2 MΩの5%） 2000 MΩ~10000 MΩ:± （reading+5 MΩの10%） |
|
| 1000 MΩ~3000 MΩ:± （reading+2digitalsの5%） | |
| 範囲を置く遅れ時間 | 0.5~999.9s |
| 範囲を置くテスト時間 | 0.0、0.1~999.9sの0.0=連続的な出力 |
| テスト時間決断 | 0.1S |
| 正確さを置くテスト時間 | ± （setting+0.05sの1%） |
| AC抵抗電圧 | |
| 電圧テスト タイプに抗しなさい | 冷たい抵抗電圧テスト |
| 定格出力の負荷 | 200VA （AC:5000V/40mA） |
| 出力電圧調節率 | <2> |
| 出力電圧設定の範囲 | AC:100-5000V;50Hz/60Hz |
| 出力電圧決断 | 1V |
| 出力電圧正確さ | ± （1%セットvalue+3V） |
| 故障の現在の測定範囲 | 0.050~9.999~40.00mA |
| 故障の現在の配置の範囲 | 上限:0.000-9.999 - -40.00mA |
| 低限:0.000-9.999 - -40.00mA 0.000=close | |
| 故障の現在の測定の決断 | 0.001mA/0.01mA |
| ゼロ流れ | 0.000-2.000mA |
| 故障の現在の測定の正確さ | ± （読書価値+ 0.005mAの1%） |
| 上昇時間/遅いダウンタイム | 0.0-999.9s |
| 範囲を置くテスト時間 |
0.0、0.1-999.9S 0,0=continuous出力 |
| テスト時間決断 | 0.1S |
| 正確さを置くテスト時間 | ± （0.1%セットvalue+0.05s） |
| アークの検出 | 1-9のギヤ（9つは最も高い感受性である） |
| DCの抵抗電圧 | |
| 電圧テスト タイプに抗しなさい | 冷たい抵抗電圧テスト |
| 出力電圧設定の範囲 | DC:100-6000V |
| 出力電圧決断 | 1V |
| 出力電圧正確さ | ± （1%セットvalue+5V） |
| 故障の現在の配置の範囲 |
上限:0.000-10.00mA; 低限:0.000-10.00mA、0=off |
| 故障の現在の測定の範囲 | 0.010-10.00mA |
| 故障の現在の測定の決断 | 0.001mA/0.01mA |
| ゼロ流れ | 0-2 000mA |
| 故障の現在の測定の正確さ | ± （読むvalue+5 digitalsの1%） |
| 上昇時間/遅いダウンタイム | 0.0-999.9s |
| 範囲を置くテスト時間 |
0.0-999.9S 0.0=continuous出力 |
| テスト時間決断 | 0.1S |
| 正確さを置くテスト時間 | ± （0.1%セットvalue+0.05s） |
| アークの検出 | 1-9のギヤ（9つは最も高い感受性である） |
| 現在の漏出 | |
| 定格負荷の出力領域 | 分離の変圧器/作り付けの可変的な頻度電源の力によって定められる |
| 漏出タイプ設定 | 単一フェーズ:静的な漏出、動的漏出 |
| 出力電圧比率 |
1.10時の入力電圧（分離の変圧器による出力） /arbitrarilyセットの電圧（可変的な頻度電源による出力）
|
| 出力電圧設定の範囲 | AC:0.0-300.0V |
| 測定範囲を置く出力電圧 | AC:5.0-300.0V |
| 出力電圧測定の決断 | 0.1V |
| 出力電圧測定の正確さ | ± （読むvalue+3Vの1.5%） |
| 漏出現在のインピーダンス | |
| 漏出現在の配置の範囲 |
上限:0.000-5.000mA; 低限:0.000-5.000mA 0.000=off |
| 漏出現在の測定の範囲 | 現在の試験範囲は0.050-5.000mAである |
| 漏出現在の測定の決断 | 0.001mA |
| ゼロ流れ | 0.000-2.000mA |
| 漏出現在の測定の正確さ | ± （読書価値+ 0.005mAの1.5%） |
| 範囲を置くテスト時間 |
0.0、0.5-999.9S 0.0=continuous出力 |
| テスト時間決断 | 0.1S |
| 正確さを置くテスト時間 | ± （0.1%セットvalue+0.05s） |
| 遅い充満機能（任意） | |
| 出力電圧設定の範囲 | AC:0.0-300.0V |
| 出力電圧測定の範囲 | AC:5.0~300.0V |
| 出力電圧決断 | 0.1V |
| 出力電圧測定の正確さ | ± （測定範囲の読むvalue+0.25%の0.25%） |
| 充満現在の配置の範囲 |
6.000-63.00A （すなわち、流れの上限） 注:流れの低限は0にそれ固定される置くことができない |
| 測定の現在の配置の範囲 | 上部および低限:0.000-9.999-75.00A |
| 現在の測定範囲 | 0.050~9.999~75.00A |
| 現在の測定の決断 | 0.001A/0.01A |
| 現在の測定の正確さ | ± （測定範囲の読むvalue+0.25%の0.25%） |
| 力率の測定範囲 | 0.100~1.000 |
| 力率の測定の決断 | 0.001 |
| 範囲を置く力率の上限 | 0.000~1.000 |
| 範囲を置く力率の低限 | 0.000~1.000 |
| 力率の測定の正確さ | ± （読むvalue+0.01の0.5%） |
| 遅れ時間 | 0.2~999.9S |
| 範囲を置くテスト時間 |
0.0、0.1-999.9S 0.0=continuous出力 |
| テスト時間決断 | 0.1S |
| テスト時間正確さ | ± （value+0.05sの配置の0.1%） |
| 低電圧遅い充満テスト（任意） | |
| 定格負荷の出力領域 | 分離の変圧器/作り付けの可変的な頻度電源の力によって定められる |
| 出力電圧比率 |
0.85の時の入力電圧（分離の変圧器による出力） /arbitrarilyセットの電圧（可変的な頻度電源による出力）
|
| 出力電圧設定の範囲 | AC:0.0-300.0V |
| 出力電圧測定の範囲 | AC:5.0~300.0V |
| 出力電圧決断 | 0.1V |
| 出力電圧測定の正確さ | ± （測定範囲の読むvalue+0.25%の0.25%） |
| 充満現在の配置の範囲 |
6.000-63.00A （すなわち、流れの上限） 注:流れの低限は0にそれ固定される置くことができない |
| 遅れ時間 | 0.2~999.9S |
| 範囲を置くテスト時間 |
0.0、0.1-999.9S 0.0=continuous出力 |
| テスト時間決断 | 0.1S |
| テスト時間正確さ | ± （value+0.05sの配置の0.1%） |
| 速い充満機能（任意） | |
| 充満出力電圧の広範囲の測定 | DC:200.0-500.0V |
| 充満出力電流の広範囲の測定 | ≤50A |
| 充満決断 | 0.01KW.h |
| SOC | 0~100% |
| プラグの温度の設定の範囲 | 0~100°C |
| プラグの温度の決断 | 1°C |
| 電池の温度の測定の範囲 | 0~150°C |
| 範囲を置くテスト時間 |
0.0、0.1-999.9min 0.0=continuous出力 |
| テスト時間決断 | 0.1min |
| テスト時間正確さ | ± （value+0.05minの配置の0.1%） |
| 電池のパックの/Whole車の絶縁試験 | |
| 絶縁抵抗の設定の範囲 |
上限0.00-100.0MΩ 0=close、 低限0.00 - 100 00MΩ |
| 絶縁抵抗の測定の範囲 | 0.20- 100.00MΩ |
| 絶縁抵抗の測定の決断 | 0.01 MΩ |
| 絶縁抵抗の測定の正確さ | ± （5%の読書価値+測定範囲の0.03%） |
| 範囲を置くテスト時間 | 4.0~999.9S |
| テスト時間決断 | 0.1S |
| 正確さを置くテスト時間 | ± （0.1%セットvalue+0.05s） |
質問及び答え

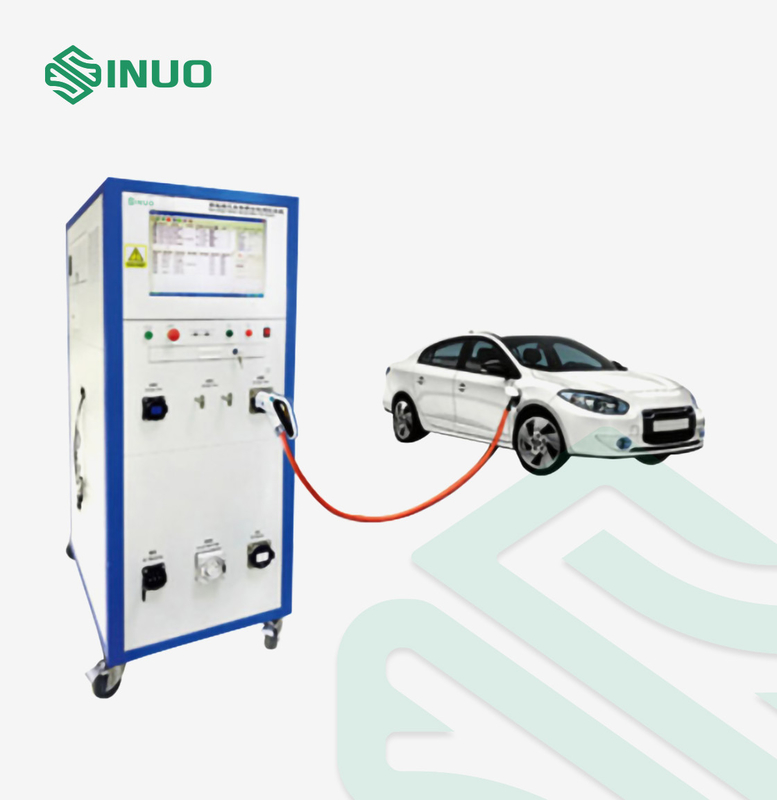

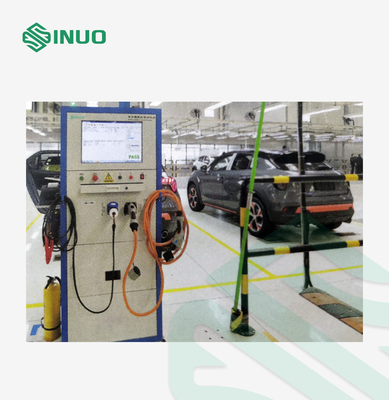

Q:である何が車テスト単位のため:
:それは含んでいる:
1. 速い充満港:DCの抵抗電圧、絶縁抵抗、基づいているDC （潜在的な同等化）、速い充満機能、全車の絶縁抵抗、絶縁試験の証明
2. 遅い充満港:AC抵抗電圧、絶縁抵抗、現在の漏出基づいているAC遅い充満機能
Q:である何が部品の試験ユニットのため:
: AC抵抗電圧、絶縁抵抗。
:である何が潜在的な同等化の単位のため:
Q:それは含んでいる:
1. 電池の否定的な接地点とPEUの貝間の抵抗
2. 電池の否定的な地上ポイントとドライブ モーターのハウジング間の抵抗
3. 電池の否定的な地上ポイントと充電器の貝間の抵抗
4. 電池の否定的な地上ポイントとPTC間の抵抗
5. 電池の否定的な接地点と空気調節の圧縮機ハウジング間の抵抗
6. 電池の否定的な接地点とステアリング モーター ハウジング間の抵抗
7. 電池の否定的な地上ポイントと空気ポンプ包装間の抵抗
8. 蓄電池カバーの電池の否定的な地上ポイントと留まるねじ間の抵抗
テストのための知られていた標準的なテスターは試験制度で造られ、全テスト プロセスの間のテスト配線の変更は試験制度の中にあり、自動切換えは手動ワイヤーで縛る変更なしで完了する。
