| ブランド名: | Sinuo |
| モデル番号: | SN553-EV310HG60VT60VCSusb-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |

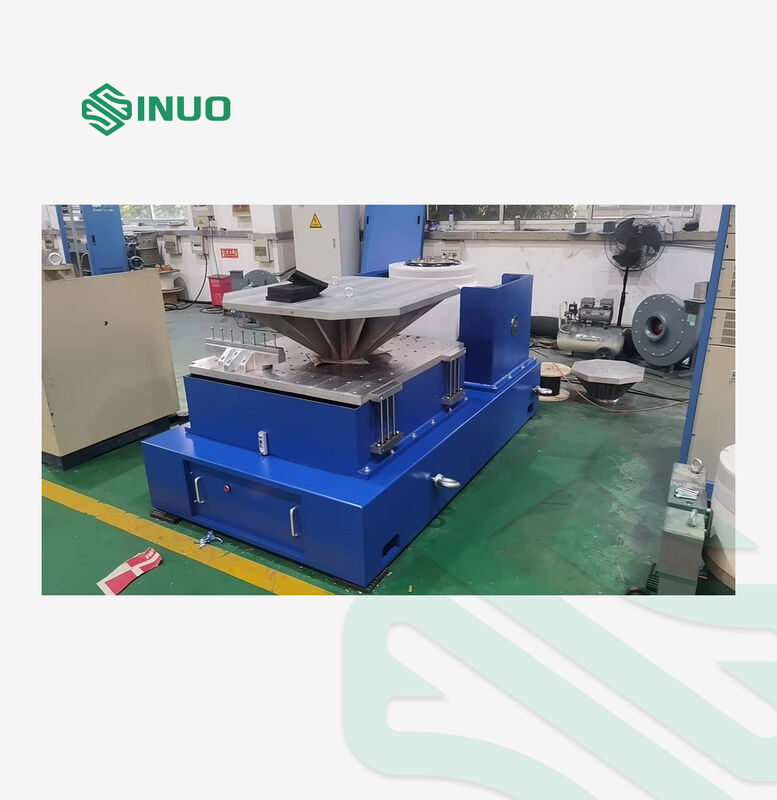

ASTM D 4728 1000Kg.f の力を持つランダム振動試験機
製品使用
振動テストは,コンポーネントまたはデバイスを刺激またはショックを与え,実際の環境でどのように反応するかを見る行為である.振動テストの適用範囲は非常に広い,電子回路板などの工業製品から航空機,船舶,ロケット,ミサイル,自動車,家電など
国内および国際基準,GB,GJB,UL,JIS,DIN,ISOなど,あなたのために製品の品質を証明することができます,BS,MIL,IECとASTM
装置の配置説明書
|
プロジェクト |
設定説明書 |
Qty |
|
振動テーブルボディ |
VG1000-76 電磁刺激発電機 |
1 SET |
|
移動コイルのための自動センター制御装置 |
1 SET |
|
|
BL-1000 冷却扇風機 (サイレンサーを含む) |
1 SET |
|
|
VT60 垂直拡張テーブル (600×600mm) |
1 SET |
|
|
HG60 油膜の水平スライド (600×600mm) |
1 SET |
|
|
デジタルスイッチする電源増幅器 |
SA103 パワーアンプ (磁場電源システムを含む) |
1 SET |
|
サーボ保護システム |
1 SET |
|
|
刺激電源 |
1 SET |
|
|
デジタル振動制御装置 |
VCSusb-2 デジタル振動制御装置 (ソフトウェアと使用機能を含む) |
2 SET |
|
加速計 (7m低騒音BNC-M5ケーブルを含む) |
||
|
制御ソフトウェアのインストールCD |
||
|
コントロールコンピュータ |
1 SET |
機器の技術パラメータ
|
VG1000-76 電磁刺激発生器のパラメータ |
||||
|
最大シヌソイド刺激力 |
1000Kg.fピーク |
|||
|
最大 ランダム な 刺激 力 |
1000Kg.f r.ms |
|||
|
最大衝撃刺激力 |
2000Kg.fピーク |
|||
|
周波数範囲 |
1°2900 Hz |
|||
|
最大移動量 |
76 mm p-p |
|||
|
最大速度 |
1.8 m/s |
|||
|
最大加速 |
82G (800m/s)2) |
|||
|
最大負荷と加速の関係: F=M.A (正弦) |
||||
|
5G |
10G |
20G |
30G |
|
|
188キログラム |
88kg |
38kg |
体重は21kg |
|
|
第一の重鳴周波数 |
3200 Hz±5% |
|||
|
積載量 M1+M2 |
300kg |
|||
|
振動隔離周波数 |
2.5 Hz |
|||
|
移動コイル直径 |
フ240 mm |
|||
|
移動コイル重量 |
14kg |
|||
|
定数偏心力 |
350.N.M |
|||
|
テーブルの上にスクリュー |
16×M10 |
|||
|
流量漏れ |
<10ガウス |
|||
|
許容される異常モメント |
300N.m |
|||
|
設備の大きさ |
945mm × 720mm × 784mm |
|||
|
機器の重量 |
1000kg |
|||
|
LA-12Kデジタルスイッチングパワー増幅器 |
||||
|
出力 |
12KVA |
|||
|
出力電圧 |
100V |
|||
|
出力電流 |
120A |
|||
|
増幅器の効率 |
≥90% |
|||
|
全和音歪み (THD) |
<1.0% |
|||
|
オンオフレベル |
58KHz |
|||
|
現在の解決法 |
0.1A |
|||
|
SNR |
≥65dB |
|||
|
N についてオーイズ |
≤70dB |
|||
|
平行電流の平衡不均衡度 |
≤3% |
|||
|
現在の最高値因数 |
≥3σ |
|||
|
F について要求応答 |
DC-5000Hz ±3dB 10~3000Hz ±1dB |
|||
|
IF 利益 |
≥80 |
|||
|
DC 安定性 |
<0.1% |
|||
|
増幅器のサイズ |
650mmL × 920mmD × 1700mmH |
|||
|
体重 |
400キロ |
|||
|
サーボ保護システム |
||||
|
機能 |
温度,風圧,過圧,過電圧,過電流,入力の低電圧,外部故障,制御電源,論理故障,入力の相損失 |
|||
|

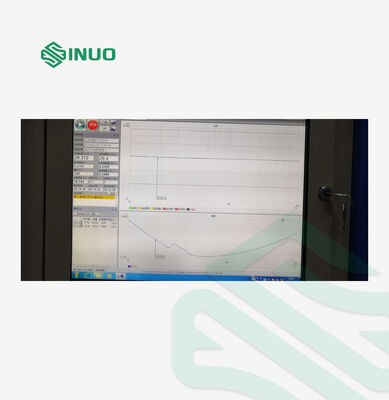

デジタル振動制御器 VCSusb-2 |
||||
|
ハードウェア構成 |
2つの同時入力チャンネル,1つの出力チャンネル |
|||
|
制御機能モジュール |
シヌス ランダム |
|||
|
コントロールコンピュータ |
ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps イーサネットポート,4つのUSBポート / Microsoft Windows 10/8 OS) Microsoft Word/Excel と Adobe Acrobat はテスト レポート エディタとして推奨されています (オプション) |
|||
|
ソフトウェア |
中国語/英語操作,時間領域と周波数領域分析,信号源,シナス周波数スイープ分析,など.自動的にWORDテストレポートを生成することができます.信号とデータを保存するテストパラメータと分析機能を設定します. |
|||
|
システム加速器 |
モデル:LAB24110 周波数範囲: 1-5000Hz 敏感度: 30 +/- 10% pC/g 温度範囲: -40°Cから160°C 2PCS 7M長いPVC"BNC-M5"低騒音ケーブルを含む |
|||
|
VT60 垂直延長テーブル |
||||
|
材料 |
マグネシウム合金,表面硬化 |
|||
|
テーブルサイズ |
600mm×600mm×200mm |
|||
|
固定穴 |
M10 耐久性のある耐磨性のあるステンレス鋼の螺栓袖 |
|||
|
上限使用頻度 |
2000 Hz |
|||
|
体重 |
55kg |
|||
|

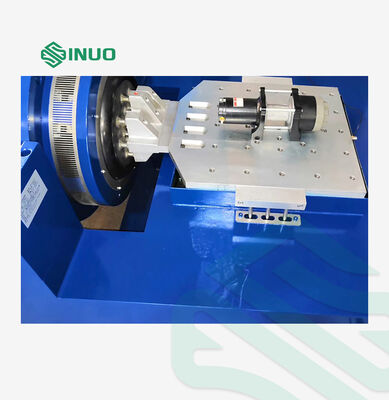

HG60 水平の油膜スライドテーブル |
||||
|
材料 |
マグネシウム合金,表面硬化 |
|||
|
テーブルサイズ |
600×600 |
|||
|
固定穴 |
M10 耐久性のある耐磨性のあるステンレス鋼の螺栓袖 |
|||
|
上限使用頻度 |
2000 Hz |
|||
|
体重 |
55kg |
|||
|
BL 1000 冷却ファン |
||||
|
扇風機電源 |
4KW (5HP) |
|||
|
空気圧 |
0.0034 Mpa |
|||
|
流量 |
0.33 m/s3 |
|||
|
電気要件 |
||||
|
電源 |
AC3相 380V/50Hz 22 KW |
|||
|
必要な圧縮空気 |
0.7Mpa |
|||
|
試験室温 |
0~40°C |
|||
|
試験室の湿度 |
0~85% 凝縮しない |
|||
