| ブランド名: | Sinuo |
| モデル番号: | SNQC1002H |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1かのセット/月 |
DIN 75220の電気自動車の太陽放射ハロゲン ランプ テスト部屋
従った標準及び節
DIN 75220:「太陽シミュレーションの単位の老化する自動車部品」
ISO9060:2007年の「測定するための器械の太陽エネルギー指定そして分類半球の太陽および直接太陽放射」を
ISO 12097-2:「道の車エアバッグの部品部分2:エアバッグ モジュールのテスト」
技術的な変数
| 働く次元:D×W×H | 2500×2500×2500MM | ||
| 外のり寸法:D×W×H | 4100X3100X3000MM | ||
| 力（kw） | 13KW | ||
| 性能 | 温度較差 | 働く室温:-30 ℃ | 85 ℃ （暗い周期） | |
| 湿気範囲 | 1. 周期をつけること:10 | 60% RH 2.暗い周期の湿気範囲:100%まで 3.湿気の正確さ:≤の± 5% |
||
| 分光波長 | 任意290-2450nm | ||
| ランプの放射線強度 | 1050W/m2 accuracy≦±0.01W/m2 | ||
| ランプの管力 | 2.5KW （Air-cooled完全な太陽スペクトルの金属ハロゲン ランプ） X 4 | ||
| ランプの総力 | 10KWの寿命:1000時間 | ||
| 黒板の温度 | BST制御範囲:80 ℃ （調節可能な） BPT制御範囲:80 ℃ （調節可能な） |
||
| 見本抽出するべきアークの中心からの間隔 | 1200mmの有効な焼き付け領域の≥ 3000cm2 | ||
| サンプル棚 | 1200X1200MM | ||
| 正確さの範囲 | 配置/徴候の正確さ:温度0.1の℃、湿気1% RH | ||
| 温度および湿気センサー | プラチナresistance.PT100Ω/MV | ||
| 暖房装置 | 完全に独立したシステム、ニッケル クロムの合金の電気ストーブ | ||
| 加湿システム | 外的な分離のタイプ、すべてのステンレス鋼の浅い表面の蒸気化の加湿器 | ||
| 黒板の温度 | バイメタルの黒板の温度計 | ||
| 温度調節器 | Siemens色のタッチ画面およびドイツのSiemens PLCモジュール制御を採用しなさい | ||
| 循環系 | Temperature-resistantおよび低雑音の空気調節モーター。マルチ ブレード遠心風車輪 | ||
| 材料 | 外の部屋材料 | 静電気のスプレーの処置/SUS304ステンレス鋼無光沢ライン ヘアライン処置をリン酸で処理する良質の炭素鋼の版 | |
| 内部の部屋材料 | SUS304良質のステンレス製の滑らかな版 | ||
| サンプル棚材料 | SUS304良質のステンレス製棒 | ||
| 戸枠の絶縁材 |
高低の温度の老化するシリコーン ゴムのドアのシーリング ストリップ
|
||
| サンプル棚の数 | サンプルの数は黒板の温度および照射センサーに従って16、である | ||
| 日曜日の目 | ドイツの破片が付いている理性的な照射の誘導ループ システム。自動的に照射の強度の設定値を訂正しなさい。それは高温および高湿度の抵抗である;貝は304材料から成っている。 | ||
| 標準的な構成 | 1組の対レーダーガラス窓、4つのランプ | ||
| 安全保護 | 電気漏出、短絡の保護、温度上の、水不足、現在上のモーター過熱、 | ||
| 電源 | AC380V±10%の50±0.5Hz三相五線式システム | ||
| 使用周囲温度 | 5℃~+30℃ ≤85%RH | ||

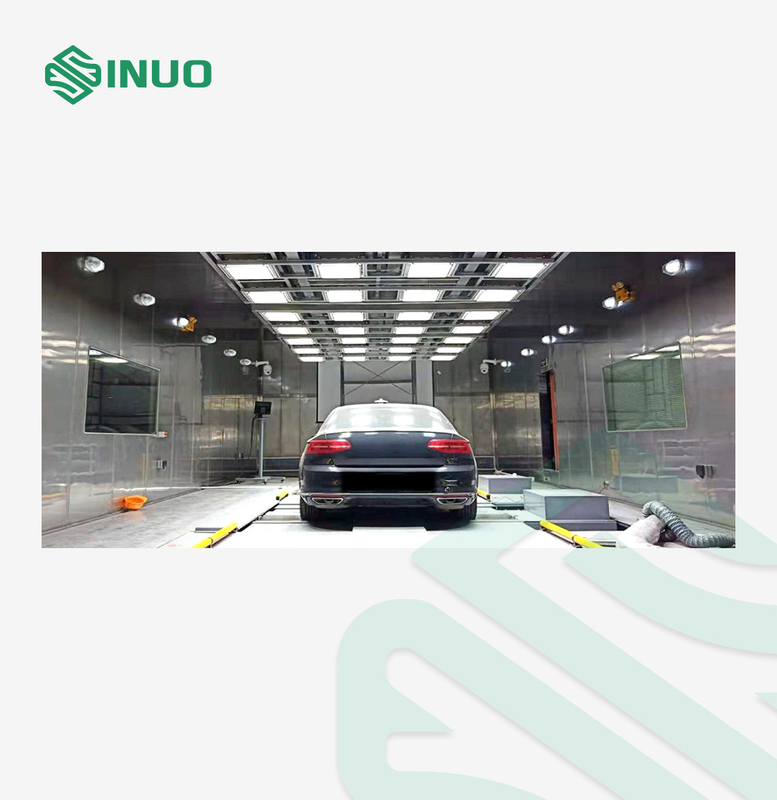

装置の概観
照明装置
システムは反射形電球ハウジング、Osram 2500Wの金属ハロゲン ランプ、キャビネット、照度のメートル、等のインテリジェント制御の電源、最大限に活用された設計で構成される。それはさまざまな条件の下で完全に日光の照射の環境を模倣できる。、湿気温度のような環境要因とつながれて、雨および雪、テスト標本（熱、機械、化学、電気、等）の直接太陽放射の影響を評価することを使用しまた構成の効果の異なる材料の間の相互相互作用を明らかにするのに使用することができる。日光のシミューレーション・システムは電子工学、材料および小型容積の試験片のテストのために単独で使用することができる。システムの多数セットはまた車、トラック、光起電モジュール、列車および飛行機のテストのために使用される専門の設計およびレイアウトを通した軽い配列に結合することができる。
理性的な電源（EPS）:
1) 力モジュールは制御中心として高性能MCUを使用し、高精度のベクトル制御のアルゴリズムはランプの明るさが入力グリッド ボルトおよび冷却によって固定され、影響されないように、エネルギーの安定した出力を保障する。
2) それは20%から100%の出力stepless調節を実現できる全面的な熱放散は小さく、多数制御およびコミュニケーション方法がある。
| 表示 | 操作インターフェイス表示 | 動かされた状態 | 出力電圧を監視でき、出力電流は、温度力およびモジュールの温度、等置いた。 |
| 変数配置 | 関連したパラメータ値は実際の条件に従って柔軟に置くことができる | ||
| 保護/警報機能 | 過電流、過電圧、不足電圧、過熱、短絡、内部貯蔵の失敗、等。 | ||
| 環境 | 周囲温度 | -10℃への+50℃ （氷結） | |
| 包囲された湿気 | 90%以下（霜無し） | ||
| 包囲の環境 | 屋内（直接日光無し、腐食無し、可燃性ガス無し、オイルの霧無し、塵無し、等） | ||
| 高度 | 1000m以下 | ||
3) 電源制御はつくプロセスの間にリアルタイムのランプの状態を監察し、対応する警告をすることができる。照明が不成功なら、ある特定の遅れを超過する場合照明を停止し、高圧を維持するために不成功な照明の危険な状況を長い間避ける警報プロンプトを与える。
キャビネット:
モジュラー電源の設計、小さい足跡の利点の全面的なキャビネットと、端正なライン、便利な関係;電源は統一された制御のための全面的なキャビネットに置くことができテスト箱の制御システムに対応する通信用インタフェースの議定書を提供し、そしてシステム局域内制御および操作の制御正確さのためにタッチ画面を使用する:≤5%。
日光のシミュレーション:
合計98組はの光源各々の光源の電源を別に制御できるEPS制御電源が、光源の各セット装備されている。
完全なスペクトル:+/- 1mの高さの内の10%。
シミュレーションの後で、シミュレーションをつけることのシミュレーションの均等性は± 10.の条件よりよい± 5%についてある。

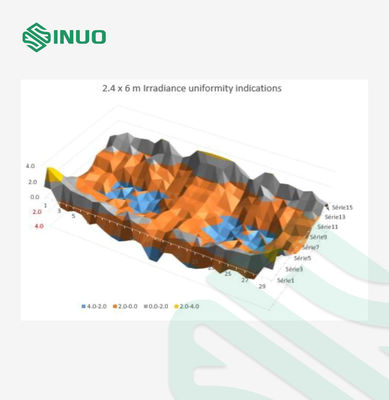

細部については、シミュレーションの計算の続く図を見なさい:
制御システム:
つくシミューレーション・システムはISO 9060の二レベルの標準に合うKIPP及びZONEN SMP10の高感受性の照明が装備されている閉ループ制御モードをセンサー採用する。このセンサーを通して、測定された表面の輝度はリアルタイムに集められる。制御システムは設定値と集められた価値間の偏差に従って自動的にテスト中のライトの安定性を保障するためにエネルギー出力を、調節する。
利点:
広いオペレーティング環境
照明装置の反射器に始動機ランプの電子部品がないので、システムに非常に広い温度および湿気の動作範囲（温度較差は-100 ℃ -200の℃、湿気範囲である0-98%である）がある。
高い安全性
ライターが理性的な電源に取付けられているので、理性的な電源はランプが消え、警報情報は与えられる刺激されないランプがとき。、電源が自動的に停止することを保障するためにリアルタイムのメタル ハライド ランプの定常電圧そして流れを監察でき。さらに、装置は高圧感電の怠慢な操作を避ける使用の後で排出される必要はない。
出力を制御することを効果的に格子変動によって引き起こされる軽い絶滅の現象を避けることは木びき台の電圧安定器回路および力のベクトル制御のアルゴリズムと来る。欠陥警報および自動保護によって、ライトが消えているとき電圧は出力端にない。
よい安定性
AC340V | 440Vで働くことができる木びき台の電圧安定器回路によって来る、;制御システムは力のベクトル制御のアルゴリズムによって出力電力が一定し、調節可能であることを保障するために制御される;異常の空気抽出の補償、実時間監視および自動調節のような自動補償機能によって、電圧変動および周囲温度の変動にもかかわらず、出力エネルギーはまだ一定している;広範囲の安全保護:ランプ変数間違い保護、ランプの切断の保護、ランプの短絡の保護、等;ドイツのSiemens IGBTを使用して、日本の磁気コア、アメリカ人MCU。（100 ℃で働くことができる）;すべての装置は100%の機能テストおよび老化するプロセス テストに合格した。
広い調整範囲
システムに10% stepless -100%エネルギーから調節する機能があるように、異常の換気の補償、実時間監視および自動調節のような自動補償機能のマイクロコンピューター制御。線形制御および方形波の出力によって、高性能は電圧変動にもかかわらず、達成され、周囲温度の変動は、出力エネルギーまだ一定している。
1. 日光のシミューレーション・システム
この試験制度は98の日光のシミュレーションの単位（14 × 7）の合計から成っている。各日光のシミュレーションの単位に同じ力があり、4KWである。特定の配分は次の通りある:
| 分光地域 | 帯域幅 （nm） |
放射 （合計の%） |
許容 分 |
許容 最高 |
放射照度 （W/mの²） |
分光地域 放射照度（W/mの²） |
| UVB | 280から320 | 0.5 | 0.3 | 0.7 | 5.6 | 5.6 |
| UVA | 320から360 | 2.4 | 1.8 | 3 | 26.9 | 62.7 |
| 360から400 | 3.2 | 2.4 | 4.4 | 35.8 | ||
| 気力 | 400から520 | 17.9 | 16.1 | 19.7 | 200.5 | 580.2 |
| 520から640 | 16.6 | 14.9 | 18.3 | 185.9 | ||
| 640から800 | 17.3 | 12.8 | 19 | 193.8 | ||
| IR | 800から3000 | 42.1 | 33.7 | 50.5 | 471.5 | 471.5 |
| 合計 | 1120 | 1120 | ||||
2. 照射の有効範囲: 1500×1500mm
3. 照射の間隔: 1200mm （固定）
4. 平均照射の強度: 1050With M2
（600-1200Withの内で絶えず調節可能M2は、調節正確さ50With M2より大きくない。200With M2の低照射の実験に使用することができる。輝度が200With M2に達することができるように） EPSが原因で200Wの低照射の実験のための50% -100%の範囲の内で無限に調節可能、である、格子は高められる格子（60%、80% 2つの指定）の伝送速度によって制御されるべきで放射線強度。
5. 軽いサポート
ランプ サポートは産業アルミニウム プロフィールから成っている。
ランプのかさはアルミニウム マグネシウムの合金から成っている。

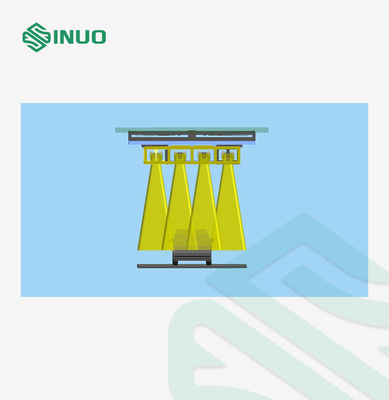

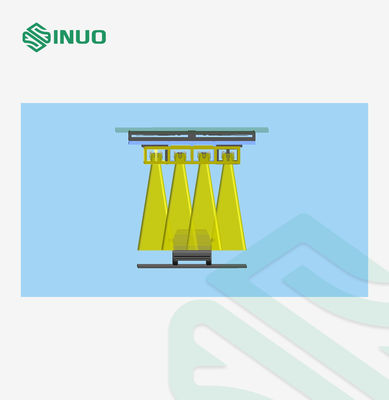

4組のランプ サポートに取付けられているランプの立場がある。ランプの立場は2つの横の列、各列の4つのランプの管に分けられ、各球根は2500Wである。前部、背部、左は、ランプの管の権利は1200MMであり、および各々の電球間の間隔に独立したスイッチ制御がある。電球のレイアウトは図で示されている。ランプの力の調整範囲は10%から100%の範囲内のstepless調節、ランプの総力である10KWである。
6. 輝度センサー
3台の輝度センサーがmの²と放射束を測定するのに使用されている。
輝度センサーは高温に対して抵抗力があり、試験手順中の車に取付けることができる。
輝度センサーは高温度抵抗力がある10m長い接続ケーブルが装備されている。
輝度センサーはジャンクション・ボックスで接続され、切られる。
メタル ハライド ランプの強度はEPSによって50%に合わせることができる。低照射テストが要求されれば、光源を消すことによって達成することができる。
1120 W/mの² 電気で薄暗くなる すべてのランプ
1040 W/mの² 電気で薄暗くなる すべてのランプ
915 W/mの² 電気で薄暗くなる すべてのランプ
730 W/mの² 電気で薄暗くなる すべてのランプ
505 W/mの² 電気で薄暗くなる ランプの半分
270 W/mの² 電気で薄暗くなる ランプの半分
可能ではない55 W/mの²
均等性
600-1200With mの²の範囲で、有効な照射区域内の均等性は10%よりより少しである。低照射テストが行われるとき、均等性の条件は要求されない。均等性テスト方法:384の正方形に有効な照射区域4000x6000mmを、各正方形の区域である250x250mmの場所各正方形の中心の放射計分けなさい。
7. 制御モードをつけること
輝度のフィードバックによる自動制御はまた必須の強度に、測定されたパラメータ値が限界を超過するとき手動で合わせることができ警報/停止の機能がある。
8. 技術的なデータ
システム実用温度範囲:-20 ° Cへの+ 60 ° C
システム保管温度の範囲:-40 ° Cへの+ 60 ° C
照射区域:1200のmm x5000 mm
照射力:基準面のmの²の最高との1200
照射の間隔:球根は基準面からの200-1200mmから調節可能である。
照射の強度制御:10% | 100%
均等性:基準面は± 10%である
輝度センサー:合計1セット
コンピュータ（産業コンピュータ）によって装備されている

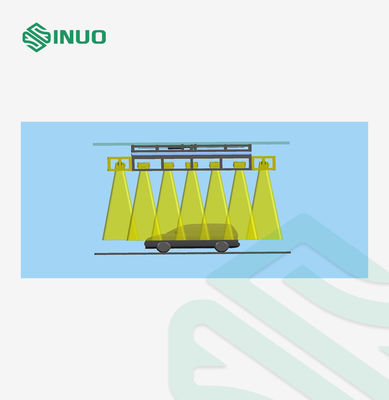

部屋の設計デッサン
質問及び答え
Q:この装置はどんな温度に達することができるか。
:システム実用温度範囲:-20 ° Cへの+ 60 ° C
システム保管温度の範囲:-40 ° Cへの+ 60 ° C。
Q:照射区域のためのサイズは何であるか。
:装置の照射区域は1200のmm x5000 mmである。
