| ブランド名: | Sinuo |
| モデル番号: | SN554-100kN |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

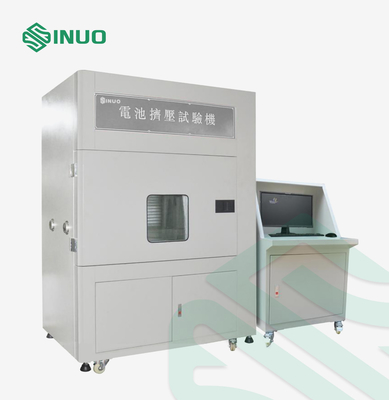

UL2580 EV電池のパックおよびRESS 100kNは試験装置を押しつぶす
従った標準及び節
電気自動車の使用のためのUL 2580節38電池
GB183322-2001金属の水素化合物電気道路車両のための電池にニッケルを被せるため
電気自動車のためのQC/T743リチウム イオン電池
電気自動車のためのQC/T744金属の水素化合物のニッケル電池
国際自動車力電池の国際規格（ISO/IEC/SAE/JEVA/CEN、等）のための関連した標準
「863プログラム」の電気自動車の主要で特別なプロジェクトのための標準連合そして関連したテスト指定
電気自転車のパート3のためのQB/T2947.3-2008電池そして充電器
DB12/T246-2005電気自転車のリチウム電池 テスト標準。
リチウム電池のパックの危ない商品の危ない特徴の点検のためのGB 19521.11-2005の安全コード
技術的な変数
| モデル仕様（書） | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| 圧力（t） | 10 | 20 | 50 | 100 | 200 | 500 | ||
| 最高の変位（mm） | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| 入手の可能性 | 、温度のコレクション現在の、電圧監視カメラのコレクション、火-消火システム | |||||||
| 放出の速度 | 1~80mm/min （調節可能な） | |||||||
| 操作方法 | 長距離の無線制御 | |||||||
| テスト スペース（mm） | 500x500x500 mmm、800x800x800 mm、1000x1000x1000 mm要求あり次第 | |||||||
| 次元 | 実際の設計に応じて | |||||||
|
測定基準を形成しなさい
|
電圧選択 | 0-60V、60~120V、120V~700V | ||||||
| 温度の獲得の範囲 | -200℃~1200℃ | |||||||
| 電圧および温度の正確さ | ±1%FS | |||||||
| 電圧決断 | 1mV | |||||||
| 温度の決断 | 0.1℃ | |||||||
| 機能 | 速度 | 1~80mm/min （調節可能な） | ||||||
| 変位 | 最高の変位1000mmは、カスタマイズすることができる | |||||||
| 構造 | 縦、横（実寸に従って選ぶことができる） | |||||||
| 限定の要因 | 力、変位（変形）、速度、電圧 | |||||||
| 放出方法 | 景色、肖像画、垂直 | |||||||
| 放出の変形 | 0~100%の絶えず多層放出の変形の状態を実現できるmulti-speedステップ設定、 | |||||||
| 圧搾の一時待機時間 | 0~99時間99分99秒、時間の状態は自由に調節することができる | |||||||
| ドライブ モード | 電気Servo | 電気流体式のServo | ||||||
| 放出の正確さ | ±0.5% | ±1% | ||||||
| 構造 | 箱 | 縦か横の構造は制御セクションから分かれている | ||||||
| コミュニケーション | R232の485の通信用インタフェースを採用しなさい、耐圧防爆機能の長距離の獲得の安定性そして実時間性能を、保障できる | |||||||
| 放出のジグ | 異性愛の放出の頭部（300*150mm）、平らな放出ディスク、アークの放出ディスク（半径75mm）は異なった標準に従って、異なった据え付け品選ぶことができる | |||||||
| データ収集 モジュール | 独立した遠隔獲得および分離、多数の電圧、温度およびデータが正しいことを確認する現在の獲得チャネル。 | |||||||
| チャネルの標準的な数 | 2つのチャネル、4つのチャネル、使用任意8つのチャネル | |||||||
| カメラの監視サーベイランス制度 | 試験区域はリモコンである場合もあり、耐圧防爆機能がある高精細度のカメラのモニタリング システムが装備されている、 | |||||||
| 標準的な構成 | 放出のホスト、コンピュータ キャビネット、制御ソフトウエア、電圧/現在/温度の獲得システム、放出の据え付け品、カメラのモニタリング システム、火-消火システム、コンピュータ。それぞれのための1セット。 | |||||||
| 安全保護 | 漏出、温度上の、現在の保護、異常な音および軽い警報の煙探知器ライト上の電圧、積み過ぎ上の、 | |||||||
| テスト据え付け品 | サンプルの実際の使用状態に従う特定の生産、 | |||||||
| 電圧 | AC220V 50HZ | AC380V、50HZの三相五線式システム | ||||||
| 使用環境 | 0℃~45℃ | |||||||

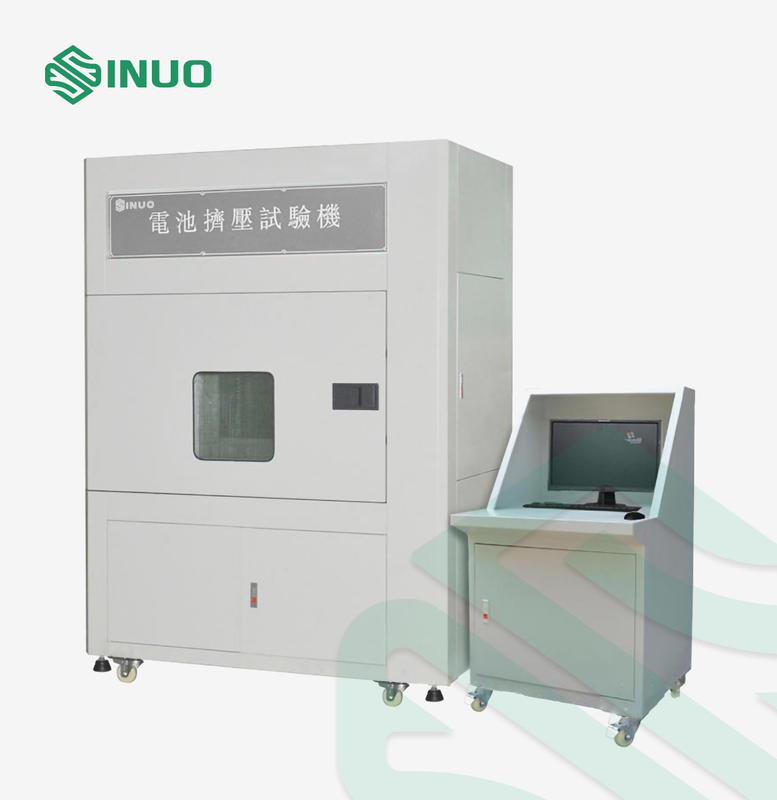

装置の概観
1. 耐圧防爆等級のための条件:
1.1全面的な等級:耐圧防爆等級Exsd IIBT4。
1.2換気扇:高温抵抗力がある耐圧防爆モーターを使用しなさい。
1.3ライト:高明るさの耐圧防爆照明。
1.4スイッチ:火および耐圧防爆スイッチ。
1.5装置のドア:防火効力のあり、ステンレス製の保護網。
2. オペレーティング システム:
2.1固定打撃および一定した圧力のセット マニュアルおよび自動操作モードおよび2つのプロセス形態。
2.2手動モードはプロセスを編集する必要はないし条件は手動制御;自動モードは編集されたプロセス（変位、圧力、圧力保留時間、等）に従って自動的に働くことである
2.3顧客の特別な条件に従ってすばらしい範囲に顧客の製品のプロセス条件および任意構成に会うように、私達は特に設計し、作り出してもいい。
2.4横および縦/調節可能なおよび固定速度/自動火-装置/ビデオ監視system/5T-2000Tを消すことは特に発注することができる
3. データ収集 システム:
3.1 ARM7+μC/OSと成長して、設計されていてⅡ、頻度はオンラインで置かれたリアルタイムの少なくとも10msであり変位および圧力は独自にプログラムすることができる。
3.2多重チャンネルデータ見本抽出モジュール、電圧および温度の獲得チャネルはN*4モードを採用する（拡張できる）。
3.3自動データ収集を実現するために多数のテストの器械に接続することができる強いanti-interference能力のRS232およびRS485シリアル ポートと装備されていて。
テスト データおよび安定した操作の高精度保障するために3.4ビデオ監視の全プロセスはテストで採用される。
3.5データは自動的に記録され、オンラインで貯えられ、テスト レポートは自動的に発生する。
4. 主義:
データ収集 システムは監視コントロール装置に置かれ、装置の電圧または温度信号はセンサーを通してディジタル信号になるために見本抽出され、握られ、そしてA/Dのコンバーターに送られそれから信号は先入れ先出し法に送られる。先入れ先出し法で貯えられるデータはいくつかに達するとき、ARM7によって先入れ先出し法から読まれ、次にARM7またはRS232のイーサネット関係を通したホスト コンピューターに送られる。監視されるべき多くの装置があるかもしれないと考慮して多数の獲得チャネルは設計され、アナログ スイッチを通って行き、次にA/Dのコンバーターに入る。CPLDは全システムの制御中心である。それは獲得チャネルの切換え、A/Dのコンバーターのスタート/ストップ、先入れ先出し法の変えられたデータの貯蔵のアドレス・ジェネレータ、および先入れ先出し法でそれを読み、貯えるためにARM7を知らせる割込み要求の生成を制御する。データ等。
5. 油圧装置:
油圧装置はオイル回路の正常運営を保障するために不純物が油圧装置を入れることを防ぐために可変的なポンプ作動液の供給方式、ポンプのオイルの入口の大きい流れによって中心にされる制御弁のブロック、オイルの吸込フィルタ、およびポンプ出口の高圧石油フィルターを採用する。システムにオイル温度、オイル レベルの表示、エア フィルターおよび他の装置がある。燃料タンクは底にオイルおよび下水の排水のためのクリーニングの窓そしてねじプラグが付いている鋼板溶接された構造である。
6. 耐圧防爆システム
それは二重層によって厚くされる鋼板およびステンレス製の保護純設計を採用し、すべての電装品は耐圧防爆部品および保護分離の手段を採用する。
