ウォークイン温湿度環境チャンバーは、低温、高温、温度変動、一定の熱、交互の湿熱などのさまざまな条件下でシステム全体または大型コンポーネントをテストするように設計されています。 「恒温恒湿室」とも呼ばれ、ユーザーの要望に応じてサイズや機能をカスタマイズできます。モジュラー設計、洗練された外観、高度なエアフロー システムにより、さまざまなテスト ニーズに適応できます。タッチスクリーンと PLC コントローラーを備えたこのチャンバーは、正確な環境シミュレーションのためのハイテク ソリューションです。
この記事では、ウォークイン恒温恒湿室の動作原理、応用分野、技術的特徴、主な選択基準、仕様について検討し、この洗練された製品についての包括的な理解を読者に提供します。
チャンバーには高度な冷却、加熱、加湿、除湿、空気循環システムが統合されており、正確な温度と湿度の制御を実現します。内部には多層断熱材と高効率熱交換器を採用し、安定した均一な環境を実現します。マイクロプロセッサまたは PLC と高精度センサーを搭載した制御システムは、環境パラメータを継続的に監視し、リアルタイムで調整して、長時間の動作中に優れた安定性で事前設定値を維持します。
ウォークイン チャンバーは、次のような環境シミュレーションを必要とする業界で広く使用されています。
ウォークイン型温湿度室を選択するときは、次の要素を考慮してください。
5. 技術的パラメータ
| 容量 | 内部チャンバーサイズ (W*H*D) | 温度範囲 | 仕様・型式 |
|
8m3 |
2000*2000*2000 (mm) |
-40℃～+150℃ | SN886-8-(-40℃) |
| -50℃～+120℃ | SN886-8-(-50℃) | ||
| -60℃～+150℃ | SN886-8-(-60℃) | ||
| -70℃～+150℃ | SN886-8-(-70℃) | ||
|
16m3 |
4000*2000*2000 (mm) |
-40℃～+150℃ | SN886-16-(-40℃) |
| -50℃～+120℃ | SN886-16-(-50℃) | ||
| -60℃～+150℃ | SN886-16-(-60℃) | ||
| -70℃～+150℃ | SN886-16-(-70℃) | ||
|
24m3 |
4000*2000*3000 (mm) |
-40℃～+150℃ | SN886-24-(-40℃) |
| -50℃～+120℃ | SN886-24-(-50℃) | ||
| -60℃～+150℃ | SN886-24-(-60℃) | ||
| -70℃～+150℃ | SN886-24-(-70℃) | ||
|
30m3 |
5000*2000*3000 (mm) |
-40℃～+150℃ | SN886-30-(-40℃) |
| -50℃～+120℃ | SN886-30-(-50℃) | ||
| -60℃～+150℃ | SN886-30-(-60℃) | ||
| -70℃～+150℃ | SN886-30-(-70℃) |
| 1. サンプルの制限 | この試験室では以下のことを禁止します。 可燃性、爆発性、揮発性物質のサンプルの検査または保管 腐食性物質のサンプルの検査または保管 生体サンプルの検査または保管 強力な電磁放射源サンプルの試験または保管 放射性物質サンプルの検査または保管 毒性の高い物質のサンプルの検査または保管 試験または保管中に可燃性、爆発性、揮発性、毒性の高い、腐食性および放射性物質を生成する可能性のあるサンプルの試験または保管 |
| 2. 体積、サイズ、重量 | |
| 2.1 公称内容量 | 6M3 |
| 2.2 内部チャンバーのサイズ | D(2000)mm×W(1500)mm×H(2000)mm |
| 2.3 外形寸法 | 約D(3750)mm×W(2120)mm×H(2450)mm |
| 2.4 重量 | 約1500KG |
| 3. パフォーマンス | |
| 3.1 温度範囲 | 温度範囲：-50℃～+120℃ |
| 3.2 湿度範囲 |
(20 ～ 98)% RH (温湿度制御可能範囲表を参照、積極的な湿熱負荷がないこと)

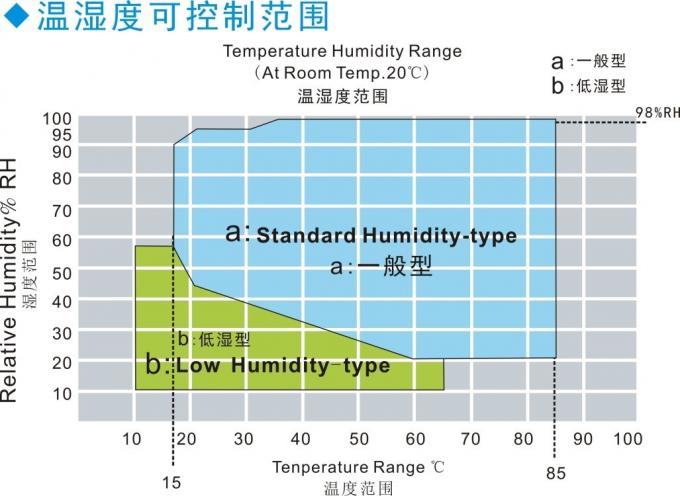

温湿度制御可能範囲表 |
| 3.3 温度変動 | ±0.5℃以下（温度変動は中心点の測定最高温度と最低温度の差の半分） |
| 3.4 温度均一性 | ±2.0℃（温度均一性は各試験で測定した最高温度と最低温度の差の算術平均） |
| 3.5 温度エラー | ±2.0℃ |
| 3.6 加熱時間 | +20℃～+120℃≦45min（非線形無負荷） |
| 3.7 冷却時間 | +30℃～-50℃≦75min（非線形無負荷） |
| 3.8 相対湿度誤差 (湿熱のみ) |
±3%RH |
|
3.9 作動音
|
騒音レベル≤75dB （周囲温度25℃、低エコーの防音室で測定。A重み付けを使用し、8点の平均値をテスト。各テスト点は騒音源から1メートル、地面から1メートル離れています。） |
| 4. 構造的特徴 | |
|
4.1 材質
|
1.外壁材：冷間圧延鋼板、酸洗・リン酸塩処理高度粉体焼付塗装 2.内壁材質：SUS304#ステンレス鋼板 3. チャンバー断熱材：硬質ポリウレタンフォーム+ガラス繊維 |
| 4.2 エアダクト部品 | 遠心ファン;空気出口は空気量、高さ、戻り空気量を調整できます。 |
| 4.3 ドア | 両開きヒンジドア、無反応グリップハンドル採用、観察窓、照明ランプ、窓/ドア枠結露防止電気加熱装置装備、ドア開口部サイズ: (約) 1.5*2M |
| 4.4 観察窓 | 扉には導電膜防爆強化ガラス観察窓2枚（結露防止機能付）500W×600H（mm） |
| 4.5 ファン | 長軸遠心ファン |
| 4.6 サンプルラック | 2 つの内蔵ステンレススチール製調節可能な可動式トレイラック |
|
4.7 インペラ
|
台湾から輸入したステンレス製インペラを使用 |
| 4.8 ヒーター | ニッケルクロム合金電気ヒーター |
|
4.9 冷凍コンプレッサー
|
ドイツ Bitzer コンプレッサー |
|
4.10 蒸発器
|
フィン型エバポレーター |
|
4.11 冷却方法
|
機械式コンプレッサーカスケード |
|
4.12 冷却方法
|
空冷 |
|
4.13温度制御機器
|
TH1200-A、7インチスマートLCDタッチプログラマブルコントローラ |
| 4.14 リード穴 | Φ100mm 1個 特殊発泡ゴム栓付（チャンバー左側） |
|
5. 加熱、加湿、冷凍システムとその動作原理
|
|
| 5.1 加熱システム | ステンレススリーブ型乾燥防止加熱管内蔵ニッケルクロム合金電熱線 |
| 加熱にはU字フィンタイプのステンレス製高速加熱電気ヒーターを使用 | |
| 完全に独立したシステムで制御回路に影響を与えません | |
| 5.2 加湿システム |
加湿方法： 1. 外付けボイラー加湿方式または内蔵水タンク加湿方式2. ステンレス製装甲加湿器 3.加湿器制御モード：非接触およびその他の定期的なパルス幅調整、SSR（ソリッドステートリレー） 4.水位制御装置、加湿器空焚き防止装置、沈殿物回収装置、液面観測窓 5.加湿器の電力: 12KW |
| 加湿システム |
加湿器： 1.全自動給水装置またはボタン式電動自動給水装置 2. 誤作動を防ぐ高温・低温二重水位電子レベルスイッチ 3. 水不足および空気燃焼過熱保護 + 超低水位保護 + 給水時間超過保護により、設備の安全な動作を確保します |
| 5.3 冷凍システム | 冷却方式：空冷 |
| 冷凍コンプレッサー：ドイツ Bitzer環境に優しい冷媒を使用したコンプレッサー | |
| 冷媒銅管：内スパイラルK-TYPE冷媒銅管 | |
| コンデンサー：波形フィン型空冷コンデンサー | |
| 蒸発器：スロープ型FIN-TUBE蒸発器 | |
| 冷凍エレメント：オリジナル輸入電磁弁、乾燥フィルターなど | |
| 5.4 特徴 | システム全体のパイプラインは22kgの漏れ検出テストを受けます |
| 冷暖房システムは完全に独立しています | |
| このシステムは高温高圧の空気の逆流を防ぐことができます。 | |
| すべての冷凍システムの動作プログラムはマイコンコントローラーによって完全に制御されます | |
Sinuo Testing Equipment Co., Limited では、温度と湿度のシミュレーションから複雑なカスタマイズされた環境まで、幅広い試験ニーズに応える最先端のウォークイン環境チャンバーを提供しています。当社はさまざまな標準モデルを提供していますが、お客様の要件はそれぞれ異なることを理解しています。そのため、当社はお客様の仕様に正確に合わせたオーダーメイドのソリューションの作成に特化しています。
航空宇宙、自動車、エレクトロニクス、その他の業界を問わず、当社の柔軟な設計により、最高の精度と信頼性で試験条件が満たされることが保証されます。
普通を超えた何かをお探しですか?あなたのビジネスに最適なテスト環境を構築する方法について話し合いましょう。成功を促進するカスタム ソリューションを利用するには、今すぐお問い合わせください。
