| ブランド名: | Sinuo |
| モデル番号: | SNDCI96 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |

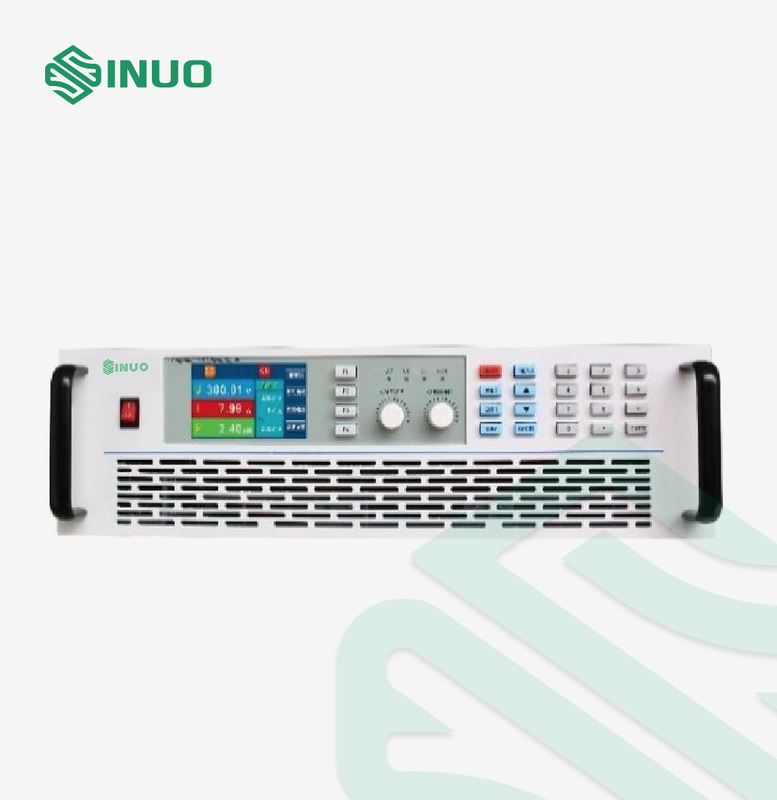

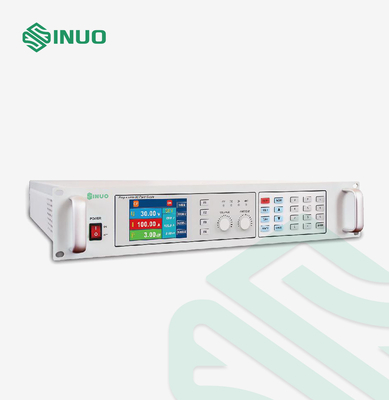

SNDCI96シリーズ プログラム可能なDC電源高い発電、高い現在、速い応答、速い負荷過渡応答、低雑音のような重要な利点が、および便利な使用ある!この一連の電源に超高力の密度があり、絶妙な出現、小型、高性能、強力な機能および簡単な操作を用いるDCのプログラム可能な電源である。それはDCモーター テストのような企業で広く利用されている、大気および宇宙空間および防衛、家電、コンピュータおよびペリフェラル、コミュニケーション、医療機器、太陽エネルギーおよび自動車電子工学。
SNDCI96シリーズは電源の中心で5kW力モジュールを要求する。出力電圧条件に従って、1つから3つのモジュールは5kWに力の15kWを渡すことができるシャーシに形成することができる。これらのエンクロージャの組合せはそれから容易に力の150までのkWを提供するために並行して接続することができる。平行電源はトータル システムの流れを提供する単一の電源のように作動する。高度制御するただことができる。電源は制御装置を通して複雑な順序の出力および不変の力モードを可能にし器械の設定をリコール/貯えるためにできる。この一連の電源の連続周期の使用は繰り返されたテストのための理想的な選択になる。
主な特長
1. 高い発電密度、3U標準的なシャーシ、15kWまでの力。
2. 広い電圧範囲、0~40からの0~1000Vへの、単一機械力5~15kW。
3. 不必要な電圧脱線を防ぐ速い負荷過渡応答。
4. 高精度、内部的に16ビットの広告、低いさざ波
5. ユーザーが作動することができるように便利な適用範囲が広い操作インターフェイス
6. それはユーザーが容量を拡大することができるように出力並列接続および便利であるモジュール設計を実現できる。
7. 順序機能、適用範囲が広くおよび多様なシステム制御、顧客のテストの必要性を満たすため。
8. 低雑音および低温の変更制御を用いる可変的な速度ファン。
9. 一定した電圧および一定した現在の出力モードを使って。
10. 段階の完全な入力過剰の下電圧、欠乏、内部に過熱すること、出力過電圧および他の保護および安全性能は保証される。
11. アナログ制御 インターフェイスを使うと、出力は外的なアナログ インターフェースを通して別に制御することができる。
| モデル |
SNDCI96 150-33 |
SNDCI96 150-66 |
SNDCI96 150-100 |
SNDCI96 200-25 |
SNDCI96 200-50 |
SNDCI96 200-75 |
|||||||||||
| AC入力 | 段階:3段階3本のワイヤー+基づいている;電圧:380VAC±10%;頻度:47~63Hz;力率:≥0.78 | ||||||||||||||||
| DCの出力 | 電圧 | 0~40V | 0~60V | ||||||||||||||
| 現在 | 0~125A | 0~250A | 0~375A | 0~83A | 0~167A | 0~250A | |||||||||||
| 力 | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| 効率 | わずかなラインの下の87%、典型的な価値および最大負荷 | ||||||||||||||||
|
プログラム 正確さ |
電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| OVP | ≤±1%FS （プログラミングの範囲:5-110%フロント・パネル、遠隔アナログ入力末端か任意デジタル入力構成から） | ||||||||||||||||
| リードバックの正確さ | 電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| さざ波および騒音 |
RMS （20Hz-300KHz） |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP （20Hz-20MHz） |
75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | |||||||||||
| 現在のモード | フル・スケールRMSの流れの<±0.04% | ||||||||||||||||
| 源の効果 | 電圧 | ≤0.01% FS （±10%△ UACの入力） | |||||||||||||||
| 現在 | ≤0.05% FS （±10%△ UACの入力） | ||||||||||||||||
| 負荷効果 | 電圧 | ≤0.02% FS （負荷正規の範囲の0-100%） | |||||||||||||||
| 現在 | ≤0.1% FS （負荷△正規の範囲の0-100% UAC） | ||||||||||||||||
| インターフェイスを刺激しなさい | 指定 | 作り付けの25の1ピンD補助的な女性のプラグ | |||||||||||||||
| 信号の範囲 | 0~5Vか0~10V | ||||||||||||||||
| U/Iの正確さ | Uのプログラミング:≤0.25%FS;Uは読んだ:≤の± 1.0%のFS;プログラムしている私:≤0.8%FS;私は読んだ:≤の± 1.0%のFS | ||||||||||||||||
| 動的応答の時間 | 負荷規則の取得時 | 50%から100%か100%から50%のロード変更以下、1ms内の±0.75%のフル・スケールの定常出力へのリターン | |||||||||||||||
| 出力電圧上昇時間 | 最高100ms （フル・スケール10~90%） | ||||||||||||||||
| 現在のスルー・レート | 45A/MS （典型的な価値） | ||||||||||||||||
| 安定性 | ウォーミングアップの30分後の同じオペレーティング環境の状態の下で、それは通常8時間以内の設定値の±0.05%の内にとどまる | ||||||||||||||||
| 通信用インタフェース | RS232/RS485/CAN/LAN/UBSおよび等インターフェイス | ||||||||||||||||
| 平行操作 | 5つまでのプロダクトは接続することができ61の電源は0.3%並行して各電源の正確さを減らす | ||||||||||||||||
| タンデム操作 | シリーズの2単位まで | ||||||||||||||||
| 労働環境 | 屋内タイプ;働く温度:0~50℃の湿気: <80> | ||||||||||||||||
|
温度係数
|
0.02%/℃最高はセット・ポイント電圧の下で電圧を、典型的な価値定格出力 | ||||||||||||||||
| 0.03%/℃最高は現在のセット・ポイント、典型的な価値の下で定格出力の流れを、 | |||||||||||||||||
| 出力浮動電圧 | 否定的なターミナルは潜在的なシャーシの±300Vの内にある | ||||||||||||||||
| 容積:W*H*D （mm） | 482mm*609mm*132mm （W*H*D）の標準的なキャビネット、高さ3U | ||||||||||||||||
| 重量 | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
| モデル |
SNDCI96 80-63 |
SNDCI96 80-125 |
SNDCI96 80-188 |
SNDCI96 100-50 |
SNDCI96 100-100 |
SNDCI96 100-150 |
|||||||||||
| AC入力 | 段階:3段階3本のワイヤー+基づいている;電圧:380VAC±10%;頻度:47~63Hz;力率:≥0.78 | ||||||||||||||||
| DCの出力 | 電圧 | 0~80V | 0~100V | ||||||||||||||
| 現在 | 0~63A | 0~125A | 0~188A | 0~50A | 0~100A | 0~150A | |||||||||||
| 力 | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| 効率 | わずかなラインの下の87%、典型的な価値および最大負荷 | ||||||||||||||||
|
プログラム 正確さ |
電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| OVP | ≤±1%FS （プログラミングの範囲:5-110%フロント・パネル、遠隔アナログ入力末端か任意デジタル入力構成から） | ||||||||||||||||
| リードバックの正確さ | 電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| さざ波および騒音 |
RMS （20Hz-300KHz） |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP （20Hz-20MHz） |
100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |||||||||||
| 現在のモード | フル・スケールRMSの流れの<±0.04% | ||||||||||||||||
| 源の効果 | 電圧 | ≤0.01% FS （±10%△ UACの入力） | |||||||||||||||
| 現在 | ≤0.05% FS （±10%△ UACの入力） | ||||||||||||||||
| 負荷効果 | 電圧 | ≤0.02% FS （負荷正規の範囲の0-100%） | |||||||||||||||
| 現在 | ≤0.1% FS （負荷△正規の範囲の0-100% UAC） | ||||||||||||||||
| インターフェイスを刺激しなさい | 指定 | 作り付けの25の1ピンD補助的な女性のプラグ | |||||||||||||||
| 信号の範囲 | 0~5Vか0~10V | ||||||||||||||||
| U/Iの正確さ |
Uのプログラミング:≤0.25%FS;Uは読んだ:≤の± 1.0%のFS;プログラムしている私:≤0.8%FS; 私は読んだ:≤の± 1.0%のFS |
||||||||||||||||
| 動的応答の時間 | 負荷規則の取得時 | 50%から100%か100%から50%のロード変更以下、1ms内の±0.75%のフル・スケールの定常出力へのリターン | |||||||||||||||
| 出力電圧上昇時間 | 最高100ms （フル・スケール10~90%） | ||||||||||||||||
| 現在のスルー・レート | 45A/MS （典型的な価値） | ||||||||||||||||
| 安定性 | ウォーミングアップの30分後の同じオペレーティング環境の状態の下で、それは通常8時間以内の設定値の±0.05%の内にとどまる | ||||||||||||||||
| 通信用インタフェース | RS232/RS485/CAN/LAN/UBSおよび等インターフェイス | ||||||||||||||||
| 平行操作 | 5つまでのプロダクトは接続することができ61の電源は0.3%並行して各電源の正確さを減らす | ||||||||||||||||
| タンデム操作 | シリーズの2単位まで | ||||||||||||||||
| 労働環境 | 屋内タイプ;働く温度:0~50℃の湿気: <80> | ||||||||||||||||
|
温度係数
|
0.02%/℃最高はセット・ポイント電圧の下で電圧を、典型的な価値定格出力 | ||||||||||||||||
| 0.03%/℃最高は現在のセット・ポイント、典型的な価値の下で定格出力の流れを、 | |||||||||||||||||
| 出力浮動電圧 | 否定的なターミナルは潜在的なシャーシの±300Vの内にある | ||||||||||||||||
| 容積:W*H*D （mm） | 482mm*609mm*132mm （W*H*D）の標準的なキャビネット、高さ3U | ||||||||||||||||
| 重量 | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
| モデル |
SNDCI96 600-8 |
SNDCI96 600-17 |
SNDCI96 1000-25 |
SNDCI96 1000-5 |
SNDCI96 1000-10 |
SNDCI96 1000-15 |
|||||||||||
| AC入力 | 段階:3段階3本のワイヤー+基づいている;電圧:380VAC±10%;頻度:47~63Hz;力率:≥0.78 | ||||||||||||||||
| DCの出力 | 電圧 | 0~600V | 0~1000V | ||||||||||||||
| 現在 | 0~8A | 0~17A | 0~25A | 0~5A | 0~10A | 0~15A | |||||||||||
| 力 | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| 効率 | わずかなラインの下の87%、典型的な価値および最大負荷 | ||||||||||||||||
|
プログラム 正確さ |
電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| OVP | ≤±1%FS （プログラミングの範囲:5-110%フロント・パネル、遠隔アナログ入力末端か任意デジタル入力構成から） | ||||||||||||||||
| リードバックの正確さ | 電圧 | ≤± （0.05% +0.05% FS） | |||||||||||||||
| 現在 | ≤± （0.2% +0.2% FS） | ||||||||||||||||
| さざ波および騒音 |
RMS （20Hz-300KHz） |
60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | ||||||||||
|
PP （20Hz-20MHz） |
350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | |||||||||||
| 現在のモード | フル・スケールRMSの流れの<±0.04% | ||||||||||||||||
| 源の効果 | 電圧 | ≤0.01% FS （±10%△ UACの入力） | |||||||||||||||
| 現在 | ≤0.05% FS （±10%△ UACの入力） | ||||||||||||||||
| 負荷効果 | 電圧 | ≤0.02% FS （負荷正規の範囲の0-100%） | |||||||||||||||
| 現在 | ≤0.1% FS （負荷△正規の範囲の0-100% UAC） | ||||||||||||||||
| インターフェイスを刺激しなさい | 指定 | 作り付けの25の1ピンD補助的な女性のプラグ | |||||||||||||||
| 信号の範囲 | 0~5Vか0~10V | ||||||||||||||||
| U/Iの正確さ |
Uのプログラミング:≤0.25%FS;Uは読んだ:≤の± 1.0%のFS;プログラムしている私:≤0.8%FS; 私は読んだ:≤の± 1.0%のFS |
||||||||||||||||
| 動的応答の時間 | 負荷規則の取得時 | 50%から100%か100%から50%のロード変更以下、1ms内の±0.75%のフル・スケールの定常出力へのリターン | |||||||||||||||
| 出力電圧上昇時間 | 最高100ms （フル・スケール10~90%） | ||||||||||||||||
| 現在のスルー・レート | 45A/MS （典型的な価値） | ||||||||||||||||
| 安定性 | ウォーミングアップの30分後の同じオペレーティング環境の状態の下で、それは通常8時間以内の設定値の±0.05%の内にとどまる | ||||||||||||||||
| 通信用インタフェース | RS232/RS485/CAN/LAN/UBSおよび等インターフェイス | ||||||||||||||||
| 平行操作 | 5つまでのプロダクトは接続することができ61の電源は0.3%並行して各電源の正確さを減らす | ||||||||||||||||
| タンデム操作 | シリーズの2単位まで | ||||||||||||||||
| 労働環境 | 屋内タイプ;働く温度:0~50℃の湿気: <80> | ||||||||||||||||
|
温度係数
|
0.02%/℃最高はセット・ポイント電圧の下で電圧を、典型的な価値定格出力 | ||||||||||||||||
| 0.03%/℃最高は現在のセット・ポイント、典型的な価値の下で定格出力の流れを、 | |||||||||||||||||
| 出力浮動電圧 | 否定的なターミナルは潜在的なシャーシの±300Vの内にある | ||||||||||||||||
| 容積:W*H*D （mm） | 482mm*609mm*132mm （W*H*D）の標準的なキャビネット、高さ3U | ||||||||||||||||
| 重量 | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
