| ブランド名: | Sinuo |
| モデル番号: | SNE6804A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

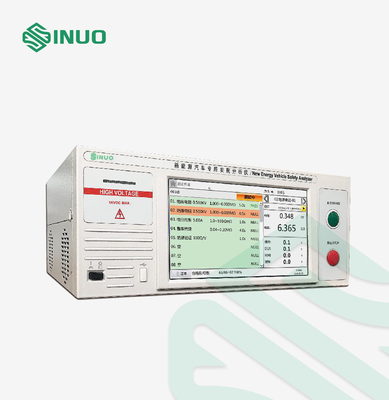

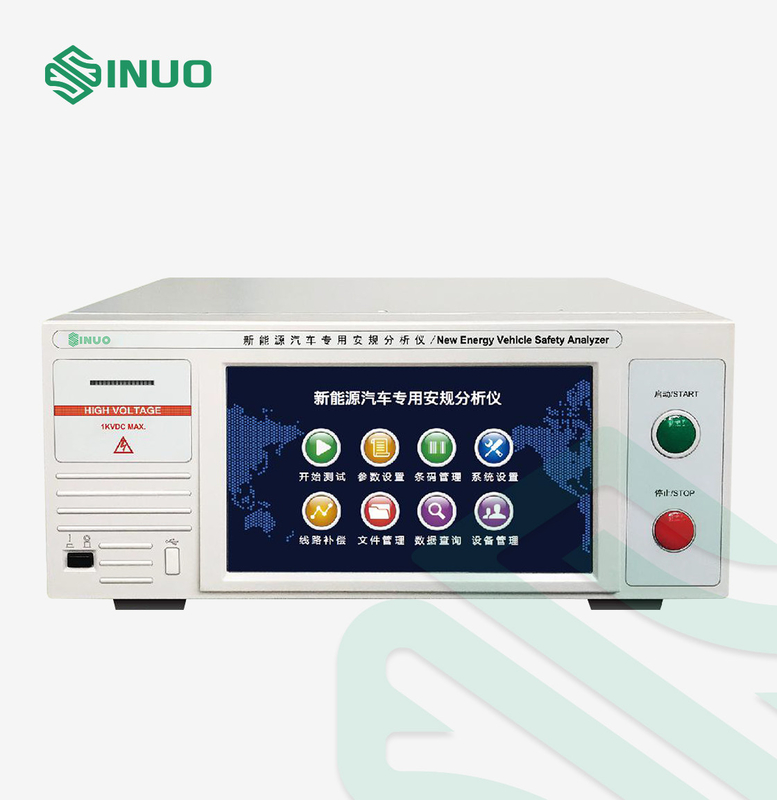

ISO 6469の電気およびハイブリッドカーのための電気安全検光子
従った標準及び節
ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム（RESS）
電気自動車のIECの62196:2020のプラグ、ソケット出口、車のコネクターおよび車の入口伝導性充満
…
装置の概観
新しいエネルギー車の急速な開発によって、自動車メーカーの後ろに立つ自動車アフター・マーケットはまた多くの注意を引き付けた。新しいエネルギー車の、修理および維持のような、車の修正使用の過程においておよび車の点検行われる車関連のサービスは、車の安全のために再度テストされる必要がある。使用の4S店、車管理オフィスおよび他の場所のために、私達は特にSNEを68の一連の新しいエネルギー車のための特別な安全検光子開発した。
テスト プロジェクト
1. 潜在的な同等化テスト:
すべての露出された伝導性の貝と電気プラットホーム間の関係の抵抗の価値;あらゆる2間の抵抗は同時に触れることができる伝導性の貝を露出した。
2. 充満ソケットの絶縁抵抗:
車のAC充満ソケットの統制線ターミナルまたはDCの充満ソケットおよび電気プラットホームの肯定的で、否定的なターミナル間の絶縁抵抗は条件を満たすことができるかどうか。
3. 車の絶縁抵抗テスト:
車レベルの絶縁抵抗が条件を満たすことができるかどうか検出することを使用する。それは電源なしでBレベルの電圧電源をおよびBレベルの電圧負荷の絶縁抵抗含んでいる回路の絶縁抵抗に分けられる。
4. 絶縁材の検出機能の証明:
車に絶縁抵抗の検出機能がある。この項目が車の絶縁材が失敗するとき車が運転者に普通アラーム シグナルを送信できるかどうか検出するのに使用されている。
機能および特徴
1. 多機能の統合:潜在的な同等化、充満ソケットの絶縁材、車の絶縁材（電池のパックの絶縁材）、絶縁抵抗の監視およびテスト;
2. サポート車VINのスキャン機能は、連合の対応するテスト変数およびステップおよび店および印刷物のテスト データを自動呼できる:データ記憶、ろ過する問い合わせ情報管理;
3. 完全な保護:装置はプラグがプラグを差し込まれなければ高圧検出を始めない;プラグを引き出して検出の州はソケットに電源を断ち切る:
4. スキャン コードの開始、異なった顧客の必要性を満たすボタンの開始、リモート・コントロール開始および他の開始方法。
5. 4U標準サイズを使用して、10.1インチのタッチ画面は、操作より簡潔である;
6. より多くのチャネル テストは必要とされるに応じてカスタマイズすることができる。
主要な構成
| 適用される標準 | ISO 6469、IEC 62196、等 | |
| モデル | SNE6804A | |
| 表示方法 | 10.2インチLCD | |
| テスト チャート | 電気/ハイブリッドカー | |
| 貯蔵方法 | USB | |
| 警報方法 | 健全で、軽い警報:ブザー、表示燈、three-color警報灯 | |
| 標準的な構成機能 | 外的な警報灯 | 標準的なthree-color警報灯 |
| 遠隔スイッチ機能 | 標準的なリモート・コントロール フィート スイッチは、外的な開始信号接続することができる | |
| スイッチ出力インターフェイス | 、不適当修飾される、テストする | |
| 熱心な検出ソフトウェア | 新しいエネルギー車の特別な検出ソフトウェア | |
| プリンター インターフェイス | 標準としてラベル プリンターかステッカー プリンターによって装備することができる | |
| バーコード銃インターフェイス | VINおよび主要な部品番号の同一証明のバー コード、二次元コード | |
| 他のインターフェイス | USBポート、ネットワーク ポート、等。 | |
| 他 | カスタマイズ可能 | |
技術的な変数
| 潜在的な同等化 | 定格出力 | 最高32A/600mΩ/8VDC。 |
| Dcの現在の出力 |
範囲:3.00~32.00a 決断:0.01a |
|
| 正確さ:± （1%×reading value+0.2a） | ||
| 抵抗の測定の範囲 | 0.0-600.0mΩ | |
| 抵抗の測定の正確さ | ± （1%×reading value+3mΩ） | |
| テストの時間 |
範囲:（0.0、0.1~999.9） s 決断:0.01s |
|
| 正確さ:± （0.1%×setting value+0.05s） | ||
| 充満ソケットの絶縁材 | 定格出力 | 1kvdc/10gΩ |
| DC電圧の出力 | 範囲:（100~1000） vdc | |
| 決断:1v | ||
| 正確さ:± （1%×setting value+2v） | ||
| 絶縁抵抗の測定 | 範囲:0.050mΩ~10gΩ | |
| 決断:0.001mΩ/0.01mΩ/0.1mΩ/1mΩ | ||
| 抵抗の判断の間違い | （100-499） v、0.050mΩ~2.000gΩの± （5%の読書価値+ 2ワード） | |
| （500-1000） v、0.050~999.9mΩの± （2%×reading value+2の単語） | ||
| 1.000g~10.00gΩの政府（5%×setting value+2の単語） | ||
| 時間を増や | 範囲:（0.1~999.9の） s | |
| 遅れの判断時間 | 範囲:（0.3~999.9の） s | |
| 遅いダウンタイム | 範囲:（0.0~999.9の） s | |
| テストの時間 | 範囲:（0.0~999.9の） s | |
| 排出時間 | 負荷無し≤50ms、容量性≤200ms | |
| 充満低限の流れ | （0.0~3.5の） ua | |
| 全体の車の絶縁抵抗 | 絶縁抵抗の設定の範囲 |
上限:0 （閉められている） 0.00-100.00mΩ |
| 低限:0.00-100.00mΩ | ||
| 絶縁抵抗の測定の範囲 | 0.20-100.00mΩ | |
| 絶縁抵抗の測定の正確さ | ± （読書価値の2% + 2ワード） | |
| 範囲を置くテスト時間 | 0.0-999.9s 0.0=continuousの出力 | |
| 絶縁材の検出 | 範囲を置くテスト時間 | 0.0-999.9s 0.0=continuousの出力 |
| テスト時間正確さ | ± （0.1%セットvalue+0.05s） | |
| 判断のタイプ | 車の絶縁材の検出は正常、警報であるかどうか |
