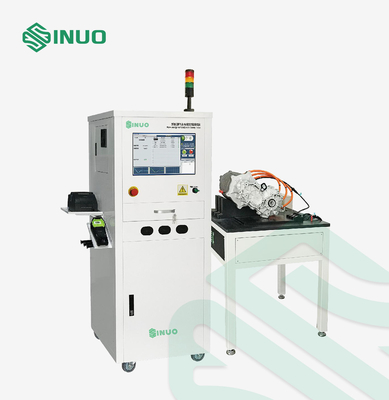

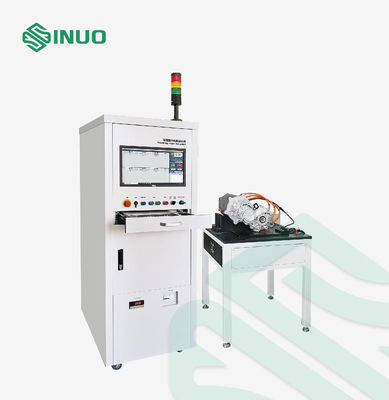

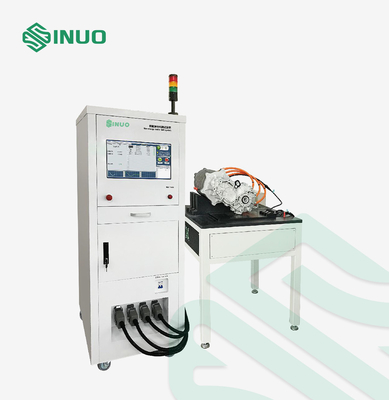

IEC 62196モーター電気安全試験装置AC抵抗電圧

IEC 62196モーター電気安全試験装置AC抵抗電圧

ブランド名: Sinuo
モデル番号: SNE532XC
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 20セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
DCの抵抗の測定範囲:
5mΩ-200mΩ/2K-200KΩ
AC抵抗の出力電圧:
AC:300-3000V
絶縁抵抗の出力電圧:
DC:200-1000V
絶縁抵抗テスト方法:
巻上げの/サーミスター殻から取り出すため
表示方法:
19インチの本来の性格スクリーン
回線試験所:
シングルまたはダブル
警報方法:
健全で、軽い警報
データ記憶:
産業コンピュータ
パッケージの詳細:
合板の箱
供給の能力:
20セット/月
ハイライト:

ISO 6469の電気安全試験装置

,

IEC 62196の電気安全試験装置

,

AC抵抗電圧電気安全検光子

製品説明





電気自動車モーター工場点検のための電気安全試験制度



従った標準及び節




ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム(RESS)



電気自動車のIECの62196:2020のプラグ、ソケット出口、車のコネクターおよび車の入口伝導性充満



装置の概観




1. AC抵抗電圧(サーミスターに巻く貝への巻上げ)、絶縁材(サーミスターに巻く貝への巻上げ)、回転に回転、抵抗(巻上げの抵抗、サーミスター、リゾルバー抵抗)、インダクタンス(任意)、バックEMF (任意)、段階順序、等は、1つの関係のすべてのテストを完了する。



2. 耐性検査に広い測定の範囲がある、巻く抵抗の最低の測定は5mΩであり、温度検出器は200kΩに見合うことができる;それは自動的に三相抵抗のバランスを計算できる;それはリアルタイムの周囲温度を検出試験結果は標準温度の価値に自動的に変えることができる。結果の決定はより便利で、同時にテストの一貫性を保障する。



3. テスト速度はより速い、テスト器械制御中心は腕の高速プロセッサを採用し、データ処理は広範囲および速い



4. テスト条件の作り付けの産業等級コンピュータ、19インチ本当色LCDの表示、無制限の貯蔵および試験結果、USBの貯蔵インターフェイス、便利なデータ コピー、人間化された操作インターフェイス、専門の制御ソフトウエアオペレーティング システム、Windows明確なインターフェイス紹介。



5. 開いたソフトウェア プラットホーム:テスト プロジェクトの編集文字、テスト レポートどこでも機能、テスト データの分析機能、ユーザーの権限の設定機能。



6. 不適当なときthree-color警報灯と装備されていて、明確な指示、修飾されるおよび不適当なテストのための、および聞こえ、視覚警報がある。



7. ハードウェア モジュール設計、容易な維持。



8. いろいろanti-interference手段は強いanti-interference能力および器械の信頼性を非常に改善するハードウェアおよびソフトウェア保護と、同時に採用される。



9. 専門にされたカスタム化は製品特性およびテスト条件に従って作ることができる。



技術的な変数




モデル SNE532XC
テスト プロジェクト AC抵抗電圧、絶縁材、回転に回転、DCの抵抗(巻く抵抗、サーミスター、リゾルバー抵抗)、インダクタンス(任意)、逆起電力(任意)、段階順序
タイプの試験装置 新しいエネルギー車モーター
表示方法 19インチの本来の性格スクリーン
回線試験所 二重場所の連続か単一ステーション
警報方法 健全で、軽い警報、three-color警報灯
データ記憶方法 産業コンピュータ ストレージ
DCの抵抗 測定範囲 5mΩ-200mΩ/2K-200KΩ
精密

<10kΩ:± (読書価値の0.3% + 3ワード)

≥10kΩ:± (読書価値の0.5% + 3ワード)

周囲温度の補償機能 20℃か25℃は置くことができる
温度の測定の範囲 -10.0℃~+60.0℃
温度の正確さ ±0.5℃
三相抵抗の不均衡 (抵抗の抵抗の価値平均価値)抵抗の× 100%の÷の平均値
絶縁抵抗 テスト方法 殻から取り出すべき巻上げサーミスターに巻く
出力電圧範囲 DC:200-1000V
出力電圧正確さ ± (2%の設定値+5V)
絶縁抵抗の設定の範囲 上限:0-2000MΩの低限:1-2000MΩ
絶縁抵抗の測定の範囲 1.0-3000MΩ
絶縁抵抗の測定の正確さ ≤100MΩ:± (読書価値の3% + 5ワード)
100MΩ-1000MΩ:± (5%の読書価値+ 5ワード)
テスト時間範囲 0.0、0.5-999.9s、0.0=continuousは出力した
AC抵抗電圧 テスト方法 殻から取り出すべき巻上げサーミスターに巻く
出力電圧範囲 AC:300-3000V (任意5000V)
出力電圧正確さ ± (2%の設定値+5V)
故障の現在の測定の範囲 0.10-100.00mA
故障の現在の測定の正確さ ± (読書価値の2% + 5ワード)
故障の現在の配置の範囲 上限:0.10-100.0mAの低限:0.00-100.0mA
テスト時間範囲 0.0、0.5-999.9s、0.0=continuousは出力した
回転に回転抵抗電圧 出力電圧範囲/正確さ

500V-3000V (5000V任意)/

± (3%の設定値+ 5V)

サンプリング周波数 40MHz
波形の上昇時間 ≤0.5us
波形の比較 区域、相違プロダクト
インダクタンス(任意) 測定の頻度 100Hz/120Hz/1kHz/10kHz
インダクタンス測定の範囲 10.0uH~9999mH
インダクタンス測定の正確さ ± 0.3%
回転 判断 前方/逆/非回転

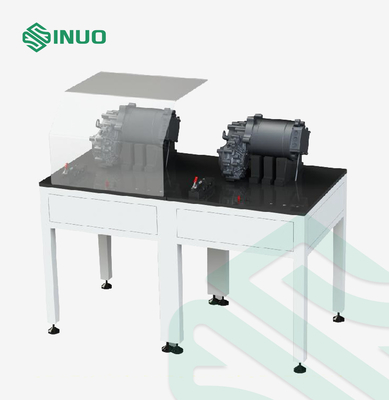

多様化させたテスト工具細工
