ブランド名: | Sinuo |
モデル番号: | SNE530XC |
MOQ: | 1 |
価格: | Customized |
支払条件: | T/T |
供給能力: | 20セット/月 |

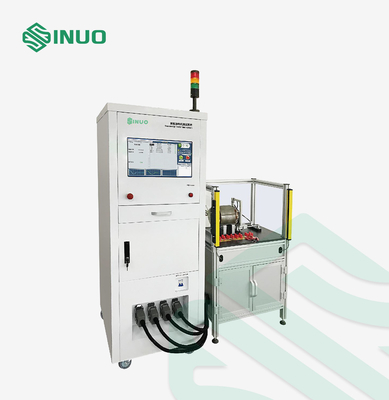

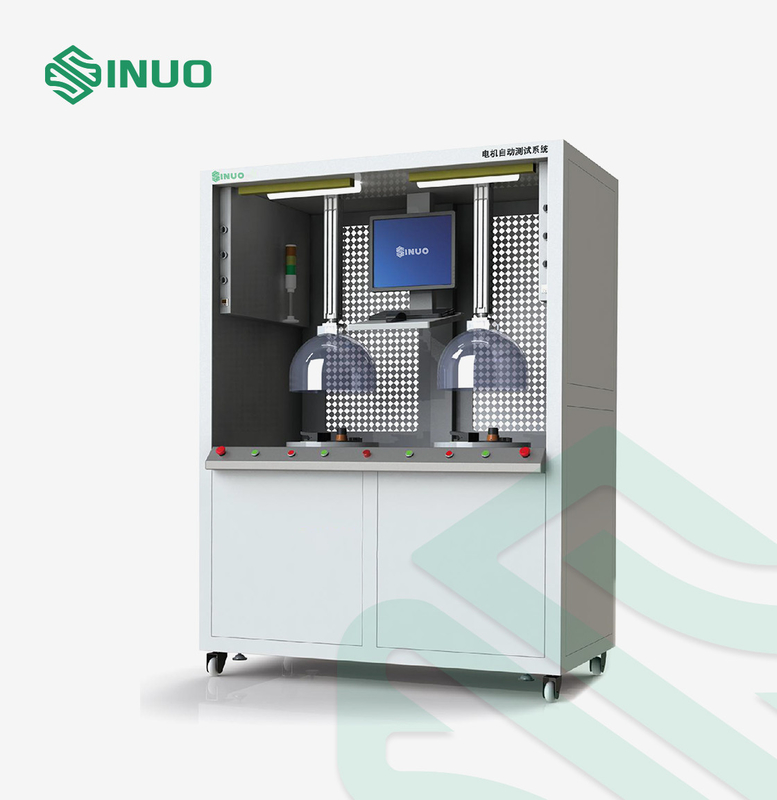

電気自動車モーター固定子の多機能の安全試験装置
装置の概観
1. 電圧(鉄心に鉄心、温度検出器に巻く温度検出器への巻上げ)、絶縁材(鉄心に鉄心、温度検出器に巻く温度検出器への巻上げ)、回転に回転、抵抗(巻上げの抵抗、三相抵抗)のバランス、温度検出器の抵抗に)、インダクタンス(任意)抗しなさい、すべてのテストを、任意真空テスト同時に完了しなさい。
2. 耐性検査に広い測定の範囲がある、巻く抵抗の最低の測定は5mΩであり、温度検出器は200kΩに見合うことができる;それは自動的に三相抵抗のバランスを計算できる;それはリアルタイムの周囲温度を検出試験結果は標準温度の価値に自動的に変えることができる。結果の決定はより便利で、同時にテストの一貫性を保障する。
3. テスト速度はより速い、テスト器械制御中心は腕の高速プロセッサを採用し、データ処理は広範囲および速い
4. テスト条件の作り付けの産業等級コンピュータ、19インチ本当色LCDの表示、無制限の貯蔵および試験結果、USBの貯蔵インターフェイス、便利なデータ コピー、人間化された操作インターフェイス、専門の制御ソフトウエアオペレーティング システム、Windows明確なインターフェイス紹介。
5. 開いたソフトウェア プラットホーム:テスト プロジェクトの編集文字、テスト レポートどこでも機能、テスト データの分析機能、ユーザーの権限の設定機能。
6. 不適当なときthree-color警報灯と装備されていて、明確な指示、修飾されるおよび不適当なテストのための、および聞こえ、視覚警報がある。
7. ハードウェア モジュール設計、容易な維持。
8. いろいろanti-interference手段は強いanti-interference能力および器械の信頼性を非常に改善するハードウェアおよびソフトウェア保護と、同時に採用される。
技術的な変数
モデル | SNE530XC-D6 | |
テスト プロジェクト | ひくために電圧、絶縁材、回転に回転、DCの低い抵抗、インダクタンス(任意)、キャパシタンスに抗しなさい(任意) | |
タイプの試験装置 | 新しいエネルギー車モーター固定子 | |
表示方法 | 19インチの本来の性格スクリーン | |
回線試験所 | 複式アパートの連続 | |
警報方法 | 健全で、軽い警報、three-color警報灯 | |
データ記憶方法 | 産業コンピュータ ストレージ | |
DCの抵抗 | 測定範囲 | 5mΩ-200mΩ/2K-200KΩ |
精密 | ± (読書価値の0.3% + 3ワード) | |
周囲温度の補償機能 | 20℃か25℃は置くことができる | |
温度の測定の範囲 | -40.0℃~+60.0℃ | |
温度の正確さ | ±0.5℃ | |
三相抵抗の不均衡 | (抵抗の抵抗の価値平均価値)抵抗の× 100%の÷の平均値 | |
絶縁抵抗 | テスト方法 | 鉄心に鉄心に、温度検出器巻く温度検出器への巻上げ |
出力電圧範囲 | DC:200-1000V | |
出力電圧正確さ | ± (2%の設定値+5V) | |
絶縁抵抗の設定の範囲 | 上限:0-2000MΩの低限:1-2000MΩ | |
絶縁抵抗の測定の範囲 | 1.0-3000MΩ | |
絶縁抵抗の測定の正確さ | ≤100MΩ:± (読書価値の3% + 5ワード) | |
100MΩ-1000MΩ:± (5%の読書価値+ 5ワード) | ||
テスト時間範囲 | 0.0、0.5-999.9s、0.0=continuousは出力した | |
AC抵抗電圧 | テスト方法 | 鉄心に鉄心に、温度検出器巻く温度検出器への巻上げ |
出力電圧範囲 | AC:200-3000V (任意5000V) | |
出力電圧正確さ | ± (2%の設定値+5V) | |
故障の現在の測定の範囲 | 0.10-100.00mA | |
故障の現在の測定の正確さ | ± (読書価値の2% + 5ワード) | |
故障の現在の配置の範囲 | 上限:0.10-100.0mAの低限:0.00-100.0mA | |
テスト時間範囲 | 0.0、0.5-999.9s、0.0=continuousは出力した | |
回転に回転抵抗電圧
|
出力電圧範囲/正確さ | 500V-3000V± (3%の設定値+ 5V) |
サンプリング周波数 | 40MHz | |
波形の上昇時間 | ≤0.5us | |
エネルギー蓄積のコンデンサー | 0.1uF | |
波形の比較 | 区域、相違プロダクト | |
インダクタンス(任意) | 測定の頻度 | 100Hz/120Hz/1kHz/10kHz |
インダクタンス測定の範囲 | 10.0uH~9999mH | |
インダクタンス測定の正確さ | ± (0.3%×reading+2単語) |
多様化させたテスト工具細工
