| ブランド名: | Sinuo |
| モデル番号: | SNE6835C |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |

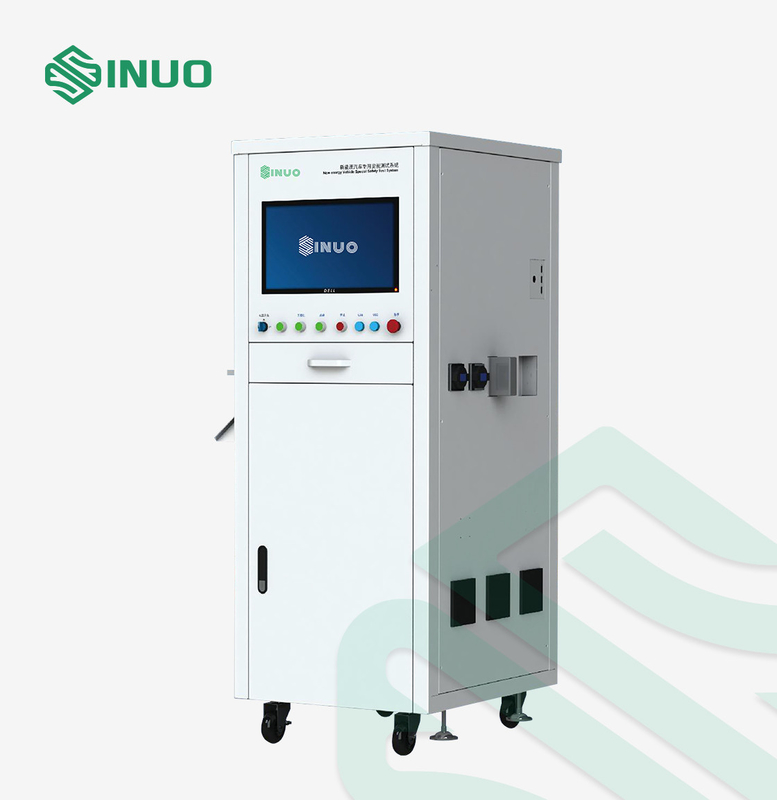

ISO 6469の電気自動車力電池のための電気安全試験装置
従った標準及び節
ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム（RESS）
電気自動車のIECの62196:2020のプラグ、ソケット出口、車のコネクターおよび車の入口伝導性充満
自動車両操作のためのGB 7258-2017の安全技術的な条件
…
装置の概観
電気自動車の中心の部品が、新しいエネルギー車の力電池の性能直接全体の車の性能を決定するように。従って、力電池システム安全テストは新しいエネルギー車の開発の必要なリンクである。SNE6835シリーズ力電池システム安全試験装置は多くの新しいエネルギー車全体の車の工場顧客に首尾よく加えられた。
テスト プロジェクト
1. 缶コミュニケーション テスト:BMSコミュニケーションが正常ならテストするため。
2. 単一セルの電圧テスト:上部コンピュータはすべての細胞の電圧の最高そして最小値を読み、次に上部コンピュータの最高と最小値の違いを読む。
3. 単一セルの温度テスト:細胞の最も高い温度、細胞の低温、および細胞の相違の温度を含んで。
4. SOCテスト:電池のパックのSOCの価値を読みなさい。
5. 総電圧テスト:電池システムの出力ターミナルの総電圧。
6. 絶縁試験:出力ターミナルおよび速い充満ターミナルを含む電池システムの絶縁抵抗テスト。
主関数
1. 多重チャンネル: 充満ソケットの潜在的な同等化テスト、絶縁抵抗、車の絶縁抵抗、絶縁材の検出機能の証明、容量のカップリング テスト、力の負荷、AC抵抗電圧、DCの抵抗の絶縁抵抗を含んで電圧および漏出現在のテスト等。
2. スクリーン表示:21.5インチの本来の性格LCDスクリーンは使用され、観察および判断のために便利のテスト プロセスのインターフェイスは目に見える。
3.許可管理:管理のために便利である多重レベル許可設定。
4. データ管理:さまざまなデータを管理しなさい、データの完全性そして保証を保護し、問い合わせのような機能を持てばデータ管理に会う輸出は生産ラインの必要とする。
5. 安全保護:過電流保護、過電圧の保護、不足電圧の保護、漏出現在の保護および緊急の保護、等。
6. 大きいデータ:サポート大きいデータ記憶および分析;MESシステム ドッキング、等。
7. 適用範囲が広い開始:スキャン コードの開始、ボタンの開始、遠隔開始、等のようなサポート多数の起動方法。
主な特長
| 適用される標準 | ISO 6469、IEC 62196、等 |
| 強い適用の可能性 | いろいろ掛かる方法はトロリーを利用でき掛け、トロリー、掛かる棚、片持梁に掛かること、等に伴う。 |
| 高い知性 | すべての項目は測定ケーブルに繰り返し接続される必要はないしすべてのテストは1つの関係で完了することができる。 |
| モジュラー | システム構築の設計はモジュラーおよび適用範囲が広く、システムは更新し易く、拡大し易くで維持し易く、改善し易い |
| 適用範囲が広いカスタム化 | 顧客の必要性に従って、企業のプラットホームのカスタマイズされた開発そして設計を、自動ドアの開始照明のような、空気調節の熱放散提供しなさい |
| 場所の構造 | プロジェクトの構造管理、設置知っていること、装置のダバッギング、等。 |
主要な構成
| 電源 | 220V±10%、50Hz±5% |
| 労働環境の条件 | 0-45℃、≤85% |
| システム構成 | 高プロファイルの産業コンピュータ+ 21.5インチの本来の性格LCD表示 |
| UPSの無停電電源装置 | |
| 無線1次元二次元のスキャン銃 | |
| ステッカーおよびレシート プリンター | |
| PLCインターフェイス、USBインターフェイス、ネットワーク・インターフェイス、警報ライト インターフェイス、フィート スイッチ インターフェイス、プリンター インターフェイス、バーコード銃インターフェイス | |
| 安全保護 | 装置は充満銃がプラグを差し込まれなければ高圧検出を始めない;検出の州の充満銃の、装置ソケットに電源を断ち切る時間に答えるべきであるプラグを抜きなさい |
技術的な変数
| テスト プロジェクト | 範囲 | 基本的な正確さ |
| 単一セルの電圧 | 700V | ±0.5% |
| 総電圧 | 700V | ±0.5% |
| 単一セルの温度 | -20℃~120℃ | ±0.5% |
| 絶縁試験 | 0.20-100.00MΩ | ±5% |
