| ブランド名: | Sinuo |
| モデル番号: | SNE6803C |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |

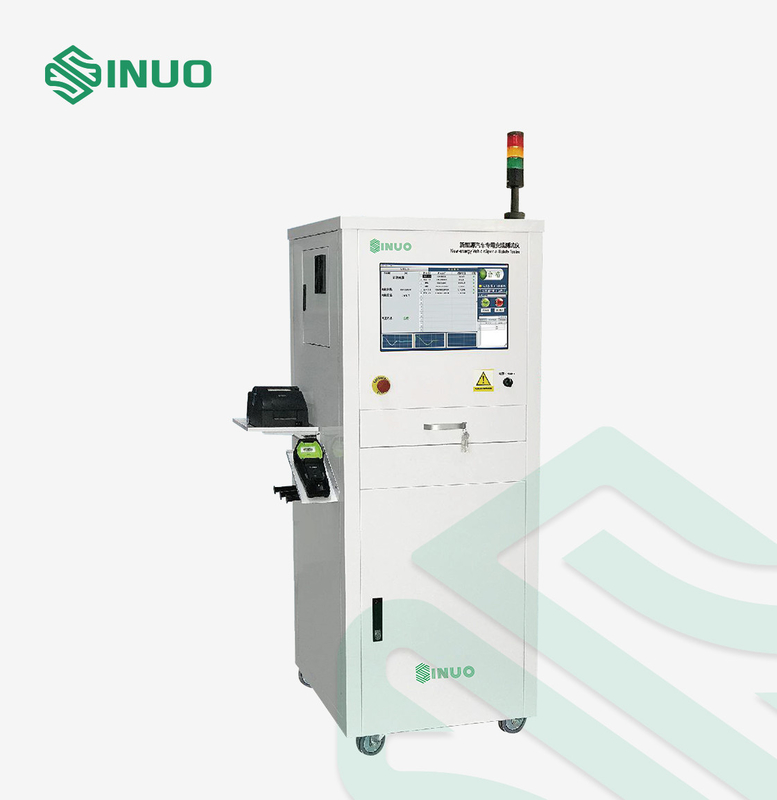

ISO 6469の電気自動車の特別な絶縁抵抗の試験制度
従った標準及び節
ISOの6469-1:2019は電気で道路車両を推進した—安全指定—パート1:再充電可能なエネルギー蓄積 システム（RESS）
電気自動車のIECの62196:2020のプラグ、ソケット出口、車のコネクターおよび車の入口伝導性充満
自動車両操作のためのGB 7258-2017の安全技術的な条件
…
装置の概観
省エネおよび環境保護の利点が原因で、新しいエネルギー電気自動車は次第に生命に普及するようにおよびますます共通になるためになった。従来の内部燃焼車によって比較されて、電気自動車は高圧内部が付いている電気ドライブを使用し、高圧の存在は車の増加の耐用年数として全面的な絶縁材の性能の査定を、特に、システム操作の振動、温度含み、この状況下で湿気および他の環境の変更、により全面的な絶縁材の性能の減少を引き起こすかもしれない。そのような変更はユーザーの安全を危険にさらし、車の操作に影響を与える。従って、絶縁材の検出機能は全体の車の非常に重要な機能である。
技術的なプロジェクト
| テスト プロジェクト | 範囲 | 基本的な正確さ |
| 絶縁抵抗テスト | 1000V/10GΩ | ±5% |
| 車の絶縁試験 | 0.20-100.00MΩ | ±5% |
| 絶縁材の検出機能の証明 | 絶縁材の検出機能が正常であるかどうか確認するためことを | / |
1. 充満ソケットの絶縁抵抗
車のAC充満ソケットの統制線ターミナルまたはDCの充満ソケットおよび電気プラットホームの肯定的で、否定的なターミナル間の絶縁抵抗は条件を満たすことができるかどうか。
2. 車の絶縁抵抗テスト
車のレベルの絶縁抵抗の価値が条件を満たすことができる電源なしでBレベルの電圧電源をおよびBレベルの電圧負荷の絶縁抵抗含んでいる回路の絶縁抵抗に分けられるかどうか検出することを使用し。
3. 絶縁材の検出機能の証明
車に車の絶縁材が失敗するとき車は運転者に普通アラーム シグナルを送信できるかどうか検出するのに使用されている絶縁抵抗の検出機能がある。
主関数
1. 多機能:充満ソケットの潜在的な同等化テスト、絶縁抵抗、車の絶縁抵抗、絶縁材の検出機能の証明、容量のカップリング テスト、力の負荷、AC抵抗電圧、DCの抵抗の絶縁抵抗を含んで電圧および漏出現在のテスト等。
2. スクリーン表示:21.5インチの本来の性格LCDスクリーンは使用され、観察および判断のために便利のテスト プロセスのインターフェイスは目に見える。
3. 開いたプラットホーム:それはテスト プログラムの編集文字、テスト プロジェクトの編集文字、テスト レポートの等と編集および印刷機能、ユーザーの許可の設定機能装備した。
4. スキャン コード機能:それはテストが完了した後車VIN数、VSN数および主要な付属品数を記録できテスト レポートを印刷するために自動的にバーコードを関連付ける。
5.許可管理:管理のために便利である多重レベル許可設定。
6. データ管理:さまざまなデータを管理しなさい、データの完全性そして保証を保護し、問い合わせのような機能を持てばデータ管理に会う輸出は生産ラインの必要とする。
7. 安全保護:過電流保護、過電圧の保護、不足電圧の保護、漏出現在の保護および緊急の保護、等。
8. 大きいデータ:サポート大きいデータ記憶および分析;MESシステム ドッキング、等。
9. 適用範囲が広い開始:スキャン コードの開始、ボタンの開始、遠隔開始、等のようなサポート多数の起動方法。
主な特長
| 適用される標準: | ISO 6469、IEC 62196、等 |
| テスト正確さ | 基本的な正確さ5% |
| 安全 | テストに遅い上昇および遅い落下機能（時間は置くことができる）がテストされた負荷が重要な期間の間に影響を与えられない、それはより安全であることを保障するあり。 |
| 倍数は充満銃のために選ぶ | サポートAC充満銃、DC充満銃テスト |
| 構造の最適化 | 標準化およびカスタム化は結合される、スケーラビリティおよび保証は同時に開発される、構造は簡単であり、論理は明確である |
| 強い適用の可能性 | いろいろ掛かる方法はトロリーを利用でき掛け、トロリー、掛かる棚、片持梁に掛かること、等に伴う。 |
| 高い知性 | すべての項目は測定ケーブルに繰り返し接続される必要はないしすべてのテストは1つの関係で完了することができる。 |
| モジュラー | システム構築の設計はモジュラーおよび適用範囲が広く、システムは更新し易く、拡大し易くで維持し易く、改善し易い |
| 適用範囲が広いカスタム化 | 顧客の必要性に従って、企業のプラットホームのカスタマイズされた開発そして設計を、自動ドアの開始照明のような、空気調節の熱放散提供しなさい |
| 場所の構造 | プロジェクトの構造管理、設置知っていること、装置のダバッギング、等。 |
主要な構成
| 電源 | 220V±10%、50Hz±5% |
| 労働環境の条件 | 0-45℃、≤85% |
| システム構成 | 高プロファイルの産業コンピュータ+ 21.5インチの本来の性格LCD表示 |
| UPSの無停電電源装置 | |
| 無線1次元二次元のスキャン銃 | |
| ステッカーおよびレシート プリンター | |
| PLCインターフェイス、USBインターフェイス、ネットワーク・インターフェイス、警報ライト インターフェイス、フィート スイッチ インターフェイス、プリンター インターフェイス、バーコード銃インターフェイス | |
| 安全保護 | 装置は充満銃がプラグを差し込まれなければ高圧検出を始めない;検出の州の充満銃の、装置ソケットに電源を断ち切る時間に答えるべきであるプラグを抜きなさい |
